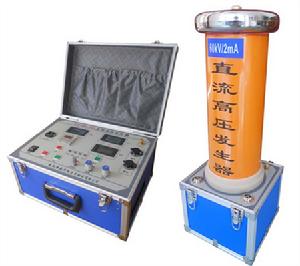

交直流高壓發生器介紹：
交直流高壓發生器採用了高頻倍壓電路，套用了最新的PWM高頻脈寬調製技術，閉環調整，採用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，並根據電磁兼容性理論，採用特殊禁止、隔離和接地等措施。使直流高壓發生器實現了高品質、攜帶型，並能承受額定電壓放電而不損壞。適用於電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。
交直流高壓發生器在行業內率先採用分節式結構，即既可用於高電壓等級，又能用於較低電壓等級，並保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/4mA使用，可用於35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用於220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗
【交直流高壓發生器使用注意事項】
1、使用交直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員。
2、使用本儀器請用戶必須按《電力安規》168條規定，並在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。
3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗迴路接地線應按本儀器說明書的要求，一點接地。
4、對大電容試品的放電套用PSZGF專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最後直接接上地線放電。
5、直流高壓200KV及以上時，儘管試驗人員穿絕緣鞋，且處在安全距離以處區域，但由於高壓直流離子空間電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在乾燥地區和冬季較為明顯，但由於能量較小，一般不會對人體造成傷害。
6、PSZGF系列直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
交直流高壓發生器1、體積小、重量輕、結構緊湊、無滲油，免維護；
2、接線簡單直觀，使用方便；
3、絕緣可靠性好，外形美觀；
4、有過電壓保護功能。
1、阻抗電壓: ≤12 %
2、輸出電壓波形: 正弦波
3、表面溫升: ＜55 ℃
4、空載損耗: ＜0.4 %
5、允許連續運行時間: 1小時
6、間續運行時間: 連續
7、主要產品規格
