手持式信號發生器

信號發生器是一種多功能、高精度的攜帶型信號源，可用於輸出各種規格的工業信號，支持電流、電壓、電阻、頻率、熱電偶、熱電阻等多種信號輸出類型，最高精度可達0．01％F.S，是工業現場、實驗室以及各類儀表製造商必備的計量測試工具。

一. 簡介

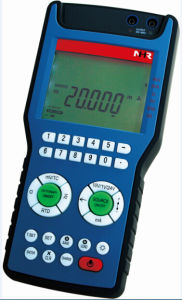

手持式信號發生器，型號OMT-602是一種集數顯式直流電壓、毫伏、電流信號源和測量功能於一體的高精度、高解析度、高可靠性和具有防跌落性能的手持式數字校驗儀表。儀表採用22mm字高的大液晶顯示器,讀數清晰,同時儀表還具有EL背光源,以便在光線暗淡的場所讀數；儀表為交直流電源更加方便使用。

本表信號輸出和毫安、毫伏測量功能主要是針對工業自動化現場儀表實施現場校驗、檢修的需要而設計，精度高。是現場儀表工、計算機集散控制系統維護人員、儀表安裝工理想信號源和檢測工具。
整機電路設計以大規模積成電路雙積分A/D轉換器為核心，具有信號輸出和測試功能，其技術性能符合電II型、電III型自動化儀表校驗標準，工作環境符合GB6587.1-86《電子測量儀器環境試驗總綱》中II組儀器的有關規定。

二、 功能及特點

※ LCD顯示，字高22mm。
※ 超量程顯示“1”。
※ 輸出24V.DC電源，可作為兩線制儀表使用24V.DC工作電源。
※ 有0-10V、0-20mV、0-200mV、0-20mA和0-22mA直流信號輸出檔，可作為II、III型儀表的輸入或輸出信號用，在現場校驗時可仿真各種II、III型儀表。
※ 有200V、20V、200mV、100mA、20mA直流信號測量檔，可用來測量儀表的工作電壓，儀表輸入、輸出的電壓信號和電流信號。
※ 儀表可以同時工作在輸出24V電源、輸出直流信號和測量功能狀態。

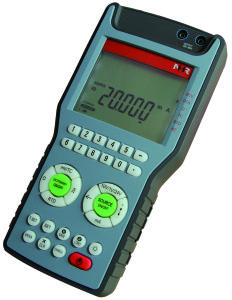

手持式信號發生器

※ 儀表有四位半LCD液晶顯示器，通過鏇轉開關選擇分別顯示輸出值和測量值及單位。
※ 按照國際安全標準設計了密封的表殼，取消了電池蓋。
電流：
0-22.00mA、0～19.999mA

三.測量指標

量 程	最 大 值	精 度
500.00mV	60V	0.05%+3d
5.0000V	0.05%+3d
50.000V	0.05%+3d
20.000mV	240mV	0.05%+3d
200.00mV	0.05%+2d
20.000mA	240mA	0.05%+2d
200.00mA	0.05%+2d
0-500KHz 五檔自動量程	650KHz	0.15%+1d

四.信號發生器的分類

手持式信號發生器，高壓信號發生器，工頻信號發生器，工頻驗電信號發生器等
