一、概述
高壓耐壓機是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用於對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
別稱
高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀、乾式試驗變壓器
二、結構

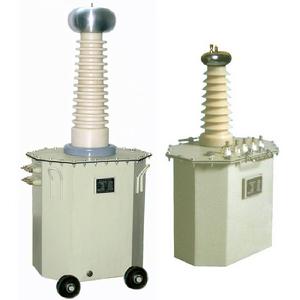

高壓耐壓機鐵芯為單相芯式，採用優質冷軋取向矽鋼片疊制而成，緊固方式採用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。系列
YDJ系列油浸式高壓試驗變壓器產品簡介：適用於電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。產品別稱：油式試驗變壓器、油式變、油浸式高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓產品特性：
◆ 選材優良，質量可靠，年穩定性好；
◆ 電壓裕度大，電量聲小，局放小；
◆ 採用新式絕緣材料，體積小，重量輕。技術參數：
◆ 額定電壓：AC 50~400kV DC 70~420kV；
◆ 額定電容量：1~400kVA；
◆ 產品類別：交流、交直流、交流串激、交直流串激。
絕緣筒式高壓試驗變壓器成套設備配套性強，電壓容量系列齊全，功能完善
變頻串並聯諧振高壓試驗變壓器廣泛套用於電力、冶金、石油、化工、等行業，適用於大容量、高電壓的電容性試品
YDJ油浸式高壓試驗變壓器
一、概述
高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用於對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。二、結構
本系列產品鐵芯為單相芯式，採用優質冷軋取向矽鋼片疊制而成，緊固方式採用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特三、工作原理
1、交流、交直流試驗變壓器：將工頻電源輸入操作箱（或操作台），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓矽堆整流及電容濾波後可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
2、帶抽頭試驗變壓器：
為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然後兩個繞組串接分別引出，原理示意圖
3、串級試驗變壓器：
為了得到更高電壓的試驗變壓器，也可採用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三台變壓器的容量和電壓關係滿足：P1=2P2=3P3，U（總）=1U+2U+3U。
四. 主要技術指標：
額定容量：1～300KVA單台額定輸出電壓：
（AC） 50、100、150、200、300KV
（DC） 70、140、210、280KV
>額定輸入電壓：200V、400V
>變比：500/1、1000/1、1500/1、2000/1、3000/1
>變比誤差：≤±1.5%
>阻抗電壓：<10%
直流泄漏試驗操作過程注意事項
（1）試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，並設有專人監護安全及觀察被試品狀態工作。
（2）被試品做試驗前，應拆除所有對外連線，並充分放電，主要部位應清除乾淨，保持絕對乾燥，以免損壞被試品及帶來試驗數值的誤差。
（3）對於大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。
（4）試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，並查明原因。
工頻耐壓試驗操作過程注意事項
1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,並設有專人監護安全及觀察被試品狀態工作。
2、被試品主要部位應清除乾淨，保持絕對乾燥，以免損壞被試品和帶來試驗數值的誤差。
3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
4、做耐壓試驗時升壓速度不能過快，並防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
5、在升壓或耐壓試驗過程中，如發現下列不正常情況，1 電壓、電流表指針擺動很大，2 被試品發出不正常響聲，3 發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗並查明原因。
