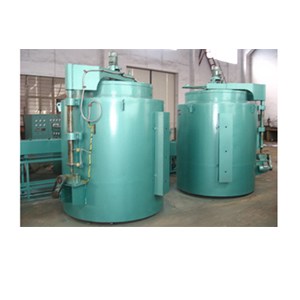

井式電阻爐

結構

電爐結構與一般井式爐相同,由爐體、爐蓋、加熱元件、裝料筐、吊架和溫控系統等組成。 爐體外殼用鋼材焊接成圓桶狀,內用0.6g/cm3超輕質節能耐火磚砌築成豎井式爐膛,承重部位和易碰撞部位用重質耐火磚砌築,且砌築時泥漿中摻入適量水玻璃,提高爐襯結構強度,保溫層採用矽酸鋁耐火
井式電阻爐
纖維、石棉板、硅藻土保溫磚複合結構,提高爐體保溫性能,降低爐壁溫升。井式電阻爐包括井式淬火爐,井式回火爐,井式高溫爐。
爐蓋殼體亦用鋼材焊接成形,內用耐高溫矽酸鋁耐火纖維針刺毯疊壓成形,下部用耐熱不鏽鋼絲網及耐熱不鏽鋼圓鋼固定。該結構既可提高爐蓋保溫性能,又減輕了爐蓋重量,有利於爐蓋的啟閉。爐蓋的啟閉是通過行車起吊來進行的。
爐蓋與爐體的密封是通過密封槽來進行的,使用時密封槽一次注滿清潔乾河砂(或砂棉)即可,不必每爐添加。
電爐分兩個加熱區域,每區功率60kW,分別採用YY接法。因該電爐直徑較大,為提高爐溫均勻性,特在爐底布置了加熱元件。加熱元件的材質為0Cr25Al5合金絲,繞製成螺旋狀,擱置在爐絲擱磚上,並用定製插口擱磚固定,防止其脫出擱磚。
裝料筐擱置在爐膛底座上,材質為1Cr18Ni9Ti不鏽鋼板,上部四周亦有密封槽,可與裝料筐蓋配合密封。裝料筐蓋亦用1Cr18Ni9Ti不鏽鋼板焊接成形。
為防止裝料筐進出爐膛時以及爐蓋的啟閉時碰撞爐口砌體,特地爐口設定了一個1Cr18Ni9Ti不鏽鋼製作的防護圈,延長爐口砌體的使用壽命。
吊架是供起吊被加熱元件之用,亦用鋼材焊接成形。

特點

1、電爐設有大型通風機裝置,提高爐內溫度均勻度;
井式電阻爐
2、電爐分多區控制,進一步提高爐溫均勻性;
3、爐膛內帶不鏽鋼導風桶;
4、爐蓋啟閉採用行車起吊或自動液壓開閉機構,且帶有導向柱,保證爐蓋啟閉平穩;
5、爐蓋與爐體採用耐高溫纖維棉製作,爐體保溫性能好,節約能源,降低生產成本;
6、無污染,環保效益好。

引使用前後應注意的問題如下

1)檢查井式電阻爐的爐門或爐蓋旁閉市的限位開關,應保證爐門或爐蓋起動後,主迴路斷電。
2)井式電阻爐在使用前應保證電源接頭接觸良好。電源線絕緣符合要求。
3)控制氣氛電阻爐配備的氣體流量計和壓力表,要指示準確且靈敏。
4)通入易燃氣氛的電阻爐,要具備爐溫低於760ºC的報警和必要的聯鎖裝置,以避免爆炸。
5)爐體的接地螺栓要牢固可靠。
6)通水冷卻的井式電阻爐應安裝水溫、水壓和流量繼電器,出現不政黨情況即切斷主迴路電源,並發出報警信號。
7)控制氣氛爐的防爆安全裝置要靈活可靠。
8)爐殼外面的裸露電熱體要有安全可靠的防護罩.

技術參數

產品名稱型號額定功率(KW)額定溫度(℃)額定電壓(V)相數工作區尺寸(mm)最大裝載量(kg)質量(kg)
井式回火電阻爐RJ2-25-6256503803ф400*5001501100
RJ2-35-6356503803ф500*6502501300
RJ2-55-6556503803ф700*9007502100
RJ2-75-6756503803ф950*120010004200

井式滲碳爐
型號額定功率(KW)額定溫950度(℃)額定電壓(V)相數工作區尺寸(mm)最大裝載量(kg)質量(kg)
RQ3-25-9259503803ф300*450501700
RQ3-35-9359503803ф300*6001001850
RQ3-60-9609503803ф450*6001502650
RQ3-75-9759503803ф450*9002202950
RQ3-90-9909503803ф600*9004003700
RQ3-105-91059503803ф600*12005004200
