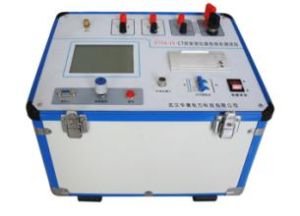

互感器伏安變比極性綜合測試儀簡介:
引互感器伏安變比極性綜合測試儀特性: 1、儀器操作安全方便,全微機化裝置,內置進口高性能CPU,可靠性高,按界面提示設定測試值後,不需人工接觸被測試設備,儀器自動完成測試,使試驗人員遠離高壓電路,確保其人身安全。2、輸出容量大,伏安特性試驗最大輸出電壓高達1000V,變比測試最大電流高達600A,儀器輸出容量為5KVA。
3、可選配件包括外接升壓器,外接升流器,外接調壓器,外接升壓器最高電壓可升至2000V,3A,外接升流器可升至1000A,外接調壓器最大輸出可達1500V,20A,採用外接升壓器時,最高可做500KV等級1A電流互感器的伏安特性試驗。
4、大螢幕320*240點陣漢字圖形界面,測試完成後可直接顯示伏安特性曲線圖,圖形清晰,美觀,易於分析,自帶微型印表機,可隨時列印曲線和測試結果。
5、儀器使用旋轉滑鼠作為輸入設備,操作方便簡單,使用壽命長。
6、儀器內置Flash存儲器,數據保存後掉電不丟失,現場試驗完成後,可在室內查看和列印試驗結果。
7、儀器帶有RS232通信接口,可通過串口連線線與計算機在線上,實現PC機和儀器通信,試驗人員可以利用計算機控制儀器進行試驗或從儀器上傳試驗數據,儀器所帶PC機應用程式功能強大,外形美觀,操作簡單,可實現試驗結果的保存、列印,並可將試驗數據導出為EXCEL格式文檔進行編輯。
8、儀器電源可實現AC220V和AC380V自適應供電。
互感器伏安變比極性綜合測試儀參數:
輸入電壓 | 輸出範圍 | 測量範圍 | 測量精度 | ||
儀器主機 | 220V | 0~600V、0~20A | 0~600V、0~20A | 0.5% | |
380V | 0~1000V、0~20A | 0~1000V、0~20A | 0.5% | ||
220V | 0~600A | 0~600A | 變比測量精度0.5% | ||
外接升壓器 | 220V | 0~1650V、0~3A | 0~1650V、0~3A | 0.5% | |
380V | 0~2000V、0~3A | 0~2000V、0~3A | 0.5% | ||
外接升流器 | 220V | 0~1000A | 0~1000A | 變比測量精度0.5% | |
外接調壓器 | 0~1000V、0~30A | 0.5% | |||
儀器工作電源 | AC 220V/380V 50HZ | 外形尺寸 | 420×330×320㎜ | 重量 | 24㎏ |
