基本資料

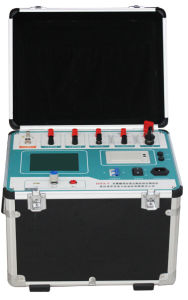

產品名稱：互感器伏安變比極性綜合測試儀產品型號：HTFA-V
生產廠家：武漢市華天電力自動化有限責任公司
產品別稱：PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀
主要功能

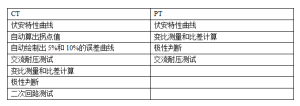

HTFA-V互感器伏安變比極性綜合測試儀主要功能 執行標準
HTFA-V互感器伏安變比極性綜合測試儀 產品特徵
1.安全方便：儀器自動化程度高，自動完成設定試驗，並給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全。2.功能全面：儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT二次迴路試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗、交流耐壓試驗於一體。自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，並實時保存列印測試記錄和日期，方便用戶整理測試報告。
3.輸出容量大：伏安特性試驗單機最高輸出電壓1000V，變比試驗最大電流600A，儀器輸出容量5KVA。
4.擴展性強：擴展配件包括外接升壓器、外接升流器、外接調壓器。外接升壓器最高電壓可升至2000V/3A，外接升流器可升至1000A，外接調壓器最大輸出可達1000V/20A。最高可做500KV等級1A電流互感器的伏安特性試驗。
5.人機界面友好：大螢幕320*240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉滑鼠，操作簡單方便、壽命長；自帶微型印表機，即時列印試驗數據和曲線。
6.數據存儲量大：儀器內置存儲器，各功能模組測試數據均可保存且掉電不丟失，現場試驗完成後，可在室內查看和列印試驗結果。
7.隨身碟轉存：支持隨身碟轉存試驗數據，通過PC機進行讀取，操作簡便快捷。
8.PC機軟體強大：PC機套用軟體功能強大，操作簡單，實現數據分析、保存、列印並生成完備測試報告，便於數據集中管理。
9.多電源供電模式：儀器電源可實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流電壓輸出為0～1000V，用戶可根據實際需要進行選擇。

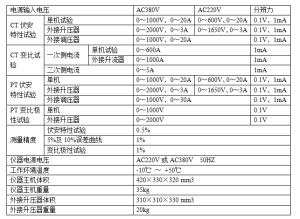

技術參數
HTFA-V 互感器伏安變比極性綜合測試儀 操作方法
PT伏安特性試驗和誤差曲線計算
在互感器綜合測試儀主界面中選中電壓互感器點擊旋轉滑鼠即可進入PT測試主界面。
PT測試主界面 在PT測試主界面中游標選擇伏安特性選項點擊旋轉滑鼠進入PT伏安特性試驗界面。PT伏安特性試驗的界面與CT伏安特性試驗相同，詳細的說明請參照CT伏安特性試驗操作。
注意：做PT伏安特性試驗時一定要注意PT一次側的絕緣和注意保護試驗人身安全，因為PT試驗過程中PT一次側可能會產生高壓。
PT伏安特性試驗可以選擇單機試驗和外接調壓器試驗，單機試驗是指只需要利用本儀器內置的調壓器進行試驗，不需要外接任何升壓、升流和調壓儀器。

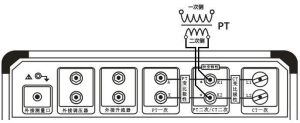

PT伏安特性單機試驗接線如圖所示：

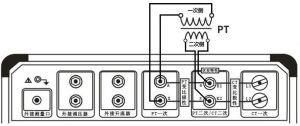

PT伏安特性單機試驗接線圖 PT變比極性試驗
1、PT變比極性試驗接線PT變比極性試驗的單機接線如圖所示，在進行PT變比極性時其單機試驗、外接升壓器試驗與CT伏安特性試驗中闡述是一樣的含義。

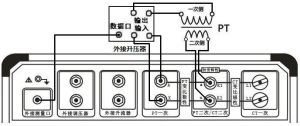

PT變比極性試驗接線圖 PT變比極性試驗的外接升壓器接線如圖所示：
外接升壓器接線圖 2、PT變比極性試驗參數設定
在PT測試主界面中游標選擇變比極性選項，點擊旋轉滑鼠即可進入PT變比極性試驗參數設定界面如圖所示：

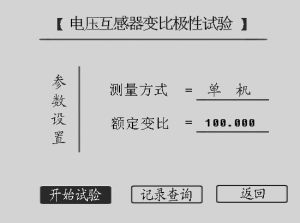

PT變比極性試驗參數設定界面 1.測量方式：有“單機”﹑“升壓器”兩種試驗方式，用戶可根據實際需要來選擇試驗方式。2.額定變比：額定變比為被測品的一次側額定電壓和二次側額定電壓的比值，用戶根據被測品銘牌上的標註進行設定。一次電壓和二次電壓作為試驗自動停止的判定條件，一次電壓停止條件為AC220V電源輸入時最大輸出電壓為600V，AC380V電源輸入時最大輸出電壓為1000V。二次電壓的停止條件為二次電壓升到2V。

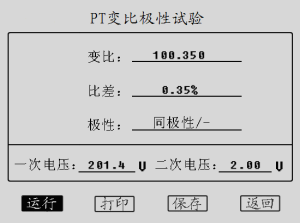

設定好參數後，游標移動到開始實驗選項，點擊旋轉滑鼠進入PT變比試驗界面，點擊運行選項，儀器自動進行PT變比試驗。PT變比試驗結果界面如圖所示。
PT變比極性試驗結果界面 3、 PT變比極性試驗結果操作界面
PT變比極性試驗結果界面的各項功能操作與CT變比極性試驗結果界面的功能操作相同，詳細請說明參照3.2.4CT變比極性測試結果操作說明。
變比：試驗時根據一次側和二次側所得的實際電壓值算出的實際比值。
比差：試驗時根據一次側和二次側所得的實際電壓值算出的實際比差值。
極性：變比試驗所測得實際接線極性。
注意：做PT變比極性實驗時要與被測品保持一定的距離，因為測試過程中PT一次會產生高壓。
4、 查看PT變比極性試驗歷史數據
本儀器可以由用戶根據實際需要保存PT變比試驗結果。在PT變比極性測試參數設定界面，將游標移動至記錄查詢選項並按下旋轉滑鼠。將進入PT變比極性試驗記錄查詢界面其操作方法跟CT伏安特性試驗記錄查詢相同。
PT極性試驗

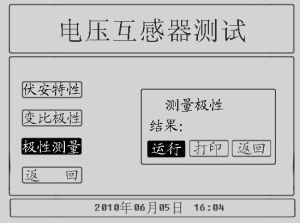

PT極性試驗界面 在PT測試主界面中游標選擇極性測量選項，點擊旋轉滑鼠即可進入PT變比極性測量界面如圖所示：PT極性試驗接線與PT變比極性試驗接線圖相同，按下運行按鈕進行極性判定，測試完成後按下列印項則列印極性試驗結果，按下返回項則返回至PT試驗主界面。
