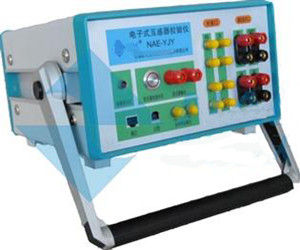

互感器現校儀概述
除保持了原高穩定性、準確性的優點外，在原有的高智慧型化水平上又引入了一些新的思想：採用了大螢幕漢字液晶顯示，並採用了液晶屏背光控制手段，使用戶方便的根據環境光線選擇背光，徹底解決了數碼管戶外看不清的問題；直接提供各點的測試值及化整值，超差（含變差超差）直接提示；提供S級及輕載的標準測試方法及相應的操作台自動控制功能；提供資產編號錄入及存貯功能，便於現場數據微機化管理；直接顯示現場CT測試接線圖；所有功能操作只需要四個按鍵。
智慧型型互感器校驗儀用於PT、CT的誤差及阻抗、導納測試。滿足國家JJG313-94《測量用電流互感器檢定規程》和JJG314-94《測量用電壓互感器檢定規程》的要求。
產品參數
•被試電流互感器的額定二次電流為：5A、1A•被試電壓互感器的額定二次電壓為：100V、100/3V、100/√3V、（150V、220V）
•精度等級：±1％±1個字
•儀器消耗功率：小於20VA
•外形尺寸（mm):390×300×160
•重量：6kg
互感器現校儀特性
1、顯示方式：中文大液晶屏。2、存儲功能：PT、CT數據各40組；能對CT的1%點的誤差數據進行存儲。
3、自動測量：能按規程全自動測量，對S級互感器全自動測量。
4、在線上功能：能與校驗台及軟體接口。
5、列印功能：實時或查詢列印。
6、極性判斷：自動判斷極性，有效保障人身及儀器安全。

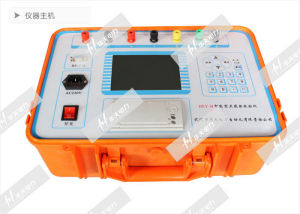

1、智慧型型互感器校驗儀採用320×240點陣液晶，可視範圍大，帶長壽命背光照明，方便使用
2、全中文操作界面，界面美觀
3、百分表、比差、角差採用特大字型顯示，方便用戶觀測
4、本公司生產的智慧型型互感器校驗儀完全滿足JJG314-1993和JJG314-1994要求，自動採樣
5、自動判斷極性錯誤，變比錯誤
6、上位機軟體具有虛擬儀器開放功能
7、徹底解決S級測量問題
8、自動切換量程
9、採用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題
10、功耗：＜15VA(不帶微型印表機)
＜25VA(帶微型印表機)
11、諧波抑制比：＞40db
12、外形尺寸(長×寬×高)：260×350×150mm3
13、重量：6kg
互感器現校儀規格
1、測量對象PT、CT、Y、Z
2、測量範圍
同相分量（％）：0.0001~±19.99解析度：0.0001
正交分量（分）：0.001~600解析度：0.001
阻抗（W）：0.0001~5.99解析度：0.0001
導納（ms）：0.0001~5.99解析度：0.0001
3、測量誤差
同相分量：DX=（X×2%+Y×2%±2個字）
正交分量：DY=（X×2%+Y×2%±5個字）
X、Y->儀器的顯示值
2個字、5個字->儀器的量化誤差
4、工作範圍
電流：（1%~149%）In（In=5A）
（5%~149%）In（In=1A）
電壓：（5%~149%）Un（Un=100V，150V，100V/Ö3）
