簡介
機箱面板的連線線插針一般都在主機板左下端靠近邊緣地位團置，一般是雙行插針，一共有10組左右，主要有電源開關，復位開關，電源指示燈，硬碟指示燈，揚聲器等插針。如果不知道該往哪個插針上插的話就仔細尋找下附近，每個主機板上都有指示。先尋找下插針下方，如果沒有的話就仔細找下附近。
種類
1.電源開關連線線
連線電源開關連線線時，先從機箱面板連線上找到標有“power sw”的兩針插頭，分別是白棕兩種顏色，然後插在主機板上標有“ pwr sw”或是“PWR”字樣的插針上就可以了。
2.復位開關連線線
用來熱啟動計算機用的。連線時，先找到標有“RESET SW”的兩針插頭，分別是白藍兩種顏色，然後插在主機板上標有“Reset sw”或是“RST”字樣的插針上就可以了。
3.電源指示燈連線線
先找到標有“Power LED”的三針插頭，中間一根線空兩缺，兩端分別是白綠兩種顏色，然後將它插在主機板上標有“PWR LED”或是“P LED”字樣的插針上。
提醒：電源開關連線線和復位開關連線線兩處在插入時可以不用注意插接的正反問題，怎么插都可以。但由於電源指示燈邊接線是採用發光二級管來顯示作息的，所以連線是有方向性的。有些主機板上會標示“P LED+”和“P LED-”字樣，我們只要將綠色的一端對應連線在P LED+插針上，白線連線在P LED-插針上。
4.硬碟指示燈連線線
先找到標有“H.D.D.LED”的兩頭插頭，連線分別是白紅兩種顏色，將它插在主機板上標有“HDD LED”或“IED LED”字樣的插針上。插時要注意方向性。一般主機板會標有“HDD LED+”、“HDD LED-”，將紅色一端對應連線在HDD LED+插針上，白色插在標有“HDD LED-”插針上。
5.揚聲器連線線
先找到“SPEAKER”的四針插頭，中間兩根線空缺，兩端分別是紅黑兩種顏色，將它插在主機板上標有“SPEAKER”或是“SPK”字樣的插針上。紅色插正極，黑色插負極。但事實證明這兩根線也是不分正負極的。
相關按鍵
電源開關：白色+正極，棕色—負極正反插均可
復位開關：白藍兩種顏色，正反插可隨便。
電源指示燈：綠色的插在P LED+插針上，白色的插在P LED-插針上。
硬碟指示燈：紅色插在“HDD LED+”，白色插在“HDD LED-”插針上。
揚聲器：紅色插正極，黑色插負極。根據其工作原理，可以不分正負極，插上就能用。

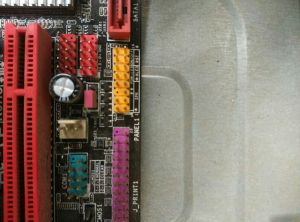

主機板跳線
