主機板的簡介
計算機主機板工作原理
在電路板下面，是錯落有致的電路布線；在上面，則為稜角分明的各個部件：插槽、晶片、電阻、電容等。當主機加電時，電流會在瞬間通過CPU、南北橋晶片、記憶體插槽、AGP插槽、PCI插槽、IDE接口以及主機板邊緣的串口、並口、PS/2接口等。隨後，主機板會根據BIOS(基本輸入輸出系統)來識別硬體，並進入作業系統發揮出支撐系統平台工作的功能。主機板的分類
常見的PC機主機板的分類方式有以下幾種：一、按主機板上使用的CPU分有：
386主機板、486主機板、奔騰(Pentium，即586)主機板、高能奔騰(Pentium Pro，即686)主機板。 同一級的CPU往往也還有進一步的劃分，如奔騰主機板，就有是否支持多能奔騰(P55C，MMX要求主機板內建雙電壓)， 是否支持Cyrix 6x86、 AMD 5k86 (都是奔騰級的CPU，要求主機板有更好的散熱性)等區別。
二、按主機板上I/O匯流排的類型分
·ISA(Industry Standard Architecture)工業標準體系結構匯流排.
·EISA(Extension Industry Standard Architecture)擴展標準體系結構匯流排.
·MCA(Micro Channel)微通道匯流排. 此外，為了解決CPU與高速外設之間傳輸速度慢的"瓶頸"問題，出現了兩種局部匯流排，它們是：
·VESA(Video Electronic Standards Association)視頻電子標準協會局部匯流排，簡稱VL匯流排.
·PCI(Peripheral Component Interconnect)外圍部件互連局部匯流排，簡稱PCI匯流排. 486級的主機板多採用VL匯流排，而奔騰主機板多採用PCI匯流排。 目前，繼PCI之後又開發了更外圍的接口匯流排，它們是：USB(Universal Serial Bus)通用串列匯流排。IEEE1394(美國電氣及電子工程師協會1394標準)俗稱"火線(Fire Ware)"。
三、按邏輯控制晶片組分
這些晶片組中集成了對CPU、CACHE、I/0和匯流排的控制586以上的主機板對晶片組的作用尤為重視。 Intel公司出品的用於586主機板的晶片組有：LX 早期的用於Pentium 60和66MHz CPU的晶片組
·NX 海王星(Neptune)，支持Pentium 75 MHz以上的CPU，在Intel 430 FX晶片組推出之前很流行，現在已不多見。
·FX 在430和440兩個系列中均有該晶片組，前者用於Pentium，後者用於Pentium Pro。HX Intel 430系列，用於可靠性要求較高的商用微機。VX Intel 430系列，在HX基礎上針對普通的多媒體套用作了最佳化和精簡。有被TX取代的趨勢。TX Intel 430系列的最新晶片組，專門針對Pentium MMX技術進行了最佳化。GX、KX Intel 450系列，用於Pentium Pro，GX為伺服器設計，KX用於工作站和高性能桌面PC。MX Intel 430系列，專門用於筆記本電腦的奔騰級晶片組，參見《Intel 430 MX晶片組》。 非Intel公司的晶片組有：VT82C5xx系列 VIA公司出品的586晶片組。
·SiS系列 SiS公司出品，在非Intel晶片組中名氣較大。
·Opti系列 Opti公司出品，採用的主機板商較少。
四、按主機板結構分
·AT 標準尺寸的主機板，IBM PC/A機首先使用而得名，有的486、586主機板也採用AT結構布局
·Baby AT 袖珍尺寸的主機板，比AT主機板小，因而得名。很多原裝機的一體化主機板首先採用此主機板結構
·ATX &127; 改進型的AT主機板，對主機板上元件布局作了最佳化，有更好的散熱性和集成度，需要配合專門的ATX機箱使用
·一體化(All in one) 主機板上集成了聲音，顯示等多種電路，一般不需再插卡就能工作，具有高集成度和節省空間的優點，但也 有維修不便和升級困難的缺點。在原裝品牌機中採用較多
·NLX Intel最新的主機板結構，最大特點是主機板、CPU的升級靈活方便有效，不再需要每推出一種CPU就必須更新主機板設計 此外還有一些上述主機板的變形結構，如華碩主機板就大量採用了3/4 Baby AT尺寸的主機板結構。
五、按功能分
·PnP功能 帶有PnP BIOS的主機板配合PnP作業系統(如Win95)可幫助用戶自動配置主機外設，做到"即插即用"
·節能(綠色)功能 一般在開機時有能源之星(Energy Star)標誌，能在用戶不使用主機時自動進入等待和休眠狀態，在 此期間降低CPU及各部件的功耗
·無跳線主機板 這是一種新型的主機板，是對PnP主機板的進一步改進。在這種主機板上，連CPU的類型、工作電壓等都無須用跳線開關，均 自動識別，只需用軟體略作調整即可。經過Remark的CPU在這種主機板上將無所遁形. 486以前的主機板一般沒有上述功能，586以上的主機板均配有PnP和節能功能，部分原裝品牌機中還可通過主機板控制主機電源 的通斷，進一步做到智慧型開/關機，這在兼容機主機板上還很少見，但肯定是將來的一個發展方向。無跳線主機板將是主機板發 展的另一個方向。
六、其它的主機板分類方法：
·按主機板的結構特點分類還可分為基於CPU的主機板、基於適配電路的主機板、一體化主機板等類型。基於CPU的一體化的主機板是 目前較佳的選擇。
·按印製電路板的工藝分類又可分為雙層結構板、四層結構板、六層結構板等；目前以四層結構板的產品為主。
·按元件安裝及焊接工藝分類又有表面安裝焊接工藝板和DIP傳統工藝板。
板的構成
主機板的平面是一塊PCB(印刷電路板)，一般採用四層板或六層板。相對而言，為節省成本，低檔主機板多為四層板：主信號層、接地層、電源層、次信號層，而六層板則增加了輔助電源層和中信號層，因此，六層PCB的主機板抗電磁干擾能力更強，主機板也更加穩定。

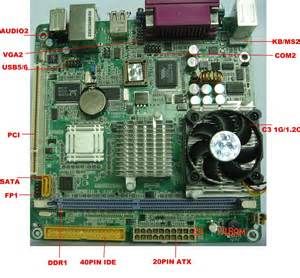

主機板構成部分
1.晶片部分BIOS晶片：是一塊方塊狀的存儲器，裡面存有與該主機板搭配的基本輸入輸出系統程式。能夠讓主機板識別各種硬體，還可以設定引導系統的設備，調整CPU外頻等。BIOS晶片是可以寫入的，這方便用戶更新BIOS的版本，以獲取更好的性能及對電腦最新硬體的支持，當然不利的一面便是會讓主機板遭受諸如CIH病毒的襲擊。
南北橋晶片：橫跨AGP插槽左右兩邊的兩塊晶片就是南北橋晶片。南橋多位於PCI插槽的上面；而CPU插槽旁邊，被散熱片蓋住的就是北橋晶片。晶片組以北橋晶片為核心，一般情況，主機板的命名都是以北橋的核心名稱命名的（如P45的主機板就是用的P45的北橋晶片）。北橋晶片主要負責處理CPU、記憶體、顯示卡三者間的“交通”，由於發熱量較大，因而需要散熱片散熱。南橋晶片則負責硬碟等存儲設備和PCI之間的數據流通。南橋和北橋合稱晶片組。晶片組在很大程度上決定了主機板的功能和性能。需要注意的是，AMD平台中部分晶片組因AMD CPU內置記憶體控制器，可採取單晶片的方式，如nVIDIA nForce 4便採用無北橋的設計。從AMD的K58開始，主機板內置了記憶體控制器，因此北橋便不必集成記憶體控制器，這樣不但減少了晶片組的製作難度，同樣也減少了製作成本。現在在一些高端主機板上將南北橋晶片封裝到一起，只有一個晶片，這樣大大提高了晶片組的功能。
RAID控制晶片：相當於一塊RAID卡的作用，可支持多個硬碟組成各種RAID模式。目前主機板上集成的RAID控制晶片主要有兩種：HPT372 RAID控制晶片和Promise RAID控制晶片。
2、擴展槽部分
所謂的“插拔部分”是指這部分的配件可以用“插”來安裝，用“拔”來反安裝。
記憶體插槽：記憶體插槽一般位於CPU插座下方。圖中的是DDR SDRAM插槽，這種插槽的線數為184線。
AGP插槽：顏色多為深棕色，位於北橋晶片和PCI插槽之間。AGP插槽有1×、2×、4×和8×之分。AGP4×的插槽中間沒有間隔，AGP2×則有。在PCI Express出現之前，AGP顯示卡較為流行，其傳輸速度最高可達到2133MB/s(AGP8×）。
PCI Express插槽：隨著3D性能要求的不斷提高，AGP已越來越不能滿足視頻處理頻寬的要求，目前主流主機板上顯示卡接口多轉向PCI Exprss。PCI Exprss插槽有1×、2×、4×、8×和16×之分。注:目前主機板支持雙卡:(NVIDIA SLI/ ATI 交叉火力)
PCI插槽：PCI插槽多為乳白色，是主機板的必備插槽，可以插上軟Modem、音效卡、股票接受卡、網卡、多功能卡等設備。
CNR插槽：多為淡棕色，長度只有PCI插槽的一半，可以接CNR的軟Modem或網卡。這種插槽的前身是AMR插槽。CNR和AMR不同之處在於：CNR增加了對網路的支持性，並且占用的是ISA插槽的位置。共同點是它們都是把軟Modem或是軟音效卡的一部分功能交由CPU來完成。這種插槽的功能可在主機板的BIOS中開啟或禁止。
3、.對外接口部分
硬碟接口：硬碟接口可分為IDE接口和SATA接口。在型號老些的主機板上，多集成2個IDE口，通常IDE接口都位於PCI插槽下方，從空間上則垂直於記憶體插槽(也有橫著的)。而新型主機板上，IDE接口大多縮減，甚至沒有，代之以SATA接口。
軟碟機接口：連線軟碟機所用，多位於IDE接口旁，比IDE接口略短一些，因為它是34針的，所以數據線也略窄一些。
COM接口(串口)：目前大多數主機板都提供了兩個COM接口，分別為COM1和COM2，作用是連線串列滑鼠和外置Modem等設備。COM1接口的I/O地址是03F8h-03FFh，中斷號是IRQ4；COM2接口的I/O地址是02F8h-02FFh，中斷號是IRQ3。由此可見COM2接口比COM1接口的回響具有優先權，現在市面上已很難找到基於該接口的產品。
PS/2接口：PS/2接口的功能比較單一，僅能用於連線鍵盤和滑鼠。一般情況下，滑鼠的接口為綠色、鍵盤的接口為紫色。PS/2接口的傳輸速率比COM接口稍快一些，但這么多年使用之後，雖然現在絕大多數主機板依然配備該接口，但支持該接口的滑鼠和鍵盤越來越少，大部分外設廠商也不再推出基於該接口的外設產品，更多的是推出USB接口的外設產品，不過值得一提的時候，由於該接口使用非常廣泛，因此很多使用者即使在使用USB也更願意通過PS/2-USB轉接器插到PS/2上使用，外加鍵盤滑鼠每一代產品的壽命都非常長，因此接口現在依然使用效率極高，但在不久的將來，被USB接口所完全取代的可能性極高。
USB接口：USB接口是現在最為流行的接口，最大可以支持127個外設，並且可以獨立供電，其套用非常廣泛。USB接口可以從主機板上獲得500mA的電流，支持熱拔插，真正做到了即插即用。一個USB接口可同時支持高速和低速USB外設的訪問，由一條四芯電纜連線，其中兩條是正負電源，另外兩條是數據傳輸線。高速外設的傳輸速率為12Mbps，低速外設的傳輸速率為1.5Mbps。此外，USB2.0標準最高傳輸速率可達480Mbps。USB3.0規範正在研究中。
LPT接口(並口)：一般用來連線印表機或掃瞄器。其默認的中斷號是IRQ7，採用25腳的DB-25接頭。並口的工作模式主要有三種：1、SPP標準工作模式。SPP數據是半雙工單向傳輸，傳輸速率較慢，僅為15Kbps，但套用較為廣泛，一般設為默認的工作模式。2、EPP增強型工作模式。EPP採用雙向半雙工數據傳輸，其傳輸速率比SPP高很多，可達2Mbps，目前已有不少外設使用此工作模式。3、ECP擴充型工作模式。ECP採用雙向全雙工數據傳輸，傳輸速率比EPP還要高一些，但支持的設備不多。現在使用LPT接口的印表機與掃瞄器已經基本很少了，多為使用USB接口的印表機與掃瞄器。
MIDI接口：音效卡的MIDI接口和遊戲桿接口是共用的。接口中的兩個針腳用來傳送MIDI信號，可連線各種MIDI設備，例如電子鍵盤等，現在市面上已很難找到基於該接口的產品。
SATA接口：SATA的全稱是Serial Advanced Technology Attachment（串列高級技術附屬檔案，一種基於行業標準的串列硬體驅動器接口），是由Intel、IBM、Dell、APT、maxtor和Seagate公司共同提出的硬碟接口規範，在IDF Fall 2001大會上，Seagate宣布了Serial ATA 1.0標準，正式宣告了SATA規範的確立。SATA規範將硬碟的外部傳輸速率理論值提高到了150MB/s，比PATA標準ATA/100高出50%，比ATA/133也要高出約13%，而隨著未來後續版本的發展，SATA接口的速率還可擴展到2X和4X（300MB/s和600MB/s）。從其發展計畫來看，未來的SATA也將通過提升時鐘頻率來提高接口傳輸速率，讓硬碟也能夠超頻。
常見問題解答
問：主機板上的南北橋有何區別?答：一個主機板上最重要的部分可以說就是主機板的晶片組了，主機板的晶片組一般由北橋晶片和南橋晶片組成，兩者共同組成主機板的晶片組。北橋晶片主要負責實現與CPU、記憶體、AGP接口之間的數據傳輸，同時還通過特定的數據通道和南橋晶片相連線。北橋晶片的封裝模式最初使用BGA封裝模式，到現在Intel的北橋晶片已經轉變為FC-PGA封裝模式，不過為AMD處理器設計的主機板北橋晶片到現在依然還使用傳統的BGA封裝模式。南橋晶片相比北橋晶片來講，南橋晶片主要負責和IDE設備、PCI設備、聲音設備、網路設備以及其他的I/O設備的溝通，南橋晶片到目前為止還只能見到傳統的BGA封裝模式一種。另外，除了傳統的南北橋晶片的分類方法外，現在還能夠見到一體化的設計方案，這種方案經常在NVIDIA、SiS的晶片組上見到，將南北橋晶片合為一塊晶片，這種設計方案有著獨到之處，對於節省成本，提高產品競爭力有一定的意義，不過到目前，除了少部主機板外，還沒有非常廣泛的推廣開來。
問：開機主機板鳴叫是什麼原因？
Award BIOS
1短：系統正常啟動。表明機器沒有任何問題。
2短：常規錯誤，請進入CMOS Setup，重新設定不正確的選項。
1長1短：記憶體或主機板出錯。換一條記憶體試試，若還是不行，只好更換主機板。
1長2短：顯示器或顯示卡錯誤。
1長3短：鍵盤控制器錯誤。檢查主機板。
1長9短：主機板Flash RAM或EPROM錯誤，BIOS損壞。換塊Flash RAM試試。
不斷地響(長聲)：記憶體條未插緊或損壞。重插記憶體條，或更換記憶體。
不停地報警：電源、顯示器未和顯示卡連線好。檢查一下所有的插頭。
重複短聲報警：電源有問題。
無報警無顯示：電源有問題。
AMI BIOS
1短：記憶體刷新失敗。更換記憶體條。
2短：記憶體ECC較驗錯誤。在CMOS Setup中將記憶體關於ECC校驗的選項設為Disabled就可以解決，不過最根本的解決辦法還是更換一條記憶體。
3短：系統基本記憶體檢查失敗。換記憶體。
4短：系統時鐘出錯。
5短：CPU出現錯誤。
6短：鍵盤控制器錯誤。
7短：系統實模式錯誤，不能切換到保護模式。
8短：顯示記憶體錯誤。顯示記憶體有問題，更換顯示卡試試。
9短：BIOS晶片檢驗和錯誤。
1長3短：記憶體錯誤。記憶體損壞，更換即可。
1長8短：顯示測試錯誤。顯示器數據線沒插好或顯示卡沒插牢。
Phoenix BIOS
1短：系統啟動正常
1短1短1短：系統初始化失敗
1短1短2短：主機板錯誤
1短1短3短：CMOS或電池失效
1短1短4短：ROM BIOS校驗錯誤
1短2短1短：系統時鐘錯誤
1短2短2短：DMA初始化失敗
1短2短3短：DMA頁暫存器錯誤
1短3短1短：RAM刷新錯誤
1短3短2短：基本記憶體錯誤
1短3短3短：基本記憶體錯誤
1短4短1短：基本記憶體地址線錯誤
1短4短2短：基本記憶體校驗錯誤
1短4短3短：EISA時序器錯誤
1短4短4短：EISA NMI口錯誤
2短1短1短：前64K基本記憶體錯誤
3短1短1短：從DMA暫存器錯誤
3短1短2短：主DMA暫存器錯誤
3短1短3短：主中斷處理暫存器錯誤
3短1短4短：從中斷處理暫存器錯誤
3短2短4短：鍵盤控制器錯誤
3短3短4短：顯示記憶體錯誤
3短4短2短：顯示錯誤
3短4短3短：時鐘錯誤
4短2短1短：時鐘錯誤
4短2短2短：關機錯誤
4短2短3短：A20門錯誤
4短2短4短：保護模式中斷錯誤
4短3短1短：記憶體錯誤
4短3短3短：時鐘2錯誤
4短3短4短：時鐘錯誤
4短4短1短：串列口錯誤
4短4短2短：並行口錯誤
4短4短3短：數字協處理器錯誤
主機板故障的數種基本檢查及處理方式
主機板產生故障的原因，一般有三個方面：
1.人為故障
有些朋友，電腦操作方面的知識懂得較少，在操作時不注意操作規範及安全，這樣對電腦的有些部件將會造成損傷。如帶電插拔設備及板卡，安裝設備及板卡時用力過度，造成設備接口、晶片和板卡等損傷或變形，從而引發故障。
2.環境引發的故障
因外界環境引起的故障，一般是指人們在未知的情況下或不可預測、不可抗拒的情況下引起的。如雷擊、市電供電不穩定，它可能會直接損壞主機板，這種情況下人們一般都沒有辦法預防；外界環境引起的另外一種情況，就是因溫度、濕度和灰塵等引起的故障。這種情況表現出來的症狀有：經常當機、重啟或有時能開機有時又不能開機等，從而造成機器的性能不穩定。
3.元器件質量引起的故障
這種情況是指主機板的某個元器件因本身質量問題而損壞。這種故障一般會導致主機板的某部分功能無法正常使用，系統無法正常啟動，自檢過程中報錯等現象。
主機板故障往往表現為系統啟動失敗、螢幕無顯示、有時能啟動有時又啟動不了等難以直觀判斷的故障現象。在對主機板的故障進行檢查維修時，一般採用“一看、二聽、三聞、四摸”的維修原則。就是觀察故障現象、聽報警聲、聞是否有異味、用手摸某些部件是否發燙等。下面列舉幾種常見主機板的維修方法，每種方法都有自己的優勢和局限性，一般要幾種方法相結合使用。
1.清潔法
這種方法一般用來解決因主機板上灰塵太多，灰塵帶靜電造成主機板無法正常工作的故障，可用毛刷清除主機板上的灰塵。另外，主機板上一般接有很多的外接板卡，這些板卡的金手指部分可能被氧化，造成與主機板接觸不良，這種問題可用橡皮擦擦去表面的氧化層。
2.觀察法
主要用到“看、摸”的技巧。在關閉電源的情況下，看各部件是否接插正確，電容、電阻引腳是否接觸良好，各部件表面是否有燒焦、開裂的現象，各個電路板上的銅箔是否有燒壞的痕跡。同時，可以用手去觸摸一些晶片的表面，看是否有非常發燙的現象。
3.替換法
當對一些故障現象不能確定究竟是由哪個部件引起的時候，可以對懷疑的部件通過替換法來排除故障。可以把懷疑的部件拿到好的電腦上去試，同時也可以把好的部件接到出故障的電腦上去試。如：記憶體在自檢時報錯或容量不對，就可以用此方法來判斷引起故障的真正元兇。
4.軟體診斷法
這裡我們一般指通過隨機附帶的診斷程式或系統測試軟體去測試。一般用於檢查各種接口電路故障
數種電電腦主機板故障實例及解決辦法
電腦主機板故障一：開機無顯示
電腦開機無顯示，首先我們要檢查的就是是BIOS。主機板的BIOS中儲存著重要的硬體數據，同時BIOS也是主機板中比較脆弱的部分，極易受到破壞，一旦受損就會導致系統無法運行，出現此類故障一般是因為主機板BIOS被CIH病毒破壞造成（當然也不排除主機板本身故障導致系統無法運行。）。一般BIOS被病毒破壞後硬碟里的數據將全部丟失，所以我們可以通過檢測硬碟數據是否完好來判斷BIOS是否被破壞，如果硬碟數據完好無損，那么還有三種原因會造成開機無顯示的現象：
1. 因為主機板擴展槽或擴展卡有問題，導致插上諸如音效卡等擴展卡後主機板沒有回響而無顯示。
2. 免跳線主機板在CMOS里設定的CPU頻率不對，也可能會引發不顯示故障，對此，只要清除CMOS即可予以解決。清除CMOS的跳線一般在主機板的鋰電池附近，其默認位置一般為1、2短路，只要將其改跳為2、3短路幾秒種即可解決問題，對於以前的老主機板如若用戶找不到該跳線，只要將電池取下，待開機顯示進入CMOS設定後再關機，將電池上上去亦達到CMOS放電之目的。
3. 主機板無法識別記憶體、記憶體損壞或者記憶體不匹配也會導致開機無顯示的故障。某些老的主機板比較挑剔記憶體，一旦插上主機板無法識別的記憶體，主機板就無法啟動，甚至某些主機板不給你任何故障提示（鳴叫）。當然也有的時候為了擴充記憶體以提高系統性能，結果插上不同品牌、類型的記憶體同樣會導致此類故障的出現，因此在檢修時，應多加注意。
對於主機板BIOS被破壞的故障，我們可以插上ISA顯示卡看有無顯示（如有提示，可按提示步驟操作即可。），倘若沒有開機畫面，你可以自己做一張自動更新BIOS的軟碟，重新刷新BIOS，但有的主機板BIOS被破壞後，軟碟機根本就不工作，此時，可嘗試用熱插拔法加以解決（我曾經嘗試過，只要BIOS相同，在同級別的主機板中都可以成功燒錄。）。但採用熱插拔除需要相同的BIOS外還可能會導致主機板部分元件損壞，所以可靠的方法是用寫碼器將BIOS更新檔案寫入BIOS裡面（可找有此服務的電腦商解決比較安全）。
電腦主機板故障二：CMOS設定不能保存
此類故障一般是由於主機板電池電壓不足造成，對此予以更換即可，但有的主機板電池更換後同樣不能解決問題，此時有兩種可能：
1. 主機板電路問題，對此要找專業人員維修；
2. 主機板CMOS跳線問題，有時候因為錯誤的將主機板上的CMOS跳線設為清除選項，或者設定成外接電池，使得CMOS數據無法保存。
電腦主機板故障三：在Windows下安裝主機板驅動程式後出現當機或光碟機讀盤速度變慢的現象。
在一些雜牌主機板上有時會出現此類現象，將主機板驅動程式裝完後，重新啟動計算機不能以正常模式進入Windows 98桌面，而且該驅動程式在Windows 98下不能被卸載。如果出現這種情況，建議找到最新的驅動重新安裝，問題一般都能夠解決，如果實在不行，就只能重新安裝系統。
電腦主機板故障四：安裝Windows或啟動Windows時滑鼠不可用
出現此類故障的軟體原因一般是由於CMOS設定錯誤引起的。在CMOS設定的電源管理欄有一項modem use IRQ項目，他的選項分別為3、4、5……、NA，一般它的默認選項為3，將其設定為3以外的中斷項即可。
電腦主機板故障五：電腦頻繁當機，在進行CMOS設定時也會出現當機現象
在CMOS里發生當機現象，一般為主機板或CPU有問題，如若按下法不能解決故障，那就只有更換主機板或CPU了。
出現此類故障一般是由於主機板Cache有問題或主機板設計散熱不良引起，。對於Cache有問題的故障，我們可以進入CMOS設定，將Cache禁止後即可順利解決問題，當然，Cache禁止後速度肯定會受到有影響。
電腦主機板故障六：主機板COM口或並行口、IDE口失靈
出現此類故障一般是由於用戶帶電插拔相關硬體造成，此時用戶可以用多功能卡代替，但在代替之前必須先禁止主機板上自帶的COM口與並行口（有的主機板連IDE口都要禁止方能正常使用）。
主機板驅動
主機板驅動是指使計算機能識別你的硬體的驅動程式。如果計算機不能識別，那就要裝上驅動了，但一般用XP系統的可以不用，使用起來正常工作的也可以免了，但一些音效卡或顯示卡如果集成的，那么裝上主機板的驅動就相當於把這些顯示卡音效卡的驅動也裝上。主機板是電腦的核心，處理器是附著在主機板上面的。
主機板驅動有的是集成在系統盤上的，自帶光碟，放入光碟機即可安裝。
主機板驅動主要包括：晶片組驅動、集成顯示卡驅動、集成網卡驅動、集成音效卡驅動、usb2.0驅動（xp系統已含）。
主機板廠商
一線品牌：
主要特點就是研發能力強，推出新品速度快，產品線齊全，高端產品非常過硬，目前認可度比較高的是以下三個品牌：
華碩（ASUS）：全球第一大主機板製造商，也是公認的主機板第一品牌，做工追求實而不華，高端主機板尤其出色，超頻能力很強；同時他的價格也是最高的，另外中低端的某些型號也有相對較差的產品。
微星（MSI）：出貨量位居世界前五，一年一度的校園行令微星在大學生中頗受歡迎。其主要特點是附屬檔案齊全而且豪華，但超頻能力不算出色，另外中低端某些型號縮水比較嚴重，使得造假者經常找到可乘之機。
技嘉（GIGABYTE）：出貨量與微星不相上下，一貫以華麗的做工而聞名，但絕非華而不實，超頻方面同樣不甚出眾，中低端型號與微星一樣縮水，因此也經常受到假貨的困擾。
準一線品牌：
三大廠商都有一個共同的“毛病”，就是把主要注意力都放在Intel方面，而對於銷量相對較少的AMD平台多少都有些漫不經心，於是專心做DIY市場的幾個主機板品牌就嶄露頭角。在名氣上他們雖然比不上三巨頭，但是主機板品質絲毫不遜色，因此我們暫且把他們列為準一線品牌：
映泰（BIOSTAR）：世界冠軍板，主機板界的超頻霸主。主機板攻破了數不清的世界紀錄，屢屢創造新的奇蹟。映泰主機板雖然不是什麼一線產品，但是同樣是一款明星主機板，來自於台系廠商映泰。映泰主機板在超頻中的能力是業界公認的，不論在AMD平台上還是INTEL平台上，映泰主機板在超頻世界紀錄排行榜上多次占據榜首位置並保持長久。特別是在INTEL平台上，映泰主機板的其中兩款P45雙子星TPower I45和TP45 HP兩款主機板，半年來保持著依然保持E5200\E7200\E7300\ E8300\E8400\E8500\E8600眾多CPU超頻的世界紀錄。最近再一次打破E7400處理器世界紀錄的依然是TPower I45，由中國超頻領航團隊隊長謝冠鵬帶領下的Lead aHead，突破了E7400處理器106.42％的極限超頻，將主頻頻率送上5779.81MHz的世界紀錄。
升技（abit）：歷來都是把超頻作為第一要務，做工用料方面絲毫不遜色於一線品牌，所以受到諸多DIYER的青睞。在國外知名媒體的調查中，升技都是位列華碩之後而居於次席。由於升技只做DIY市場，主機板出貨量不算大，在國內名氣還差那么一點，所以只能暫居準一線這個位置了。當前ABIT已經破產，所以市面上不再有ABIT這個品牌的新型號主機板。
磐正（EPO）：原名磐英，因為在國內被搶注而更名磐正。與升技的風格類似，超頻能力同樣有口皆碑，而且附屬檔案更加齊全，價格相對也更為低廉，因此同樣擁有眾多的fans。
二線品牌：
某些方面略遜於一線品牌，但都具備相當的實力，也有各自的特色：
富士康（FOXCONN）：隸屬於台灣鴻海集團，目前主機板出貨量已經位居世界第二，直追華碩——當然大多數是OEM和代工的。前兩年曾經以“富本” 的品牌進入大陸市場，但無疾而終，真正的自有品牌進入DIY市場才一年有餘，目前接受度還不高，產品線也不太齊全，但相信憑藉鴻海的實力完全可以做得更好。
精英（ECS）：出貨量曾經一度超過華碩而坐上了頭把交椅，但是近兩年不幸被趕超，現在位列世界第三。與其它大廠不同的是，精英一向只走低價路線，主機板做工用料平庸，超頻能力幾乎等於零，附屬檔案也都是最基本的。不過僅兩年精英也力圖改變，推出了高端的“ETREME”系列主機板，我們期待著精英更好的表現。
英特爾（INTEL）：單憑這個名字，他的影響力絕對在華碩之上，但是完完全全是代工的，目前都是富士康製造，做工用料沒的說，但是根本不能超頻，附屬檔案也很少，為DIYER所不齒，比較適合家庭和企業使用。
三線品牌：
有製造能力，在保證穩定運行的前提下儘量壓低價格，這就是這三線廠商的主要特徵。
華擎（ASROCK）：為了不影響自己的高端形象，華碩推出了這個新品牌，主要目的就是打壓包括精英在內的低價主機板，由華碩的技術人員設計，但在深圳生產。技術方面頗有創意，但是主機板品質一般，返修率也不低。
雋星（MBI）：看到華擎在低端市場風風火火，微星也坐不住了，於是在04年夏天推出了這個品牌，但低端市場已經被華擎占據了大部分，雋星不知能否頂得住。
倍嘉（APER）：技嘉的低端品牌，目的與雋星一樣，而且基本在同一時間推出，三大廠商在低端市場也將展開火拚。
碩泰克（SOLTEK）：原本可以列為二線品牌，主機板性價比頗高，而且曾經給威盛主機板代工，但近兩年來受價格戰影響，主機板品質每況愈下，現在也只能淪為三線品牌了。
捷波（JETWAY）：還算是一個說得過去的主機板品牌，擁有一系列以“精靈”命名的特色技術，主機板品質一般，曾經把P4266A晶片組的主機板命名為“848P”，品牌形象受到很大影響，
頂星（TOPSTAR）：來自深圳的品牌，有獨立的研發製造能力，自稱要做中國第一品牌，不過他要走的路還很長。
翔升（ASZ）：同樣產自深圳，製造商是東方恆健電子有限公司，擁有一定的製造能力，還給其他一些品牌做代工，但僅僅是便宜而已，質量並不出眾。
其它廠商：七彩虹、斯巴達克、雙敏、昂達、梅捷美達、奧美嘉、盈通、祺祥、建達蘭德、藍科、同維、鈦騰、雙捷、三帝、建邦、紅船、眾成、致達、智盟、聯冠、傑靈、科腦、冠盟、科盟、萬邦龍、維斯達、捷嘉、華基、華美、天虹、豐威、紅狐、銀狐、翼馳、聯勝、傑微、雙碩、中凌、福揚、思普、博達、松立、輝煌、天域、賽風、致銘等。有興趣的可以去相關資訊網站上看看。上邊的主機板廠商比較多，也比較全。
intel發布的P35系列
2006年10月，英特爾向業界宣布，965/975下一代晶片組將採用全新的“3”系列命名方式，985將不復存在。“3”系列晶片組基於bearlake架構，分為家用和商用2大系列，總計6個不同的型號，後來又追加了一款整合顯示卡的G31，目前共有7個型號。
BearLake的7個型號中，面向商用的以Q開頭，包括Q35和Q33；面向家用的包括高端產品和主流產品兩個系列，高端產品有X38，主流產品有P35、G35、G33和後來加入的G31。其中G字開頭的都是帶有集成顯示卡的主機板晶片組產品。
·高端 X38：支持四核心處理器、DDR3-1333記憶體、PCI-E 2.0、PCI-E x16×2，前端匯流排1333MHz，搭配ICH9/ICH9R/ICH9DH南橋，2007年第三季度發布。
·主流 P35：支持DDR3-1066/DDR2-800記憶體、前端匯流排1333MHz、搭配ICH9/R/DH南橋，2007年第二季度發布。
·家用 G35：支持DDR2-800記憶體、前端匯流排1333MHz、支持Intel清晰視頻技術(CVT)、)、DirectX 10、搭配ICH8南橋、HDCP、1080i H.264、HD Audio，2007年第二季度發布。
·整合 G33：支持DDR3-1066/DDR2-800記憶體、前端匯流排1333MHz、支持Intel清晰視頻技術(CVT)、DirectX 10、HDCP，搭配ICH9/R/DH南橋，2007年第三季度發布。
·商務 Q35：支持DDR2-800記憶體、前端匯流排1333MHz、支持Intel第二代主動管理技術AMT2、虛擬化技術VT、搭配ICH9DO南橋，2007年第二季度發布。
·精簡 Q33：支持DDR2-800記憶體、前端匯流排1066MHz、搭配ICH9/R南橋、2007年第二季度發布。
對於BearLake來說，相對於965/975最大的改進就在於將FSB提升到了1333MHz，可以支持英特爾最新的酷睿2處理器，而且還將搭配全新的ICH9南橋，支持PCIe 2.0和DDR3記憶體。但是具體到其中的型號則不盡相同。其中最高端的X38將支持PCIe 2.0且提供兩個全速的PCIex16插槽，支持DDR3 1333，搭配ICH9南橋；而在市場上唱主角的，無疑是P35、G35和G33這三款產品。
G33將整合支持英特爾清晰視頻技術（Intel Clear Video Technology）的顯示核心，前端匯流排升級為1333 MHz，和G35一樣都同時支持雙核心與四核心處理器。但是它的記憶體規格相對X38來說相對保守，只支持DDR3-1066或DDR2-800。原定在G33之上的是G35晶片組。這裡“原計畫”指的是G35不論在初始規格還是定位上都要高於G33，但是後來英特爾對G35作了調整。讓我們先來看看G35最初的規格：整合了兼容DirectX 10的顯示核心並提供對高清內容回放（HDCP）的完整支持，支持DDR3-1066和 DDR2-800記憶體，前端匯流排為1333 MHz。而P35晶片組與G35相比唯一不同的地方在於P35 Express沒有整合顯示核心。
英特爾將進一步強化ICH9南橋晶片的硬碟功能，除加入全新的Intel Rapid Recover Technology數據保護技術外，還將正式支持Command Based Port Multipliers技術。
後有p45 p43 g41 g45 x48 高端i7+X58
據悉，Intel Rapid Recover Technology能為用戶提供簡單快捷的數據復元功能，它可以把硬碟的鏡像備份到另一塊稱為恢復硬碟 (Recovery Drive)的硬碟上。用戶可自行選擇當系統進入閒置狀態還是在某個指定時間進行Recovery Drive的內容更新 ，以確保Recovery Drive發揮最大的數據保護作用。如果主硬碟出現故障，系統可以直接從Recovery Drive啟動，並進行數據復原工作。
此外， Intel還將在ICH9南橋中支持SATA Port Multiplier技術。據主機板廠商介紹，目前大部份南橋晶片的每一個SATA接口只能連線一個SATA設備，這大大限制了系統支持的硬碟數目。但加入SATA Port Multiplier支持後，每一個SATA接口可讓多個SATA設備分享其3Gb/s的傳輸頻寬，最高可達15個SATA設備，大幅提高了系統存儲設備的擴充能力。
一起看未來主機板趨勢
去年Computex的時候，Intel在台北大辦P45晶片組正式發布會。雖然本次Computex沒有趕上Intel正式發布P55晶片組的時候，但是Intel仍然不敢怠慢台灣主機板廠商，基於P55晶片組的主機板牆仍然如約出現在會展現場，因此關於Computex 2009主機板產品的看點，還是要從P55來說起。大家知道P55是首款完全沒有北橋晶片的主機板產品，它的北橋晶片已經完全轉移進了Lynnfield處理器當中，因此我們在P55主機板的中間，將不再看到傳統的北橋晶片。因此對於低端的P55主機板，將可以放棄目前常見的北橋散熱系統，在本次台北電腦展上，我們已經看到了這樣的產品。
P55是不能支持Intel定位較低的Clarkdale處理器的，也就是整合顯示晶片的處理器產品，目前按照Core iX系列產品，我們習慣性的將其稱呼為“Core i3”（Lynnfield處理器我們稱之為Core i5，Intel尚未正式肯定i5與i3的稱呼），其內置的顯示核心是無法使用在即將陸續現身的P55主機板上的，也就是說使用P55主機板必須搭配獨立顯示卡。可以支持Core i5，也可以支持Core i3的主機板晶片組是H55與H57，發布時間將會更晚於P55。
2009年台北電腦展上現身的P55主機板，定位較高的仍然配備了完整的散熱系統，並且能夠繼續支持SLI技術，這位高端用戶提供了更多的吸引力，因為能夠支持SLI的X58平台對於主流用戶來說仍然過於昂貴。
在這些定位比較高的P55主機板上面，我們看到廠商仍然設計了比較傳統的散熱器，就是仍然有傳統的北橋散熱片，其實它下面已經沒有了北橋晶片，其目的一是為了平衡CPU供電處與南橋晶片的熱量，二也是為了使主機板看上去更加接近傳統主機板，方便用戶平滑過渡。
在P55主機板中，Intel提出了一個ONFI規範（Open NAND Flash Interface），稱之為braidwood，這個規範的事實上是TurboMemory的升級版，廠商可以選擇板載ONFI插槽或是直接板載NAND Flash顆粒，用戶可以選擇這部分的快閃記憶體是作為臨時快取（類似目前的迅盤）功能，抑或是直接作為硬碟空間（類似SSD）。技嘉在本次台北電腦展上就同時展出了板載插槽和板載快閃記憶體顆粒的P55主機板。
主機板廠商在P55主機板的供電部分大做文章是一個顯著的特點，例如技嘉推出24相供電，微星也將自家之前最多的6相供電猛增至11相，映泰也有在供電處使用性能更加的mosfet。技嘉科技產品的負責人也對筆者透露，事實上之前主機板對於供電部分的設計已經完全滿足用戶使用，這類增加供電相數的操作也多是為了滿足市場操作的需求。
從主機板產品搭載的特色功能而言，除了技嘉展示自家的24相供電、板載NAND Flash顆粒、Smart6技術之外，映泰展示自家更好的供電部分設計及用料之外，其它廠商大多並未針對P55做過多宣傳，換句話說，目前的P55產品並不成熟。
今年連Clarkdale都會受到新款賽揚狂貶，何況P55 那P55主機板正式上市的時候，就能稱之為成熟了嗎，筆者認為也未必。P55預計於今年第三季度發布之時，Intel自家市場的主力仍然是Core 2系列產品，搭配的主機板自然也是P4x，而接踵而至的Core i3處理器又不能用在P55主機板上，當Nehalem架構產品能夠超越Core架構產品之時，P55其實已經壽終正寢，因此今年P55過渡的意味已經相當明顯，展會現場H57主機板還多於P57主機板以及主機板廠商的熱度不高都是例證，明年會是誰接替它呢，筆者認為將會是H57。
