IGBT逆變中頻感應加熱電源,是充分發揮我廠在電能變換技術方面的優勢,新開發的更新換代產品。最突出的優點是:節能,總轉換率達85%(配普通爐體、90%配專用爐體);對不同爐體(感應器)的適應性強;最高的性能價格比。工作原理:三相電源經橋式不控整流後經LC濾波,獲得500VDC工作電壓。由於是不控整流,整流二極體始終工作在最大導通角,決定了高功率因數。本設備的核心部分逆變器由大功率IGBT半橋組成。由鎖相環控制工作頻率,自動跟蹤爐體固有頻率及其它參數的變化,保持IGBT工作在零電壓開關狀態,損耗小,安全區大。由PWM電路控制輸出功率,由功率檢測電路組成閉環控制,本設備輸出電容與爐體構成串聯形式,而不象一般晶閘管逆變採用並聯方式。這是由於:串聯結構更適應IGBT的電壓型逆變;爐體引線長短只改變工作頻率而較少影響效率;更適合電容器的內置。當然,串聯結構在空爐時由於Q值很高會產生很高的電壓,本設備由於有良好的限壓控制而得到解決。
晶閘管中頻電源是一種靜止變頻裝置,利用晶閘管元件將三相工頻電源變換成單相中頻電源。本裝置對各種負載適應力強、適用範圍廣,主要套用於各種金屬的熔煉、保溫、燒結、焊接、淬火、回火、透熱、金屬液淨化、熱處理、彎管、以及晶體生長等。本裝置標準輸出功率系列為:30KW、50KW、100KW、160KW、250KW、350KW、400KW、500KW、750KW、1000KW、1250KW、1500KW、2000KW、2500KW、3000KW、4000KW。
中頻熱處理的三種交流效應
表面效應——交變電流通過導體時,沿導體截面上的電流密度不是均勻分布的,最大電流密度出現在導體的表面層,且以指數函式向心部衰減。
鄰近效應——相鄰兩導體通以交流電時,導體中的電流要重新分布,兩者電流反向時,電流聚集在導體的內側,電流同向時被排於導體外側。
圓環效應——當交變電流通過圓形螺線管時,最大電流出現線上圈導體的內側。

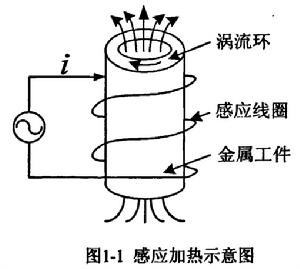

中頻感應加熱就是以上三種效應的綜合套用,感應線圈本身表現為圓環效應,爐體表現為表面效應,兩者之間是鄰近效應
中頻熱處理的主要優點
不必整體加熱,工件變形小,電能消耗小。
無公害。
加熱速度快,工件表面氧化脫碳較輕。
表面淬硬層可根據需要進行調整,易於控制。
加熱設備可以安裝在機械加工生產線上,易於實現機械化和自動化,便於管理,且可減少運輸,節約人力,提高生產效率。
淬硬層馬氏體組織較細,硬度、強度、韌性都較高。
表面淬火後工件表層有較大壓縮內應力,工件抗疲勞破斷能力較高。
中頻熱處理也有一些缺點。與火焰淬火相比,感應加熱設備較複雜,而且適應性較差,對某些形狀複雜的工件難以保證質量。
中頻熱處理廣泛用於齒輪、軸、曲軸、凸輪、軋輥等工件的表面淬火,目的是提高這些工件的耐磨性和抗疲勞破斷的能力。汽車後半軸採用感應加熱表面淬火,設計載荷下的疲勞循環次數比用調質處理約提高10倍。中頻熱處理表面淬火的工件材料一般為中碳鋼。為適應某些工件的特殊需要,已研製出供感應加熱表面淬火專用的低淬透性鋼。高碳鋼和鑄鐵製造的工件也可採用感應加熱表面淬火。淬冷介質常用水或高分子聚合物水溶液。
中頻熱處理的設備主要由感應加熱設備、淬火工具機和感應器組成。中頻熱處理設備的主要作用是輸出頻率適宜的交變電流。高頻電流電源設備有電子管高頻發生器和可控矽變頻器兩種。中頻電流電源設備是發電機組。一般電源設備只能輸出一種頻率的電流,有些設備可以改變電流頻率,也可以直接用50赫的工頻電流進行感應加熱。
中頻熱處理裝置的
選擇與工件要求的加熱層深度有關。加熱層深的工件,應使用電流頻率較低的電源設備;加熱層淺的工件,應使用電流頻率較高的電源設備。選擇電源設備的另一條件是設備功率。加熱表面面積增大,需要的電源功率相應加大。當加熱表面面積過大時或電源功率不足時,可採用連續加熱的方法,使工件和感應器相對移動,前邊加熱,後邊冷卻。但最好還是對整個加熱表面一次加熱。這樣可以利用工件心部餘熱使淬硬的表層回火,從而使工藝簡化,還可節約電能。
感應加熱淬火工具機的主要作用是使工件定位並進行必要的運動。此外還應附有提供淬火介質的裝置。淬火工具機可分為標準工具機和專用工具機,前者適用於一般工件,後者適用於大量生產的複雜工件。

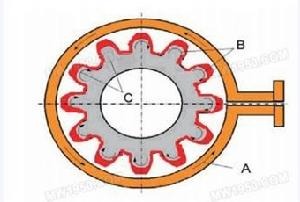

進行感應加熱熱處理時,為保證熱處理質量和提高熱效率,必須根據工件的形狀和要求,設計製造結構適當的感應器。常用的感應器有外表面加熱感應器、內孔加熱感應器、平面加熱感應器等。
