日常照明線路由於用電不均勻，易出現三相不對稱狀態。假定中性線阻抗為零，則電源中

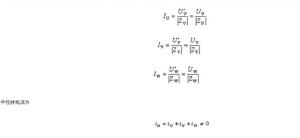

性點與負載中性點間的電壓為零，因此，每相負載上的電壓一定等於該相電源電壓，各相負載電壓與各相負載阻抗大小無關。由此可見，在中性線及線路阻抗為零的三相四線制電路中，當三相電源電壓對稱時，即使三相負載不對稱，三相負載上的電壓依然是對稱的，但由於三相負載阻抗不等，所以三相電流將是不對稱的，三相電流分別為
所以，在不對稱的的三相四線制電路中，中性線電流一般不等於零。這表明中性線具有傳導三相系統中的不平衡電流或單相電流的作用。

負載短路

（1）對稱三角形負載中一相短路
對稱的三角形負載中，假定相短路，若不計線路阻抗，則短路相的電壓等於電源線電壓，短路相的阻抗等於零。此時為無窮大。這時與短路相負載相連的兩條端線上將出現很大的短路電流。若線路上未裝設熔斷器或過流保護裝置，則電源及線路必將被燒毀。因此必須線上路上裝設熔斷器或過流保護裝置。一旦出現上述情況，則熔斷器的熔絲熔斷或過電流保護裝置動作，切斷電源，使三相負載停止工作。
（2）對稱的Y/Y聯結電路中一相負載短路對稱的Y/Y聯結的電路中，假定U相負載短路，此時點與點等電位，U相負載電壓為零，負載中性點與電源中性點之間的電壓等於U相電源的電壓，即
這時V相負相當於直接接在V、U兩端線上，W相負載相當於直接接在W、U兩端線上，因此，V、W兩相負載的電壓分別
根據歐姆定律，可求得V、W兩相負載的相電流（即線電流）為根據基爾霍夫電流定律，可求得U相的線電流等於
利用相量圖可求得U相的線電流的有效值為
因此，在電源電壓（指有效值）恆定，且不計線路阻抗的情況下，在負載星形聯結的對稱三相三線制電負載短路：
1）短路相的負載電壓為零，其線電流增至原來的3倍；
2）其他兩相負載上的電壓和電流均增至原來的3倍。
此時線路出現過熱，負載不能正常工作。
