1用途
RT-PQ3000電能質量分析儀RT-PQ3000電能質量分析儀，是對電網運行質量進行監測及分析的專用攜帶型產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據採集監測。同時配備電能質量數據分析軟體，對上傳至計算機的測量數據進行各種分析。
使用儀表前，請認真閱讀此說明書，了解相關注意事項！
2特點
l 一種電能質量分析專用儀表。
l 使用ARM和DSP以及16M位元組的存儲器；
l 儀表使用觸控螢幕，使操作更簡單、方便；
l 可進行測量，並保存數據，將其上傳到PC機進行分析；
l 模組化結構，設計合理，運行可靠。
l 中文選單操作，簡單易學。
l 可使用USB盤更新儀表軟體，軟體升級簡單、方便；
l 在PC機上用電能質量數據分析軟體對測量數據進行詳細分析。
3技術指標
1.3.1儀表基本功能
表3-1 儀表檢測功能一覽表
| 序號 | 項 目 | 描 述 |
| 1 | 電壓/電流/頻率 | 可測量三相電壓, 零線 , 電壓 , 三相電流 , 零線電流 ,頻率等 |
| 2 | 諧波測量 | 可測量至50次諧波，測量結果包括各次諧波電壓、 諧波電流 的幅值、電壓諧波的總 失真度 （總畸變率）、各次電壓諧波/電流 諧波含有率 ；可顯示諧波頻譜圖 |
| 3 | 功率測量 | 可測量三相視在功率, 有功功率 , 無功功率 , 功率因數 ,三相電能等 |
| 4 | 三相不平衡 , 測量 | 可測量三相電壓不平衡度及正序、負序、 零序電壓 ；三電流不平衡度及正序、負序、 零序電流 ；可顯示電壓矢量、電流矢量 |
| 5 | 浪涌電流 | 可記錄至少40個浪涌電流事件 |
| 6 | 波動/, 閃變 | 波動 ,短時閃變,長時閃變測量 |
| 7 | 驟升/驟降 | 可記錄電壓驟升,驟降事件,最多可記錄40個事件 |
| 8 | 監測記錄 | 可長時間地記錄基本的（穩態）, 電能質量 , 參數 ,記錄時間間隔從3秒到30分鐘可調 |
| 9 | 數字示波器 | 可用於查看電壓/電流信號波形 |
2其他技術指標
電壓信號輸入迴路：
直接接入， 輸入阻抗：1MΩ，20pF
測量範圍：電壓真有效值10～700V(有效值)
尖峰電壓：1000V
功率消耗：小於0.5VA/相
電流輸入迴路：
間接接入.
測量範圍：電流真有效值1A,5A,10A,100A,1000A（選擇對應電流感測器）
浪涌電流： 1000A(選用1000A電流感測器)
功率消耗：小於2.0VA/相
測量信號頻率範圍：40Hz～70Hz
顯示屏： 320×240 彩色圖形LCD + 觸控螢幕
記憶體容量： 16 M位元組FLASH
外部存儲接口：USB （可插接隨身碟）
工作電源： 可充電鋰電池，充滿可工作5~6小時
外接電源：AC100~240V/DC16.8V-1A 電源適配器/充電器
表 3-2各項檢測功能準確度指標
| 可測量範圍 | 測量精確度 | 說明 | |
| 電壓/電流/頻率 | 三 相電壓 ：10~700V（真有效值） 零線電壓：1～70V（真有效值） 三相電流：0~1000A（真有效值，選配1000A電流感測器） 零線電流：0~25A（真有效值，選配25A電流感測器） 頻率：40~70Hz | 電壓：±0.5% 電流：±0.5% 頻率：±0.01Hz | 此處以A相電壓頻率作為測量頻率 |
| 諧波測量 | 電壓諧波：, 總諧波 ,1~50次諧波,電流諧波：總諧波,1~50次諧波 | 電壓諧波：,±,0,1(%f),電流諧波：±, 1% | |
| 功率測量 | 有功：0.05~700KW 視在：0.05~700KVA 無功：0.05~700KVAR 功率因數：0.00~1.00 有功電能：0.01~10000kWh 視在電能：0.01~10000kVAh 無功電能：0.01~10000kVARh 平均功率因數：0.00~1.00 | 有功：±2% 視在：±2% 無功：±2% 功率因數：讀數±0.005 有功電能：±2% 視在電能：±2% 無功電能：±2% 平均功率因數：讀數±0.005 | |
| 三相不平衡 | 基波 電壓：10~700V（真有效值） 基波電流 ：0.5~1000A（真有效值） 基波頻率：40~70Hz 相角 ：0~360 不平衡度：0.0%~100% | 電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3 電壓不平衡度：讀數±0.2 電流不平衡度：讀數±0.2 | 此處以A相電壓頻率作為總測量頻率 |
| 監測記錄 | 可記錄參數： 三相電壓、三相電流、零線電流、電壓諧波（總諧波、1~25次諧波）、電流諧波（總諧波、1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變 | 記錄時長=（儀表可記錄最大數據個數×保存時間間隔）/60分鐘 儀表可記錄的最大數據個數 = 18635個 保存時間間隔：3S～30MIN 記錄時長：15小時～388天 | 採集間隔設定3秒，可監測15.5小時，採集間隔設定30分種可監測388天(3秒～30分連續可調) |
| 驟升驟降 | 電壓驟升,電壓驟降以及暫時斷電 | 最多可記錄40個事件 | |
| 波動 | 電壓波動 ,量：0,1%~10,0% | 測量誤差 ,：±,5% | |
| 閃變 | 短時閃變,長時閃變 | 短時間閃變測量誤差：±5% 長時間閃變測量誤差：±5% | |
| 數字示波器 | 三相電壓 , 三相電流 ,零線電壓和零線電流瞬時波形 | 最大, 採樣頻率 ,：200KHz,最小採樣頻率：100Hz | |
| 型號 | |||
| 尺寸 | 290×,110×,55mm | ||
| 顯示屏 | 觸控螢幕 ,5,7寸320×,240彩色圖形LCD | ||
| 通訊接口 | USB | ||
| 重量 | 1,6KG | ||
| 記憶體 | 128M（bit） | ||
二、儀器結構
1整體結構

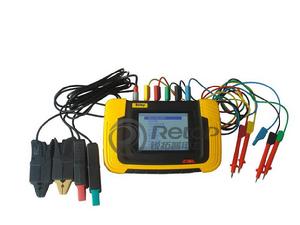

RT-PQ3000電能質量分析儀的整機
儀器結構
整體結構

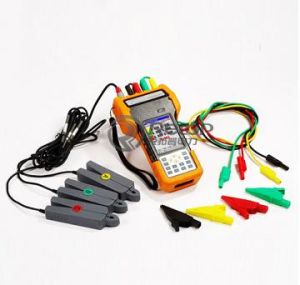

電能質量分析儀的整機
主要部件
2.2.1 主機
主機用於在現場測試，進行操作、計算、顯示測試結果、存儲等用途。(數量：1台)。
2.2.2 電流感測器
四個電流感測器用於測試電流用。在使用中，用電流感測器把需測量電流的導線夾住，應儘量使導線垂直穿過電流感測器的夾合孔。（數量：4個）。
2.2.3 電壓測試線
電壓測試線有黃色、綠色、紅色、藍色、黑色共五條。用於連線主機與電壓測試探頭。使用中，電壓測試線與主機連線時，顏色要求一一對應，以避免測試時發生錯誤。（數量：5條）。
2.2.4 電流測試線
電流測試線為一分四電纜線，其中七芯插頭連線主機用於在現場測試，進行操作、計算、顯示測試結果、存儲等用途。主機，四個四芯頭分別連線四個電流感測器。線上有標識，表示分別對應電流測試通道。測試時應保證各相序的正確性，否則會得到錯誤的測量結果。（數量：1條）。
2.2.5 鱷魚夾
大號鱷魚夾用於測試電壓信號用。黃色、綠色、紅色、黑色、藍色共五個。使用時,電壓測試線連線一端，顏色要求一致；連線測試端一側，黃色、綠色、紅色分別接A相、B相、C相電壓線，黑色鱷魚夾接零線。藍色鱷魚夾接地線。（數量：5個）。
2.2.6 工業鱷魚夾（選配件）
工業用鱷魚夾用於測試電壓信號用。黃色、綠色、紅色、黑色、藍色共五個。使用時,電壓測試線連線一端，顏色要求一致；連線測試端一側，黃色、綠色、紅色分別接A相、B相、C相電壓線，黑色鱷魚夾接零線。藍色鱷魚夾接地線。（數量：5個）。
2.2.7 測試表筆
測試表筆用於測試電壓信號用。紅色一個，黑色一個，共兩個。使用時,電壓測試線連線一端。（數量：2個）。
2.2.8 充電器
充電器用於給主機供電和給電池充電用。一個。使用時, 將充電器輸入插頭接於220V電源上，輸出端接於主機電源輸入端即可。（數量：1個）。
2.2.9 使用說明書
使用說明書詳細介紹了 電能質量分析儀的使用功能和操作方法。用戶在使用儀表測量前應仔細閱讀。（數量：1冊）。
2.2.10 電能質量分析儀光碟
電能質量分析儀光碟內附有電能質量數據分析軟體。通過該軟體，可對電能質量分析儀進行升級、數據上傳等操作，同時可對上傳的數據進行管理和進一步的分析。光碟內還附有使用說明書的電子文檔。（數量：1張）。
2.2.11 鋁合金儀器箱
攜帶型儀器箱是電能質量分析儀整套設備的包裝箱。主機及所有配件均裝在儀器箱內。用戶在使用完後，請及時把設備裝入儀器箱，以免設備受到損壞或缺失。（數量：1個）。
三、測量連線使用本儀表進行測量，需首先把將電壓測試線與主機連線。然後根據測試需要選擇合適的電壓測試探頭，連線電流感測器，讓電流感測器把需測量電流的導線夾住。儘量使導線垂直穿過電流感測器的夾合孔。如圖3.1所示。
圖3.1 儀表測量連線示意圖
連線測試探頭與測試源時，注意安全，防止觸電和短路的發生！
在進行連線時需特別注意電壓測試線的顏色與主機插座的顏色必須一致。同樣，電壓測試探頭的顏色也應相互配合。
黑色測試線連線主機黑色插座和黑色電壓測試探頭，接測試源的N線！
四、功能操作
儀表開機/關機
儀表面板上有一個按鍵，位於LCD屏右下方，此按鍵為儀表開關鍵。在儀表處於關機狀態時，按下此開關鍵，當儀表螢幕有顯示，開關鍵旁的小燈亮起時，表示儀表啟動完成。當儀表處於開機狀態時，按下開關按鍵幾秒鐘時間，即可關機。
主選單
儀表主選單
儀表主選單如上圖，螢幕上方紅色顯示的為儀表當前日期和時間，右上角藍色顯示的為儀表電池電量，字母”U”表示儀表當前有正確插接隨身碟，左上角的圖示被連續點擊三次，可將儀表當前螢幕顯示保存到儀表或隨身碟(如儀表當前正確插接好隨身碟)中。
連續兩次點擊同一個選單項即可執行該選單功能。各檢測功能分別說明如下。開始檢測前，先檢查儀表參數設定是否正確（見 系統設定 下的 儀表參數設定）。
