一、概述

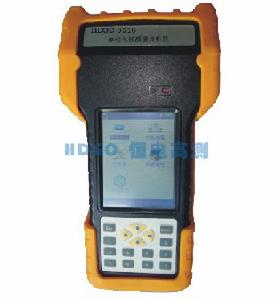

HDGC3510電能質量分析儀，是對電網運行質量進行檢測及分析的專用手持式儀表。可以提供諧波分析及單相功率品質分析等數據分析，配PC套用軟體，把採集的數據上傳至計算機，便於進行各種分析，以確定電網是否是安全運行的。
二、設計特點
1、設計模組化，運行可靠，測量數據全面並準確顯示電壓，電流的運行波形。
2、功能強大，可進行多項專業測試，並且能夠存入儀表，以便隨時查看或傳至計算機上進行分析。
3、純中國化設計，中文操作界面，符合中國人的操作習慣，人機界面友好，並有英文作業系統供必要時使用。
4、使用最新的線上可程式CPU，用戶可使用計算機更新儀表軟體，不斷提升儀表性能。
5、總諧波失真(THD)，高達50次的諧波及各次諧波的相位角。
6、長時間監測，連續測量電壓、電流、功率、和功率因數。
7、起動測量，可測量大功率負載起動或停止對電網的衝擊。
三、功能
l、基本參數測量
基本測量顯示電壓有效值、電流有效值、頻率等基本參數和電壓與電流的測量波形圖。對直流測量源進行測量時顯示的為平均值。
2、單相功率測量
單相功率測量顯示視在功率、有功功率、無功功率、功率因數。對直流測量源進行測量時顯示的為直流功率
3、三相功率測量
三相功率測量顯示三相三線制平衡負荷的視在功率、功率因數。
4、電網諧波測量
電網諧波測量分為電壓諧波、電流諧波的諧波測量，主要顯示1～50次諧波的狀況，可顯示次諧波（或基波）次數、諧波真有效值、諧波含有率（HR）、總諧波畸變率（THD)等參數和各次諧波的柱狀圖。
5、數字示波器功能
示波器顯示電壓與電流的測量波形圖，有運行保持（即手動捕捉）、觸發（即自動捕捉）三種工作狀態。
四、技術指標
| 項目 | 參數 |
| 輸入阻抗： | 1MΩ，20pF |
| 測量範圍： | 電壓真有效值10～700V 電流真有效值1A,10A,100A,1000A(選擇對應電流鉗） |
| 測量精度： | ±0.5% |
| 諧波測量： | 1～50次諧波 |
| 浪涌電流： | 2000A |
| 尖峰電壓： | 1000V |
| 記憶體容量： | 128M(Bit) |
| 顯示器： | 3.9寸320×240圖形LCD |
| 通訊接口： | USB |
