一體化高速雲台攝像機

一體化智慧型高速雲台，顧名思義，就是雲台、護罩、解碼器整合在一起，實現護罩上下，左右動作的裝置。與傳統意義的301雲台等整合不同的是，一體化智慧型高速雲台不是簡單的將幾個設備整合在一起，它配合一體化攝像機機芯的設計，可以實現高速球的類似功能，而其護罩自帶雨刷，上仰的監控角度設計，以及與紅外燈，雷射儀，熱成像儀等設備的易拓展性， 朝智慧型化，網路化，更全面的方向發展。

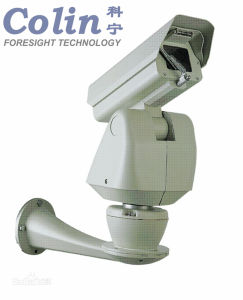

一體化智慧型高速雲台

1. 雲台參數
a) 電氣指標
【視頻輸出幅度】：1.0±0.2VP-P ，75?複合視頻信號
【信噪比（S/N）】：≥50dB
【手動速度】:（0.1°~180°/秒）/垂直（0.1°~60°/秒）
【預置速度】：240°/秒
【旋轉】： 水平360°連續旋轉，垂直0~90°帶自動翻轉
【焦距速度自動控制】：控制速度根據焦距的長短自動調節
【預置點】： 128個(不帶字元的40個)
【自動翻轉】：+33°至-80°
【自動掃描】：6條自動，1條自動掃描路線及速度可設
【同步方式】：內、外同步可選
【通信波特率】：2400/4800/9600/19200 bps
【地址範圍】：1~255

一體化紅外高速雲台

b) 物理指標
【視頻輸出接口】：BNC
【遠程控制】：RS485雙絞線
【環境溫度】：-40℃~+60℃
【環境濕度】：0~95％（無冷凝）
【防護等級】：全天候護罩，3000V防雷、防突波和防浪涌保護
【耗電量】：雲台10W，紅外開啟40W（室外）
【電源】：AC 24V/50Hz
【尺寸】：308×270（高×直徑）
【重量】：4㎏（不含支架電源）
2. 攝像機參數
可配置多種一體化攝像機：日立（HITACHI）、索尼（SONY）、悠克（LG）、世林（CNB）等。具體參數請查閱具體一體化攝像機。
3. 雲台性能特點
採用全新設計、整機結構緊湊、全金屬結構，內置恆溫裝置，機芯散熱迅速；安裝簡便，雲台轉動靈活，噪聲小，拍攝範圍廣，攝像機多項自動功能，為顧客提供完美優質的畫面。
a) 內置解碼器
1) 全數碼設計，所有數據均存貯在機芯內部，斷電時不會丟失。
2) 一體化集成設計，可靠性高。
3) 128個預置位隨意儲存。
4) 1-80號預置位支持自動巡航功能，1條巡航路徑可存儲16個預置位，每一個預置位停留時間可選（最大80秒）。
5) 採用RS485匯流排。
6) 利用擴展功能實現任何鍵盤能操作高速雲台所有功能。
b) 內置雲台
1) 全鋁合金結構、結構強度高，散熱性能好。
2) 精密步進電機驅動、運轉平穩、反應靈敏、定位準確。
3) 一體化集成設計，結構緊湊，接線快速、方便。
4) 精巧的機械驅動裝置，支持水平360°連續旋轉，垂直0-90°旋轉。
5) 每秒0.1°的水平慢速旋轉，圖像不抖動。
6) 可設定看守位（定時自動激活功能），雲台空閒時，可設定自動調用預置點。
7) 通電後自動恢復通電前動作。
c) OSD螢幕選單
1) 全中文選單選項。
2) 可視化OSD螢幕選單，通過鍵盤和螢幕選單顯示更改雲台信息及參數，操作簡單直觀。
3) OSD螢幕選單操作只需搖桿和調用或設定預置位。
4) 開機螢幕中文信息顯示，使操作更加直觀。
5) 螢幕所有提示信息都可設為關閉或打開。
4 適用範圍
適合大範圍的監控場合，如交通路況監控、廠礦油田生產監控、體育場館、機場、港口、車站、城市廣場等高端場合
