VGA信號放大器將RGBHV非平衡信號經寬動態廣播級直流回復、高清視頻緩衝濾波、獨家於業界採用680MHz,4000V/uS壓擺率超高清電流反饋型視頻放大晶片、音頻視頻地隔離、廣播級音頻分配、行場數字電路整形、視頻均衡預加重、廣播級分配、自激隔離匹配輸出為4口或多口高保真VGA視頻信號,確保信號輸出幅度及頻寬不會隨分配輸出所接負載變化而產生亮度及清晰度變化,寬動態設計兼容直流或交流輸出的VGA信號。
VGA信號放大器實現相關原理及特性
採用簡單的放大原理,或將傳送端信號放大,或將接收端已經衰減的信號放大。在接收端放大的方式一出來就被拋棄,因為他會將傳輸中的干擾一起放大,包括內部信號間的串擾。採用傳送端放大的設備在採用特製VGA視頻線纜為傳輸介質後,可以將電腦的VGA視頻信號傳輸上幾十米。但是隨後人們將VGA線材線芯越做越粗,沒有改變VGA傳輸技術原理的缺點越來越明顯:
第一,長距離VGA線材又粗又硬,不容易找到,需要到工廠定做,拐彎劇烈還容易出現內部斷裂,布線極為不便。
第二,VGA頭在焊接的時候也非常容易出各種問題(如駐波干擾,虛焊等)。
第三,它不能抵抗干擾,不能消去串擾。VGA線材本身決定它長距離傳輸內部串擾、共模干擾非常大。而隨著距離的增加,一些本來不是很強的干擾也在長距離的線材裡面變得強大,導致有些試驗環境下能成功而實際工程做了卻根本沒有辦法套用,造成返工或無法驗收的巨大損失。所以超過30米距離這種方式就不應該採用。
圖片

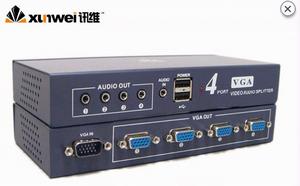

XW-VGP104一分四VGA立體聲長線驅動器將RGBHV非平衡信號經寬動態廣播級直流回復、高清視頻緩衝濾波、獨家於業界採用680MHz,4000V/uS壓擺率超高清電流反饋型視頻放大晶片、音頻視頻地隔離、廣播級音頻分配、行場數字電路整形、視頻均衡預加重、廣播級分配、自激隔離匹配輸出為4口高保真VGA視頻信號,確保信號輸出幅度及頻寬不會隨分配輸出所接負載變化而產生亮度及清晰度變化,寬動態設計兼容直流或交流輸出的VGA信號。R、L立體聲音頻信號經3.5mm立體聲音頻輸入進行音頻-視頻隔離分配轉換成4口立體聲信號輸,可採用一根高性能VGA電纜和一根立體聲電纜進行長線驅動傳輸。
訊維vga長線驅動器是於業界首家採用外接雙層USB供電結構(同時可用+5VDC外接電源轉換器),外接電源供電時USB接口亦可作為+5VDC輸出/輸入,可從VGA音頻雙絞線傳送器的USB口取電。本系列產品內部還具有正壓至負壓寬動態電源轉換、VGA-DDC2檢測、遠程頻率補償、視頻-音頻地迴路隔離等功能。
由於XW-VGP104採用高達680MHz頻寬的卓越視頻集成晶片並套用直流耦合型鉗位-濾波-放大電路,因此於業界同類產品相比最高兼容VGA格式可高達2300x1920/100Hz至3072x1536/100Hz,非常適用於國家級重點工程、超高解析度伺服器、工業控制、醫療、多媒體教學、KVM、液晶廣告工程、大螢幕顯示幕牆、視頻監控等各類需要VGA信號中長距離傳輸的套用。
