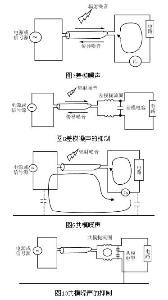

共模信號

共模信號是作用在差分放大器或儀表放大器同相、反相輸入端的相同信號。例如，平衡線對中引入到兩個平衡端的噪聲電壓。另外一個例子是加在平衡線上的直流電壓(例如：由於信號源與接收器之間的地電位差而產生的直流電平)。一種共模信號抑制電路，用來抑制在2根導線中以相同相位傳輸的共模信號，其特徵在於，具備：第1繞組，在規定的第1位置處插入在一根導線上；第2繞組，在與上述第1位置相對應的第2位置處插入在另一根導線上並耦合到上述第1繞組上，與上述第1繞組協同來抑制上述共模信號；第3繞組，耦合到上述第1繞組和第2繞組上，用來使上述第1 繞組和第2繞組之間產生互感；以及反相信號傳送裝置，連線在[上述第3繞組上並在與上述第1位置不同的第3位置處連線在上述一根導線上，進而，在與上述第3位置對應、與上]述第2位置不同的第4位置處連線在上述另一根導線上，傳送用以抑制上述共模信號的反相信號，上述共模信號的產生源，除了第1位置和第3位置之間的位置及第2位置和第4位置之間的位置之外，當位於比接近第1和第2位置更接近第3和第4位置的位置時 。

主權

一種共模信號抑制電路，用來抑制在2根導線中以相同相位傳輸的共模信號，其特徵在於，具備：第1繞組，在規定的第1位置處插入在一根導線上；第2繞組，在與上述第1位置相對應的第2位置處插入在另一根導線上並耦合到上述第1繞組上，與上述第1繞組協同來抑制上述共模信號；第3繞組，耦合到上述第1繞組和第2繞組上，用來使上述第1 繞組和第2繞組之間產生互感；以及反相信號傳送裝置，連線在[上述第3繞組上並在與上述第1位置不同的第3位置處連線在上述一根導線上，進而，在與上述第3位置對應、與上]述第2位置不同的第4位置處連線在上述另一根導線上，傳送用以抑制上述共模信號的反相信號，上述共模信號的產生源，除了第1位置和第3位置之間的位置及第2位置和第4位置之間的位置之外，當位於比接近第1和第2位置更接近第3和第4位置的位置時 。

上述反相信號傳送裝置檢測共模信號，並將與檢測到的共模信號反相的上述反相信號供給到上述第3繞組，上述第3繞組經由上述第1繞組和第2繞組，將上述[反相信號注入到上述2根導線，上述共模信號的產生源，除了第1位置和第3位置之間的位置及第2位置和第4位置]之間的位置之外，當位於比接近第3和第4位置更接近第1和第2位置的位置時，上述第3繞組檢測共模信號，上述反相信號傳送裝置將與由上述第3繞組檢測到的共模信號反相的上述反相信號注入到上述2根導線。
