基本信息
產品名稱：РПО-A式93mm火箭筒РеактивныйПротивотанковыйГранатомё
РПО-A式93mm火箭筒тРПО-A
2010年現狀：生產
基本概述
РПО-A式93mm火箭筒是前蘇軍於７０年代末裝備的一種新型步兵火箭發射器，主要利用霧化雲爆劑吸收空氣中氧氣之後瞬爆的破壞力，摧毀掩體、野戰工事、城鎮壁壘、軍事器材、裝甲戰車和消滅暴露的有生目標。通常一個士兵可攜帶２具，各兵種均可使用，尤其適用於快速突擊分隊、摩步兵和空降部隊。
結構特點

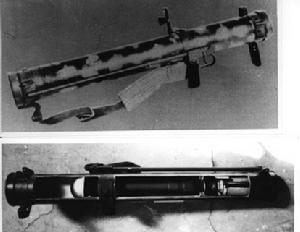

１．火箭筒РПО-A式93mm火箭筒由發射筒、前後端蓋、發射機構、擊發機構、保險裝置、發火系統、摺疊式前手柄組件、握把、瞄準具以及背帶等組成。發射筒用玻璃纖維布浸塗樹酯纏制而成，採用單筒式結構，壁厚５ｍｍ。筒身兩端和中部的鋼製加強箍用樹酯膠與筒身固接，前加強箍上焊有準星框支架和手柄支耳，後加強箍上焊有背帶環支耳和發火系統組件，中加強箍左側焊接握把支耳，右側焊接表尺座和光學瞄準鏡安裝基座。前後端蓋由帶加強筋的鋼螺帽、薄鐵皮蓋和橡膠密封環組成，與筒身螺接，並由樹酯封固，發射時不必打開。發射機構在握把上部，由扳機、扳機軸、扳機簧、拉桿、拉桿簧、拉桿導筒等組成。擊發機構由擊針、擊針簧、擊針座組件等組成。發火系統包括ＫＢＭ－３火帽、火帽座、П－２００擴燃藥及藥室組件、導火管和點火具等。握把為後向摺疊式，當處於摺疊狀態時，擊發機構也處於保險狀態。此外，還設有專用扳機保險，以確保使用安全。
２．瞄準裝置該火箭筒採用機械瞄準具和光學瞄準鏡，機械瞄準具由準星和摺疊式表尺組成。光學瞄準鏡放大率為２．５倍，視場１２°，質量為９５２ｇ。
３．彈藥該火箭筒發射雲爆火箭彈，雲爆彈由風帽、彈體、雲爆劑、起爆劑、引信和尾翼等組成。風帽用鋁合金薄板衝壓而成，彈體為鋁合金鏇壓件。３片斜置尾翼，平時卷繞在彈體上，彈出筒口後展開，以提高彈道的穩定性。發動機燃燒室用合金鋼沖制而成，在底螺上有８個周邊排列的噴管，底螺中間是調壓板，有１９個調壓孔。發動機中部有一管形結構組件，與燃燒室前端弧形部位螺接，管體徑向有５排環形配置的排氣孔，管體前端為噴孔，由膠塞密封，後端連線點火具。火箭發動機底螺外面的護裙環上，有對稱的４個矩形孔，全彈裝入火箭筒內時，插入兩條薄鋼帶，並卡緊在發射筒上，以限制在筒內的相對移動。
性能數據
口徑----------------------------------------------------------93ｍｍ
火箭筒長------------------------------------------------------920ｍｍ
火箭筒戰鬥總質量----------------------------------------------12kg
配用彈種------------------------------------------------------雲爆彈，燃燒彈，發煙彈
彈徑----------------------------------------------------------93ｍｍ
彈長----------------------------------------------------------約724ｍｍ
初速----------------------------------------------------------120ｍ／ｓ
膛口保險距離--------------------------------------------------8～25ｍ
直射距離------------------------------------------------------200ｍ
有效射程------------------------------------------------------600ｍ
最大射程------------------------------------------------------1000ｍ
瞄準裝置------------------------------------------------------機械瞄準具，光學瞄準鏡
