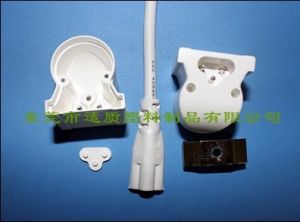

led日光燈燈頭

led日光燈燈頭

  Led日光燈燈頭需要符合GB18774-2002規定的扭矩試驗和GB2799-2001規定的尺寸要求。其中,GB18774-2002規定的扭矩試驗要求高溫試驗前後都須符合該標準2.3.1條款的規定,即扭矩試驗施加時,燈頭各部件之間的轉動不超過6°。燈頭施加的高溫條件為(125±5)℃,加熱時間為(2000±50)h。如果使用G13燈頭,並且燈功率大於40W時,高溫條件為:(140±5)℃。高溫條件和持續時間對於燈頭使用塑膠材料的LED日光燈燈頭的考核比較嚴酷,

一、LED日光燈燈頭的內部接線標準

LED日光燈燈頭的標準的要求,LED日光燈使用的內部接線需要考核的地方主要是線徑和絕緣厚度,機械損傷,絕緣層受熱溫度,以及絕緣是否符合要求四個方面。一般而言,內部線在機械損傷的防護方面不會有問題,主要問題會出在其他三個方面。
按照GB7000.1標準的要求,正常電流低於2A(一般LED日光燈的工作電流不會超過2A)時,內部導線的標稱截面積不小於0.4mm2,絕緣層厚度不小於0.5mm。並且,從絕緣角度講,由於鋁殼屬於可觸及金屬部件,內部基本絕緣不能與鋁殼直接接觸,這就要求內部導線需為雙重絕緣線,除非有相關證書能證明導線的絕緣層能符合加強絕緣要求,這時內部線使用單層絕緣線也是可以的。但目前市場上LED日光燈使用的內部線很少同時考慮到截面積、絕緣層厚度和絕緣線等級的要求。
另外,LED日光燈燈頭的內部導線在走線的時候,還需要注意避免導線與內部電源發熱較大的部件直接接觸,例如變壓器、濾波電感、橋堆、散熱片等,因為這些部件在LED日光燈工作時,溫度很有可能會超過內部導線絕緣材料的耐熱溫度值。內部導線走線時不接觸發熱較大的部件,能避免產生絕緣層局部過熱導致的絕緣層破損,產生漏電或者短路等安全問題。

二、節能燈與LED日光燈燈頭的現狀怎樣?

由於白熾燈有著壽命短,能耗大,加上能源成本不斷上漲的諸多原因,LED日光燈燈頭代替白熾燈登上歷史舞台是必然的事情,那么代替它的節能燈與LED日光燈燈頭,那個能做得更好?那個才是白熾燈的真正人?我們不妨來看看,節能燈與LED燈的對比吧。
目前,節能燈是消費者日常使用最廣泛的白熾燈替換產品。其效率是白熾燈泡的五倍以上,平均壽命大約為8,000小時,技術成熟,與燈飾、燈具匹配性好,是一種簡單而相對低成本的替換選擇。然而,節能與環保本應該相得益彰的,但在節能燈身上,兩者卻走到了,含汞的問題注定了節能燈終將被替換的宿命:一隻普通節能燈平均含汞量0.5毫克,這些汞浸入地下會造成大約180噸水的污染。如果廢舊節能燈處置不當,很可能成為“生態殺手”,而且廢舊節能燈也已處理不當“好多年”,甚至現今仍沒有合適的政策和措施出台。
1、節能燈的現狀
近年來,我們國家一直在通過大量人力、物力、財力推廣使用節能燈。隨著白熾燈的淘汰,被“騰”出來的市場為節能燈帶來了巨大的發展空間,越來越多的照明企業紛紛推出節能燈產品,搶占剩餘市場。
2、LED日光燈燈頭的現狀
LED光源的更長壽命、高效、節能、環保等“理論優勢”已經通過了實踐的檢驗,LED光源的各項性能參數已不是以前常說的“在改善”,而是“在進一步提高”,LED產業整體的發展前景被普遍看好。
隨著白熾燈的逐步淘汰和國家對節能照明產品的補貼,LED照明市場已在加快推進。業界甚至把2012年寄望為LED室內照明普及元年,LED的觸角也正逐步深入到家居照明市場。但目前LED照明產品的價格問題仍然是阻礙LED大舉進入家居照明市場的最主要因素。在價格方面,市場上1.2米長、21瓦的LED燈管的零售價正常在200元以上,而同樣長度和瓦數的傳統日光燈管價格基本在10元以下;在白熾燈的替換成本上,LED燈泡與傳統節能燈在正常情況下也存在至少8倍以上的價格差異。這樣的價格差距自然是LED照明進入家居的最大障礙。不少燈具經銷商也表示,目前LED家用照明尚處於推廣階段,更多的消費者還是趨向於購買價格相對較低的節能燈;在家用市場,節能燈仍為LED照明產品推廣的最大勁敵,而且家居照明也始終是節能燈所擅長的領域。
LED日光燈燈頭無疑是今後照具發展的方向,但是怎樣降低LED燈具的成本就成了LED是否能普及市場的一個重要環節。其實在這幾年時間裡面,LED照具的價格都在以每年35%-50%速度在下降,方田科技相信在不久的時間裡,LED日光燈燈頭價格將會下降到家家戶戶都能接受的範圍,到時候就是LED照明時代的到來了。

三、LED日光燈燈頭的內部電路分析

LED日光燈燈頭的內部電路分析,現在LED日光燈燈頭可以說是多款多樣,客戶想要怎么樣的,led日光燈燈頭生產廠家就可以生產怎么樣的燈頭,那今天我們就去了解一下關於日光燈燈頭的內部電路分析,詳情如下:
led日光燈燈頭雙穩態電路復位,即Q端為0。此時VT截止,電感LT中儲存的能量通過一極管VD1供給負載,同時對C進行充電。當負載電壓要跌落時,電容C放電,這時輸出端可獲得高於輸大端的穩定電壓。輸出的電壓由分壓器R1和R2分壓後輸入誤差放大器,並與基準電壓一起去控制脈衝寬度,由此而獲得所需要的電壓。
照明用LED光源的VF電壓都很低,一般情況下為2.75~3.8V,IF一般為15~1,400mA。因此,LED驅動IC的輸出電壓是VFxN或VFx1,IF保持恆流在15~1,400mA。LED燈具使用的LED光源有小功率(IF為15~20mA)和大功率(IF大於200mA)二種。小功率LED多用做製作LED日光燈、裝飾燈、格柵燈。
LED日光燈燈頭大功率LED被用來做家庭照明燈、射燈、水底燈、洗牆燈、路燈、隧道燈、汽車工作燈等。功率LED光源是低電壓、大電流驅動的器件,其發光強度由流過LED的電流大小決定。電流過大會引起LED光衰減,電流過小會影響LED的發光強度。因此,LED的驅動需要提供恆流電源,以保證大功率LED使用的安全性,同時達到理想的發光強度。在LED照明領域,為體現出LED燈節能和長壽命的特點,正確選擇LED驅動IC至關重要。沒有好的驅動IC的匹配,LED照明的優勢無法體現出來。

四、剖析LED日光燈燈頭的常見安全隱患

LED日光燈燈頭的常見遇到的安全隱患問題通常分為:結構方面、內部接線、防觸電保護、絕緣電阻和電氣強度以下幾點。
1、絕緣電阻和電氣強度,主要體現在從電氣的分類看,LED日光燈燈頭屬於II類防電擊類型,這就要求LED日光燈燈頭的輸入到可觸及件之間,以及輸入到安裝表面之間需要滿足加強絕緣級的絕緣電阻和抗電強度要求。目前很多LED日光燈燈頭在進行絕緣電阻試驗時能通過,但抗電強度試驗通不過,主要是內置電源的變壓器選擇以及LED模組鋁基板的安裝位置所導致。很多企業出於節約成本或者電源效率高的目的,選擇使用非隔離變壓器,這就會導致內置電源的輸入和輸出端之間不能滿足加強絕緣級的抗電強度要求。同時,由於在安裝時,LED模組的鋁基板與金屬外殼直接接觸,這就導致輸入端到可觸及件之間的絕緣等級不能滿足加強絕緣級的抗電強度要求。
2、防觸電保護我們要做到,LED日光燈燈頭在防觸電保護方面,可能會出現不合格的情況一般有兩種,一是燈頭與燈體之間未可靠連線導致人手可直接拆下燈頭,從而導致試驗能直接觸及內部帶電部件;二是內部絕緣未做好,導致外殼漏電。
3、內部接線方面根據GB7000.1標準的要求,LED日光燈燈頭使用的內部接線需要考核的地方主要是線徑和絕緣厚度,機械損傷,絕緣層受熱溫度,以及絕緣是否符合要求四個方面。一般而言,內部線在機械損傷的防護方面不會有問題,主要問題會出在其他三個方面。按照GB7000.1標準的要求,正常電流低於2A(一般LED日光燈燈頭的工作電流不會超過2A)時,內部導線的標稱截面積不小於0.4mm2,絕緣層厚度不小於0.5mm。並且,從絕緣角度講,由於鋁殼屬於可觸及金屬部件,內部基本絕緣不能與鋁殼直接接觸,這就要求內部導線需為雙重絕緣線,除非有相關證書能證明導線的絕緣層能符合加強絕緣要求,這時內部線使用單層絕緣線也是可以的。但目前市場上LED日光燈燈頭使用的內部線很少同時考慮到截面積、絕緣層厚度和絕緣線等級的要求。
最後,結構方面LED日光燈燈頭容易出現問題的是燈頭、螺釘、基本絕緣與可觸及金屬件的接觸這三個地方。
