核心電晶體數量:14億 * 2
DirectX版本支持:DirectX 10
著色器數量:240 * 2
著色器頻率:1242MHz
理論峰值計算能力:約0.983TFLOPs * 2
GPU I/O:PCI-E 2.0
視頻加速相關技術:PureVideo HD
滿載功耗:289W
生產工藝:55nm
流處理器(Shader)數量:2×240個
光柵操作單元(ROP)數量:2×28個
紋理過濾單元(TMU)數量:2×80個
核心頻率:576MHz
顯存頻率(等效):1998MHz
顯存位寬:2×448-bit
顯存容量:2×896MB
顯存規格:GDDR3
顯存頻寬:224GB/s
紋理填充率:92.2GT/s
Quad SLI技術:支持
輸出接口:2×Dual-Link DVI-I、1×HDMI
散熱器規格:雙插槽
PCB長度:10.5英寸(26.7厘米)
整卡最大功耗:289W
輔助供電接口:一個六針、一個八針

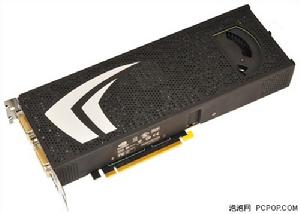

GTX295公版是雙GTX275降頻的結果。很明顯是出於控制功耗考慮,如果能換用水冷等更強勁的散熱器,肯定還會有不小的超頻空間。
GTX295採用了兩塊PCB板面對面、中間放置散熱器的三明治式結構,同時新的55nm核心看起來和現在的65nm核心基本一樣大,因為55nm只是介於65nm和40nm之間的半節點工藝,不會大幅縮小核心面積。
