概述
力控CommBridge是配合I/O驅動程式使用的一個擴展組件，通過CommBridge，原來僅支持直接串口通信的驅動程式可以通過GPRS/CDMA等行動網路對I/O設備進行數據採集，也可以和PortServer通訊程式配合使力控軟體之間通過GPRS/CDMA等行動網路進行通訊來滿足SCADA系統的需要。

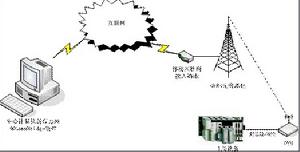

圖5-14為CommBridge基於GPRS的典型套用示意圖：
圖5-14
由於GPRS/CDMA自身網路的特點，用該技術實現數據通信時一般僅適合於：間斷的、突發性的數據傳輸或頻繁的、少量的數據傳輸。不適合於頻繁的、大量數據傳輸。
在實現中心站與多個DTU通信時，由於CommBridge對每個DTU採用了單獨的信道管理與數據緩衝區管理，數據收發控制採用並發處理算法，因此通信效率不會因DTU數據量的增加而受到影響。
CommBridge配置

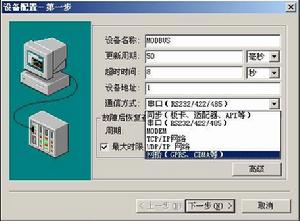

如果要使用CommBridge實現GRPS/CDMA方式對I/O設備的採集，在定義I/O設備時，需要將“通信方式”切換為“網橋”方式（關於定義I/O設備的詳細信息請參閱本手冊第二章內容）。如圖2.1所示：
需要注意的是，並不是所有的I/O設備都支持“網橋”方式。目前僅限於採用串口協定的I/O設備可以使用“網橋”方式。對於不支持“網橋”方式的I/O設備，如果在上述定義設備時強制設定為“網橋”方式，將導致通信故障。

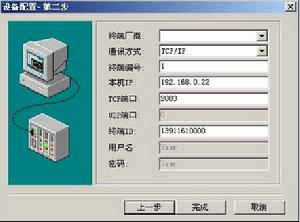

單擊“下一步”按鈕，彈出下面對話框：
圖2.2
終端廠商：選擇使用的終端設備（DTU）的生產廠商。目前CommBridge支持國內大多數主流的終端設備（當選擇不同終端廠商時，其它參數會有一些小的變化）。
通訊方式：選擇終端設備的網路通信方式：TCP/IP或UDP/IP。
終端編號：CommBridge支持在一個系統中使用多個廠商的多個終端設備，需要對所有終端進行統一編號。編號從1開始，每個終端的編號要唯一。如果終端的採集端為RS485並且連線了多個I/O設備，那么在指定這些設備的終端編號時都要指定為同一編號。
本機IP：指定本機網卡的IP位址。
TCP連線埠：指定連線到本機TCP網路使用的連線埠。
UDP連線埠：指定連線到本機UDP網路使用的連線埠。
終端ID：由終端廠商為每個終端設定的唯一標識。很多數廠商直接採用SIM卡號碼作為終端ID。具體情況需要參考終端的使用手冊。
用戶名/密碼：某些終端廠商提供的終端設備提供了安全登錄功能，需要指定登錄用戶名與密碼。
CommBridge啟動設定

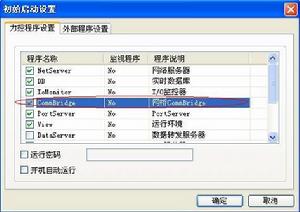

力控運行系統可以自動啟動CommBridge服務程式。在開發系統DRAW中設定“系統配置\初始啟動程式”，如圖3.1所示，“CommBridge”項要確定被選中：
圖3.1

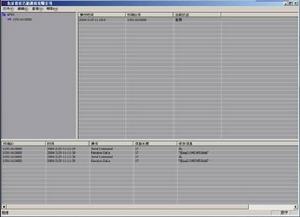

CommBridge服務程式也可以手工啟動。選擇開始選單中“力控6.0\擴展組件\CommBridge”命令可以啟動CommBridge服務程式。如果CommBridge已經啟動，選擇上述手工啟動時並不會啟動CommBridge程式的新的實例，而是將已經啟動的CommBridge進程的視窗置為頂層顯現出來。點擊CommBridge右上角“關閉”按鈕，CommBridge並不退出，而是縮小為程式圖示隱藏在系統列。CommBridge在系統列上顯現的圖示形式為：
圖3.2
說明：以上內容來源於力控的監控組態軟體ForceControl 6.1的在線上幫助文檔。
