ZW自吸式排污泵概述
ZW自吸排污泵是在反覆研究國內外同類產品技術的基礎上成功開發的一種結構新穎的產品，ZW自吸式排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能、使用維修方便。各項技術性能居國內領先，達到國際先進水平，具有廣闊的套用市場和發展前景。產品執行JB/T6535-92《離心式防水泵的技術條件》標準。
ZW自吸式排污泵ZW自吸式排污泵結構簡圖
ZW自吸式排污泵| 序號 | 部件名稱 | 序號 | 部件名稱 | |
| 1 | 進口接管 | 5 | 葉輪 | |
| 2 | 進口單向閥 | 6 | 機械密封 | |
| 3 | 出水接管 | 7 | 軸承座 | |
| 4 | 泵體 | 8 | 泵軸 |

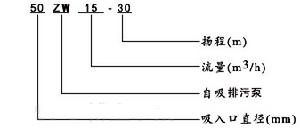

ZW自吸式排污泵型號意義:
ZW自吸式排污泵ZW自吸式排污泵
泵的類型[1]：1.污水泵系列2.自吸泵系列
套用領域：1.農業灌溉2.污水處理3.建築施工4.樓宇設備5.輕工行業6.其他領域
泵的用途：1.真空引水2.給排污水4.坑內排水5.工地排水8.其他用途
使用場合：1.把原水引到淨水場4.排放污水、雨水5.把污水提升到高處10.賓館、餐廳等排污水污物11.其他使用場合
泵體材質：1.鑄鐵
ZW自吸式排污泵使用範圍
1.介質PH值鑄鐵泵為6～9，不鏽鋼泵為1～14。
2環境溫度≤45℃，介質溫度≤60℃。
3.通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。
4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米泵的特性：1.污水：無腐蝕性的污水2.污水：長纖維雜質液體3.污水：含有沉澱物的污水4.污水：含有泥、沙的廢水5.污水：其它有雜質的液體
ZW自吸式排污泵性能參數
| 型號 | 流量Q (m3/h) | 揚程 (m) | 電機功率 (KW) | 轉速 (r/min) |
| 25ZW8-15 | 8 | 15 | 1.5 | 2900 |
| 32ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 32ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 40ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 40ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 40ZW15-30 | 15 | 30 | 3 | 2900 |
| 50ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 50ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 50ZW15-30 | 15 | 30 | 3 | 2900 |
| 65ZW30-18 | 30 | 18 | 4 | 1450 |
| 65ZW20-30 | 20 | 30 | 5.5 | 2900 |
| 65ZW15-30 | 15 | 30 | 3 | 2900 |
| 65ZW20-14 | 20 | 14 | 2.2 | 2900 |
| 65ZW25-40 | 25 | 40 | 7.5 | 2900 |
| 65ZW30-50 | 30 | 50 | 11 | 2900 |
| 80ZW40-16 | 40 | 16 | 4 | 1450 |
| 80ZW40-50 | 40 | 50 | 18.5 | 2900 |
| 80ZW65-25 | 65 | 25 | 7.5 | 2900 |
| 80ZW80-35 | 80 | 35 | 15 | 2900 |
| 80ZW50-60 | 50 | 60 | 22 | 2900 |
| 100ZW100-15 | 100 | 15 | 7.5 | 1450 |
| 100ZW80-20 | 80 | 20 | 7.5 | 1450 |
| 100ZW100-20 | 100 | 20 | 11 | 1450 |
| 100ZW100-30 | 100 | 30 | 22 | 2900 |
| 100ZW80-60 | 80 | 60 | 37 | 2900 |
| 100ZW80-80 | 80 | 80 | 45 | 2900 |
| 125ZW120-20 | 120 | 20 | 15 | 1450 |
| 125ZW200-15 | 200 | 15 | 15 | 1450 |
| 150ZW200-15 | 200 | 15 | 15 | 1450 |
| 150ZW250-25 | 250 | 25 | 45 | 2900 |
| 200ZW280-14 | 280 | 14 | 22 | 1450 |
| 200ZW300-18 | 300 | 18 | 37 | 1450 |
| 200ZW280-28 | 280 | 28 | 55 | 1450 |
| 250ZW420-20 | 420 | 20 | 55 | 1450 |
| 300ZW800-14 | 800 | 14 | 55 | 1450 |
ZW自吸式排污泵故障原因及解決辦法
| 自吸排污泵故障現象 | 自吸排污泵故障原因分析 | 自吸排污泵故障排除方法 |
| 自吸式排污泵不出水 | 泵體內未加儲液或儲液不足 | 加足 |
| 吸入管路漏氣 | 消除管路漏氣現象 | |
| 電壓過低 | 調整電壓 | |
| 吸程過高或吸入管路太長 | 降低吸程或縮短管路 | |
| 機械密封泄漏過大 | 修理或更換 | |
| 自吸式排污泵出水不足 | 因使用不當，葉輪流道或吸入管路被堵塞 | 消除堵塞物 |
| 葉輪磨損嚴重 | 更換葉輪 | |
| 功率不足轉速太低 | 調整至額定轉速 | |
| 自吸式排污泵噪音、振動過大 | 底腳不穩 | 加固 |
| 軸承磨損嚴重 | 更換軸承 | |
| 泵與電機主軸不同軸 | 調整同軸度 | |
| 自吸式排污泵軸承溫度過高 | 潤滑脂變質或乾燥 | 更換潤滑脂 |
| 軸承損壞 | 更換 | |
| 自吸式排污泵泄漏 | 聯接螺栓鬆動 | 固緊 |
| 密封件磨損 | 更換 |
