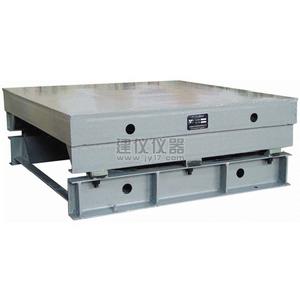

ZT-1×1振動台

ZT-1×1振動台

標準要求產品ZT-1×1振動台符合JG/T3020標準要求。 固定在活動台面底部的振動電機是採用雙向出軸電機,在軸兩端裝有需要的激動力,使振動台面產生振動。 振動台出廠時振動力已調妥。

產品信息

ZT-1×1振動台 ZT-1×1振動台
ZT-1×1振動台
名 稱:振動台
型 號:ZT-1×1 型
出 廠 價:5800元
瀏 覽 量: 2962 次
相關資料:產品符合JG/T3020標準要求

•分類標籤:1平米振動台 振動實驗台 振動試驗台

•產品簡介:ZT-1×1振動台是在實驗室範圍內生產混凝土製品的一種主要設備,適用於製作混凝土骨料顆粒不大於40mm,製品高度不超過200mm的乾硬性混凝土製品,只要其重量和平面尺寸在振動台所允許範圍內,均可採用本振動台進行振實成型。

•價格說明:ZT-1×1振動台 市場價格:5800元

標準要求

•產品ZT-1×1振動台符合JG/T3020標準要求。

技術參數

台面尺寸 1000×1000mm
空載振幅 0.5mm
最大載重 250Kg
振動頻率 50Hz
包裝尺寸 120×110×55cm
毛重/淨重 350/300kg
電壓功率 380V/1.1KW

產品的主要結構

ZT-1×1振動台 ZT-1×1振動台

振動台主要由台面,底架及振動電機組成。結構如圖所示。

台面與底架均系型鋼焊接結構,具有一定的剛性。中間墊入硬性橡膠,它是活動台面與固定底架之間的減振支撐裝置起消振作用。在底架上部裝有六隻定位銷與台面底部六隻定位孔相配,保證活動台面在振動時定位。固定在活動台面底部的振動電機是採用雙向出軸電機,在軸兩端裝有需要的激動力,使振動台面產生振動。兩組偏心塊封閉在電機殼內,具有結構簡單,噪聲低等優點。

吊運與安裝

1 吊運:

台面與底架兩側面有四隻Φ40孔,為起吊孔,整機運輸時,採用底架兩側面四隻起吊孔,作為整機運輸用。在拆卸台面時,採用台面兩側面四隻起吊孔,應先將起重設備裝置鉤套入孔內,將台面提高約5cm,使活動台面與底架下的定位銷脫離後,方可吊運台面。

2 安裝:

ZT-1×1振動台 ZT-1×1振動台

振動台在安裝前應先將安裝水泥基礎上按“地腳螺栓位置尺寸圖”位置澆埋妥四隻M16地腳螺栓。水泥基礎上平面必須校水平。然後填入消振橡膠墊層,在安裝底架擰緊固定螺栓時要找正底架水平。在安裝活動台面前,將硬性橡膠填入底架上部,台面與底架安裝入座後,發現台面四角不平,可在未壓緊的橡膠墊層處再墊入薄橡皮至台面四周均勻壓緊為止。

使用與維護

1 振動台安裝完畢後生產試車時,須先開車(空載)3~5min,後停車擰緊全部緊固零件,反覆2~3次,方可正式投入運轉生產。

2 振動台在生產作業中,裝有混凝土試品的試模的放置必須與台面的中心線對稱,使負載平衡。

3 振動電機應有良好的可靠地線。

4 振動台在生產作業過程中如發現噪聲不正常,應立即停止生產,切斷電源全面檢查緊固零件是否鬆動。必要時要檢查振動電機內偏心塊是否鬆動或零件損壞。擰緊鬆動零件,調換損壞零件。

5 振動台出廠時振動力已調妥。維修振動電機時,偏心快位置不允許變動。

附屬檔案

1 M16地腳螺栓,M16螺母,槽鋼用斜墊圈16各4件。

2 消振橡膠墊層2件。
