產品簡介

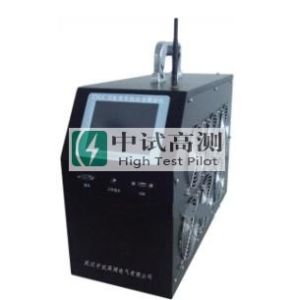

ZSGC-II直流系統綜合測試儀，是根據國家關於《電力系統用蓄電池直流電源裝置運行與維護技術規程》的相關要求而設計出，可實現對不同容量充電機及蓄電池組容量的檢測和試驗，並能準確可靠測試出變電站直流電源系統的穩壓精度、穩流精度、紋波係數等參數。產品功能
1、綜合測試功能：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，並計算出穩壓精度、穩流精度、穩壓紋波係數和穩流紋波係數。
2、穩壓精度測量功能：
交流輸入電壓在額定電壓±10%範圍內變化，負荷電流在0～100％額定值變化時，直流輸出電壓在調整範圍內的任一數值時其穩壓精度。3、穩流精度測量功能：
交流輸入電壓在額定電壓±10%範圍內變化，輸出電流在20％～100％額定值的任一數值，充電電壓在規定的調整範圍內變化時其穩流精度。
4、紋波精度測量功能：
充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出穩壓紋波係數和穩流紋波係數。
5、蓄電池放電功能：
數位化控制恆流放電，自動實現實時監測單節和整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，並計算出放電容量。
6、線上監測放電功能：
可以實時通過無線通信監測，記錄單節或整組蓄電池的電壓，並在PC機上實時曲線和柱狀圖顯示。
7、自動保護功能：
可通過設定蓄電池組和單體電池最低保護電壓、放電容量、放電時間四種門限報警而實現自動保護。
8、數據分析功能：
可通過PC機軟體，對測量數據進行系統分析。
產品特點
1、採用大螢幕液晶屏顯示，全中文界面，觸摸方式操作，使用簡便。2、全自動測試：僅需依據充電機技術指標設定相關測試參數，裝置就可全自動完成交流電壓調整、載入負載電阻、參數測試、自動記錄測試值並停止測試等功能。
3、可自動線上實時檢測、記錄單節或整組電池的電壓。
4、具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成衝擊；也可根據需要人為終止正在進行的測試過程。
5、可將數據傳入計算機，進行入庫管理，可以進行長期歷史數據保存和分析。
產品參數
項目 參數三相調壓裝置功率 15KVA，額定電流：50A
環境溫度 -20℃+55℃
工作電源 AC220V±15％頻率50HZ
額定放電電流 ≤50A（電流可定做）
直流電壓Vdc 0～280V±0.5％
紋波電壓Vpp 0～10V±0.5％
直流電流測量 0～50A±1％
放電電流 0～50A
記憶體容量 128M位FLASH
顯示屏 320×240彩色圖形LCD+觸控螢幕
通訊接口 USB
外形尺寸及重量 主裝置體積：500×360×420(mm)
調壓裝置重量 18Kg
主裝置重量 15Kg
調壓裝置體積 260×350×600(mm)
適用電壓等級 110V和220V（48V系統，電流200A，訂貨註明）
三相調壓裝置與放電測量負載分開。
