ZPMD型礦用自平衡多級離心泵

概述

ZPMD型礦用自平衡多級離心泵用於輸送顆粒含量≤1.5%,粒度≤1.3mm,溫度為-20℃~80℃的中型礦進水及其他類似的污水。

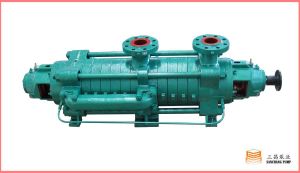

ZPMD型礦用自平衡多級離心泵ZPMD型礦用自平衡多級離心泵

參數範圍

流量Q:3.75~850m3/h
揚程H:19~1800m

型號意義

ZPMD85-67x7
ZP——高效自平衡

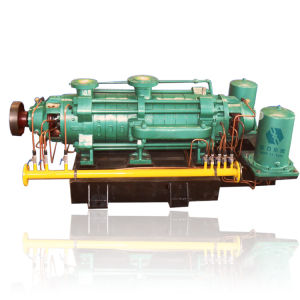

自平衡多級泵自平衡多級泵

MD——礦用多級離心泵
85——泵的設計點流量85m3/h
67——泵的單級設計點揚程是67m
7——泵的級數

結構簡介

ZPMD型礦用自平衡多級離心泵 的吸入口可以垂直向上或水平、排出口垂直向上布置。主要有:進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流、減壓裝置、擋套、軸承體、過渡管等零件組成;中段由高強度的穿槓螺栓和進出水段聯接,泵的進水段、中段、出水段之間的密封面均採用二硫化鉬潤滑脂金屬面硬密封;轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成;軸承採用“固-游式”乾油潤滑結構,驅動端採用圓柱滾子軸承,末端採用角接觸球軸承;泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成;轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換。
ZPMD型礦用自平衡多級離心泵結構圖ZPMD型礦用自平衡多級離心泵結構圖

軸的密封形式有機械密封和填料密封兩種。泵採用填料密封時,填料環的位置安放要正確,填料的鬆緊程度必須適當,以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內,腔內要通入一定壓力的水,起水封、水冷及水潤滑作用。在軸封處裝有可更換的軸套,以保護泵軸。

工作原理

ZPMD型礦用自平衡多級離心泵軸在電動機的帶動下旋轉,對液體作功,使其能量增加,從而使需要數量的液體由吸入池經由泵的進水段、正葉輪、正導葉、中段、出水段的水平出水口、過渡管、次級進水段、反葉輪、反導葉、出水段的垂直出水口後,將液體源源不斷的送出。
