ZCQ型自吸式磁力驅動泵

產品簡圖

型號：ZCQ 自吸式磁力驅動泵

型號：ZCQ 自吸式磁力驅動泵

概述

ZCQ型自吸式磁力驅動泵（簡稱：ZCQ磁力泵）是上海豐企實業有限公司根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外最新技術，並經過本廠工程技術人員反覆研究試驗而成功的新產品，ZCQ磁力泵的性能達到國外同類產品九十年代先進水平。以靜密封取代動密封，使泵的過流部件處於完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均採用了耐腐蝕的不鏽鋼、鋼玉陶瓷、四氟石器等材料製造，即有CQ型磁力驅動泵的功能，又集自吸於一身，不需底閥和引灌水、自吸高度4米。結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用於石油、化工、製藥、電鍍、印染、食品、科研等單位抽送酸、鹼、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

型號意義

例如: ZCQ32-25-145
ZCQ-自吸式磁力驅動泵
32-泵進口直徑(mm)
25-泵出口直徑(mm)
145-葉輪直徑(mm)

結構示意圖

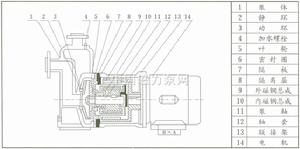

ZCQ磁力泵 結構示意圖

ZCQ磁力泵 結構示意圖

性能參數

型號 口徑 揚程 m 流量 升/分 電機功率 KW 轉速 轉/分 電壓 V 自吸性能 m/3分
進口 出口
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-160 50 40 25 240 4 2900 380 4
ZCQ50-40-145 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 150 22 2900 380 4
