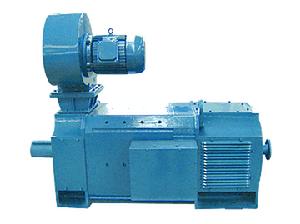

Z4系列直流電機,廣泛用作各類機械的傳動源,諸如冶金工業軋機傳動,金屬切削工具機、造紙、印刷、紡織、印染、水泥、塑膠擠出機械等等。
本系列電機的外形安裝尺寸除了兩底腳孔間軸向尺寸‘B’之外,符合IEC72國際標準。
本系列電機的性能及技術要求可按照國際電工委員會標準,IEC34-1或西德國家標準DIN57530的要求考核。
本系列電機採用多角形結構,空間利用率高。定子磁軛為疊片式,適用整流器供電,能承受脈動電流與電流急劇變化(負載變化)之工況。磁極安裝有精確定位,因而換向良好。
電機絕緣等級為F級,採用可靠絕緣結構及浸漬工序,保證絕緣性能穩定和良好散熱。
本系列電機具有體積小、性能好、重量輕、輸出功率大、效率高及可靠性高等特點,可以與當今國際先進水平的電機較量。
電動機可用三相全控橋式整流電源,以及不外接平波電抗器而長期工作。額定電壓為160V的電機由單相橋式電源供電,此時電樞迴路須接入電抗器以抑制脈動電流,其電感值如表中所示。
電機性能
1、技術數據表中的數據應按下列使用條件工作
a.海拔不超過1000m;
b.周圍空氣溫度不大於40℃;
c.工作環境不應含有酸性、鹼性或其他對絕緣有腐觸作用的氣體
d.電機為連續工作制(S1);
e.電動機電樞迴路和勵磁迴路可由靜止整流電源供電,也適應由直流發電機供電。
f.本系列電機性能均符合國標GB/T755《旋轉電機基本技術要求》。
2、電動機標準額定電壓為160V,440V。也可根據具體情況派生出220V和400V或其他電壓。
3、電動機額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九擋。
減小電樞電壓為恆轉矩調速,減小勵磁電壓為恆功率調速。調速範圍見技術數據表。
在額定電壓以下用調壓調速時為恆轉矩。其最低轉速均規定不低於20r/min,此時仍能維持額定轉矩,轉速平穩。
4、電動機的基本勵磁方式為他勵,標準勵磁電壓為180V,其他勵磁電壓亦可協商。
電動機允許強行勵磁,強勵電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。
為確保勵磁系統絕緣的可靠性,在斷開勵磁迴路時,需在勵磁繞組兩端並聯一個釋放電阻,以防止自感電勢。在標準勵磁電壓時其值約為七倍勵磁繞組電阻(冷態)。勵磁電壓高於標準電壓時,並接釋放電阻值可小於七倍,反之大於七倍。
5、Z4-315,Z4-355,Z4-400和Z4-450四個機座帶有補償繞組。在Z4-250和Z4-280兩個機座號中派生帶有補償繞組的電機也是可能的。
6、電機提供有接地標註的接線柱。
7、技術數據表內的效率值為額定功率,額定電壓和轉速時的效率,它包括勵磁損耗,不包括鼓風
