YHQ341F整體斜面球閥簡介
YHQ341F整體斜面球閥特點
1、密封可靠，由於閥體是整體式，溫差及管道安裝應力不影響球體密封副的密封性能。在密封副磨損時，彈簧力能自動補償。
2、操作輕便啟閉力矩僅為常用球閥的50%以下。
3、使用壽命長優質的聚四氟乙烯閥座內、外有金屬保護圈,防止介質對閥座的沖刷損壞及聚四氟乙烯的冷流。並且預緊力可調整達到較小的密封比壓，這將大大提高使用壽命。採用防火設計，一旦閥座被火燒壞，內外金屬保護圈，起一定的保護作用。
4、維護方便本產品需要維護時，只要將閥蓋拆開，即可進行維護，不必將閥門從管道上拆下。
YHQ341F整體斜面球閥性能規範
公稱通徑：DN15－200mm、1/2~2in
公稱壓力：PN1.6~10.0Mpa、Class 150~600Lb
適用溫度：-28~300℃、-28~180℃、-28~425℃
法蘭連線：JB/T79-1994、GB9113-1988、ANSI B16.5、hgj 44~76-1991、HG 5010-1958
對焊連線：ANSI B16.25、GB 12224-1989

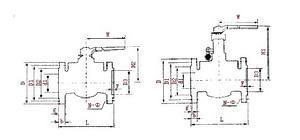

YHQ341F整體斜面球閥外形結構及連線尺寸
| PN16(1.6Mpa) | ||||||||||||
| DN | d1 | L | H1 | H2 | W | E | D2 | D1 | D | b | f | N-Φ |
| 15 | 15 | 130 | 110 | 65 | 130 | 45 | 65 | 95 | 14 | 2 | 4-14 | |
| 20 | 20 | 130 | 115 | 75 | 130 | 55 | 75 | 105 | 14 | 2 | 4-14 | |
| 25 | 25 | 140 | 130 | 95 | 160 | 65 | 85 | 115 | 14 | 2 | 4-14 | |
| 32 | 32 | 165 | 150 | 107 | 250 | 78 | 100 | 135 | 16 | 2 | 4-18 | |
| 40 | 40 | 165 | 180 | 120 | 250 | 85 | 110 | 145 | 16 | 3 | 4-18 | |
| 50 | 50 | 203 | 205 | 140 | 300 | 100 | 125 | 160 | 16 | 3 | 4-18 | |
| 65 | 65 | 222 | 240 | 180 | 300 | 120 | 145 | 180 | 18 | 3 | 4-18 | |
| 80 | 80 | 241 | 240 | 210 | 350 | 135 | 160 | 195 | 20 | 3 | 8-18 | |
| 100 | 100 | 305 | 325 | 220 | 350 | 155 | 180 | 215 | 20 | 3 | 8-18 | |
| 125 | 125 | 356 | 350 | 230 | 400 | 185 | 210 | 245 | 22 | 3 | 8-18 | |
| 150 | 150 | 394 | 350 | 320 | 95 | 210 | 240 | 280 | 24 | 3 | 8-23 | |
| 200 | 200 | 457 | 420 | 380 | 95 | 265 | 295 | 335 | 26 | 3 | 12-23 | |
| 250 | 250 | 533 | 450 | 420 | 110 | 320 | 355 | 405 | 30 | 3 | 12-25 | |
| 300 | 300 | 610 | 520 | 508 | 110 | 375 | 410 | 460 | 30 | 4 | 12-25 | |
| PN25(2.5Mpa)/PN40(4.0Mpa) | ||||||||||||||
| DN | d1 | L | H1 | H2 | W | E | D3 | F | D2 | D1 | D | b | f | N-Φ |
| 15 | 15 | 140 | 110 | 65 | 130 | 40 | 4 | 45 | 65 | 95 | 16 | 2 | 4-14 | |
| 20 | 20 | 152 | 115 | 75 | 130 | 51 | 4 | 55 | 75 | 105 | 16 | 2 | 4-14 | |
| 25 | 25 | 165 | 130 | 95 | 160 | 58 | 4 | 65 | 85 | 115 | 16 | 2 | 4-14 | |
| 32 | 32 | 180 | 150 | 107 | 250 | 66 | 4 | 75 | 100 | 135 | 18 | 2 | 4-18 | |
| 40 | 40 | 200 | 180 | 120 | 250 | 76 | 4 | 85 | 110 | 145 | 18 | 3 | 4-18 | |
| 50 | 50 | 230 | 205 | 140 | 300 | 88 | 4 | 100 | 125 | 160 | 20 | 3 | 4-18 | |
| 65 | 65 | 290 | 240 | 180 | 300 | 110 | 4 | 120 | 145 | 180 | 22 | 3 | 8-18 | |
| 80 | 80 | 310 | 240 | 210 | 350 | 121 | 4 | 135 | 160 | 195 | 22 | 3 | 8-18 | |
| 100 | 100 | 350 | 325 | 220 | 350 | 150 | 4.5 | 160 | 190 | 230 | 24 | 3 | 8-23 | |
| 125 | 125 | 400 | 350 | 230 | 400 | 176 | 4.5 | 188 | 220 | 270 | 28 | 3 | 8-25 | |
| 150 | 150 | 480 | 350 | 320 | 95 | 204 | 4.5 | 218 | 250 | 300 | 30 | 3 | 8-25 | |
| 200 | 200 | 502 | 420 | 380 | 95 | 260 | 4.5 | 278 | 310 | 360 | 34 | 3 | 12-25 | |
| 250 | 250 | 568 | 450 | 420 | 110 | 313 | 4.5 | 332 | 370 | 425 | 36 | 3 | 12-30 | |
| 300 | 300 | 648 | 520 | 508 | 110 | 364 | 4.5 | 390 | 430 | 485 | 40 | 4 | 16-34 | |
| PN64(6.4Mpa) | ||||||||||||||
| 15 | 15 | 140 | 110 | 65 | 130 | 40 | 4 | 55 | 75 | 105 | 18 | 2 | 4-14 | |
| 20 | 20 | 152 | 115 | 75 | 130 | 51 | 4 | 68 | 90 | 125 | 20 | 2 | 4-18 | |
| 25 | 25 | 165 | 130 | 95 | 160 | 58 | 4 | 78 | 100 | 135 | 22 | 2 | 4-18 | |
| 32 | 32 | 180 | 150 | 107 | 250 | 66 | 4 | 82 | 110 | 150 | 24 | 2 | 4-23 | |
| 40 | 40 | 200 | 180 | 120 | 250 | 76 | 4 | 95 | 125 | 165 | 24 | 3 | 4-23 | |
| 50 | 50 | 230 | 205 | 140 | 300 | 88 | 4 | 105 | 135 | 175 | 26 | 3 | 4-23 | |
| 65 | 65 | 290 | 240 | 180 | 300 | 110 | 4 | 130 | 160 | 200 | 28 | 3 | 8-23 | |
| 80 | 80 | 310 | 240 | 210 | 350 | 121 | 4 | 140 | 170 | 210 | 30 | 3 | 8-23 | |
| 100 | 100 | 350 | 325 | 220 | 350 | 150 | 4.5 | 168 | 200 | 250 | 32 | 3 | 8-25 | |
| 150 | 150 | 480 | 350 | 320 | 95 | 204 | 4.5 | 240 | 280 | 340 | 38 | 3 | 8-34 | |
| 200 | 200 | 502 | 420 | 380 | 95 | 260 | 4.5 | 300 | 345 | 405 | 44 | 3 | 12-34 | |
| 250 | 250 | 568 | 450 | 420 | 110 | 313 | 4.5 | 352 | 400 | 470 | 48 | 3 | 12-41 | |
