基本信息
既可供選煤、選礦、建材、冶金、電力、耐火材料、糧食及化工等行業作產品分級使用,又可用於燒結礦、自然礦、焦炭及其他顆粒物料的高能篩分。
結構特點
篩體依靠兩台相同的振動電機做相反方向自同步旋轉,使整個篩機在減振彈簧的支承下做直線振動,物料從入料端落入篩箱後,迅速前進、鬆散透網,完成篩分。

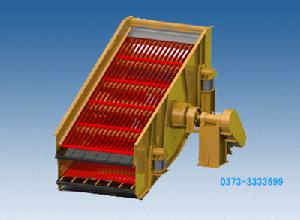

YA圓振動篩由篩箱、 振動電機、 減振系統及底座等組成。篩箱由篩框、篩板(網)、襯板(網)等組成。
篩機採用高性能、高壽命的YZD系列振動電機為激振源,篩機的振幅通過調節振動電機激振力的大小來實現,調整方法可參看YZD系列振動電機說明書。
減振系統由彈簧和卡箍、支承座等組成。YA振動篩振動電機安裝方式可分為上振式、下振式和側振式,減震器安裝方式可分為座式和吊掛式。還可以根據用戶需要進行特殊設計製造。
技術參數
型號 | 篩面面積 (㎡) | 篩面傾角 (°) | 篩孔尺寸 (mm) | 篩網結構 | 給料粒度(mm) | 處理量(t/h) | 振次(min) | 雙振幅(mm) | 功率(kw) | 單支點動負荷N(工作) | 單支點動負荷N(最大) | 重量(kg) |
YA1236 | 4.3 | 20 | 6~50 | 編織 | ≤200 | 75—245 | 845 | 9.5 | 11 | ±802 | ±4008 | 4880 |
2YA1236 | 4.3 | 20 | 6~50 | 編織 | ≤200 | 75—245 | 845 | 9.5 | 11 | ±802 | ±4008 | 5210 |
YA1530 | 4.5 | 20 | 6~50 | 編織 | ≤200 | 80—255 | 845 | 9.5 | 11 | ±843 | ±4214 | 4500 |
YA1536 | 5.4 | 20 | 6~50 | 編織 | ≤200 | 95—310 | 845 | 9.5 | 11 | ±843 | ±4165 | 5110 |
2YA1536 | 5.4 | 20 | 6~50 | 編織 | ≤200 | 95—310 | 845 | 9.5 | 15 | ±802 | ±4008 | 5585 |
YAH1536 | 5.4 | 20 | 30~150 | 沖孔 | ≤400 | 240—660 | 755 | 11 | 11 | ±931 | ±4655 | 5600 |
2YAH1536 | 5.4 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 240—660 | 755 | 11 | 15 | ±931 | ±4655 | 5999 |
YA1542 | 6.3 | 20 | 6~50 | 編織 | ≤200 | 110—360 | 845 | 9.5 | 11 | ±802 | ±4008 | 5200 |
2YA1542 | 6.3 | 20 | 6~50 | 編織 | ≤200 | 110—360 | 845 | 9.5 | 15 | ±802 | ±4008 | 6010 |
YA1548 | 7.2 | 20 | 6~50 | 編織 | ≤200 | 125—410 | 845 | 9.5 | 15 | ±847 | ±4232 | 5812 |
2YA1548 | 7.2 | 20 | 6~50 | 編織 | ≤200 | 125—410 | 845 | 9.5 | 15 | ±847 | ±4234 | 6125 |
YAH1548 | 7.2 | 20 | 30~150 | 沖孔 | ≤400 | 320—708 | 755 | 11 | 15 | ±1392 | ±6958 | 6745 |
2YAH1548 | 7.2 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 320—708 | 755 | 11 | 15 | ±1362 | ±6958 | 7380 |
2YAH1548 | 7.2 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 320—708 | 755 | 11 | 15 | ±1362 | ±6958 | 7380 |
YA1836 | 6.5 | 20 | 6~50 | 編織 | ≤200 | 115—370 | 845 | 9.5 | 11 | ±892 | ±4234 | 5180 |
2YA1836 | 6.5 | 20 | 6~50 | 編織 | ≤200 | 115—370 | 845 | 9.5 | 15 | ±847 | ±4234 | 5940 |
YAH1836 | 6.5 | 20 | 30~150 | 沖孔 | ≤400 | 290—880 | 755 | 11 | 11 | ±980 | ±4900 | 5880 |
2YAH1836 | 6.5 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 290—880 | 755 | 11 | 15 | ±980 | ±4900 | 6300 |
YA1842 | 7.6 | 20 | 6~50 | 編織 | ≤200 | 135—430 | 845 | 9.5 | 15 | ±847 | ±4234 | 5800 |
2YA1842 | 7.6 | 20 | 6~50 | 編織 | ≤200 | 135—430 | 845 | 9.5 | 15 | ±847 | ±4234 | 6350 |
YAH1842 | 7.6 | 20 | 30~150 | 沖孔 | ≤400 | 340—900 | 755 | 11 | 15 | ±928 | ±4640 | 6350 |
2YAH1842 | 7.6 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 340—900 | 755 | 11 | 15 | ±928 | ±4640 | 700 |
YA1848 | 8.6 | 20 | 6~50 | 編織 | ≤200 | 150—490 | 845 | 9.5 | 15 | ±847 | ±4234 | 6210 |
2YA1848 | 8.6 | 20 | 6~50 | 編織 | ≤200 | 150—490 | 845 | 9.5 | 15 | ±874 | ±4234 | 6600 |
YAH1848 | 8.6 | 20 | 30~150 | 沖孔 | ≤400 | 385—1000 | 755 | 11 | 15 | ±1392 | ±6958 | 7100 |
2YAH1848 | 8.6 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 385—1000 | 755 | 11 | 15 | ±1392 | ±6958 | 7700 |
YA2148 | 10 | 20 | 6~50 | 編織 | ≤200 | 175—570 | 748 | 9.5 | 18.5 | ±1675 | ±8379 | 9000 |
2YA2148 | 10 | 20 | 6~50 | 編織 | ≤200 | 175—570 | 748 | 9.5 | 22 | ±1675 | ±8379 | 10400 |
YAH2148 | 10 | 20 | 30~150 | 沖孔 | ≤400 | 445—1200 | 708 | 11 | 30 | ±2889 | ±14445 | 10350 |
2YAH2148 | 10 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 445—1200 | 708 | 11 | 30 | ±2889 | ±14445 | 11100 |
YA2160 | 12.6 | 20 | 6~50 | 編織 | ≤200 | 220—700 | 748 | 9.5 | 18.5 | ±2495 | ±12475 | 9920 |
2YA2160 | 12.6 | 20 | 6~50 | 編織 | ≤200 | 220—700 | 748 | 9.5 | 30 | ±2495 | ±12475 | 11200 |
YAH2160 | 12.6 | 20 | 30~150 | 沖孔 | ≤400 | 560—1400 | 708 | 11 | 30 | ±2889 | ±14445 | 12390 |
2YAH2160 | 12.6 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 560—1400 | 708 | 11 | 30 | ±2889 | ±14445 | 13850 |
YA2448 | 11.5 | 20 | 6~50 | 編織 | ≤200 | 200—650 | 748 | 9.5 | 30 | ±2495 | ±12475 | 9830 |
YH2448 | 11.5 | 20 | 30~150 | 沖孔 | ≤400 | 500—1300 | 708 | 11 | 30 | ±2889 | ±14445 | 11820 |
2YHH2448 | 11.5 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 500—1300 | 708 | 11 | 30 | ±2889 | ±14445 | 13000 |
YA2460 | 14.4 | 20 | 6~50 | 編織 | ≤200 | 250—810 | 748 | 9.5 | 30 | ±2495 | ±12475 | 12200 |
2YA2460 | 14.4 | 20 | 6~50 | 編織 | ≤200 | 250—810 | 748 | 9.5 | 30 | ±2495 | ±12475 | 13495 |
YAH2H460 | 14.4 | 20 | 30~150 | 沖孔 | ≤400 | 640—1500 | 708 | 11 | 30 | ±2889 | ±14445 | 13000 |
2YH2460 | 14.4 | 20 | 30~150 6~50 | 上編織下沖孔 | ≤400 | 640—1500 | 708 | 11 | 30 | ±2889 | ±14445 | 14400 |
