基本概述
圓形振動篩為圓運動振動,振幅強弱可調節,物料篩淌線長,多層篩分,各檔規格篩選清晰,篩分效率高,適合採礦、砂石行業的篩分作用。
分類
圓形振動篩分為YK型圓形振動篩和YA型圓形振動篩，下面為分別介紹這兩種類型的振動篩
具體信息
圓形振動篩是一種高精度細粉篩分設備，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用於粒、粉、粘液等物料的篩分過濾。佳潔寶濾器生產的圓形振動篩是由直立式電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。
產品特點
效率高、設計精巧耐用，任何粉類、粘液均可篩分。
換網容易、操作簡單、清洗方便。
網孔不堵塞、粉末不飛揚、可篩至400目或0.028mm。
雜質、粗料自動排出，可以連續作業。
套用領域
化工行業：樹脂、塗料、工業藥品、化妝品、油漆、中藥粉等。 食品行業：糖粉、澱粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。 金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等

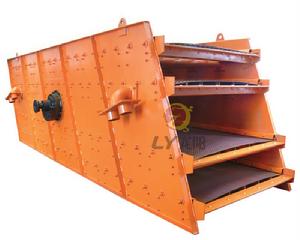

YK型圓形振動篩

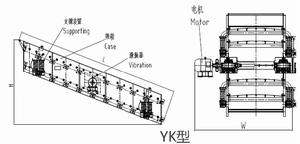

YK型 工作原理和結構圖電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的衝量而產生連續的拋擲運動，物料與篩面相遇的過程中使小於篩孔的顆粒透篩，從而實現分級。
（參照上海龍陽機械廠）
| 型號 | 篩面層數 | 篩網 面積 （㎡） | 篩孔 尺寸 (mm) | 篩面規格 (mm) | 最大進 料邊長 （mm） | 處理 能力 （t/h） | 振動頻率 （r/min） | 雙振幅 （mm） | 電動機 功率 （kw） | 重量 （t） | 外形尺寸 （L×W×H） （mm） |
| 4YK1860 | 4 | 10.8 | 5-100 | 1800×6000 | 400 | 80-320 | 850 | 8 | 22 | 8.2 | 6417×3439×4276 |
| 2YK2160 | 2 | 12.8 | 5-80 | 2100×6000 | 400 | 100-330 | 850 | 8 | 30 | 7.5 | 7005×3470×3654 |
| 3YK2160 | 3 | 12.8 | 5-100 | 2100×6000 | 400 | 100-380 | 850 | 8 | 45 | 8.2 | 7172×3528×4133 |
| 4YK2160 | 4 | 12.8 | 5-150 | 2100×6000 | 400 | 120-430 | 850 | 8 | 45 | 10.3 | 7326×3545×4523 |
| 2YK2460 | 2 | 14.4 | 5-150 | 2400×6000 | 400 | 100-380 | 850 | 8 | 37 | 8.5 | 7010×3796×3654 |
| 3YK2460 | 3 | 14.4 | 5-150 | 2400×6000 | 400 | 160-450 | 850 | 8 | 45 | 9.2 | 7176×3816×4133 |
| 4YK2460 | 4 | 14.4 | 5-150 | 2400×6000 | 400 | 160-450 | 850 | 8 | 55 | 12 | 7328×3896×4523 |
| 2YK3070 | 2 | 21 | 5-150 | 3000×7000 | 400 | 150-600 | 850 | 8 | 18.5×2 | 16 | 7970×4465×4764 |
| 3YK3070 | 3 | 21 | 5-150 | 3000×7200 | 400 | 150-650 | 850 | 8 | 22×2 | 17 | 8225×4582×4822 |

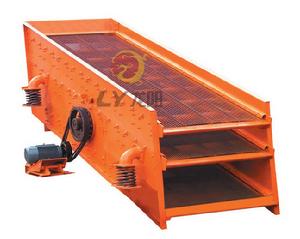

YA型圓形振動篩

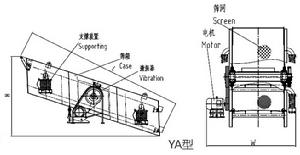

YA型 工作原理和結構圖電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的衝量而產生連續的拋擲運動，物料與篩面相遇的過程中使小於篩孔的顆粒透篩，從而實現分級。
（參照上海龍陽機械廠）
| 型號 | 篩面層數 | 篩網面積 （㎡） | 篩孔尺寸 (mm) | 篩面規格 (mm) | 最大進料邊長 （mm） | 處理能力 （t/h） | 振動頻率 （r/min） | 雙振幅 （mm） | 電動機 功率 （kw） | 重量 （不包括電機） （t） | 外形尺寸 （L×W×H） （mm） |
| 2YA1230 | 2 | 3.70 | 3-50 | 1220×3050 | 200 | 10-90 | 800-970 | 8 | 5.5 | 2.34 | 3502×2127×1868 |
| 3YA1230 | 3 | 3.70 | 3-80 | 1220×3050 | 200 | 30-90 | 800-970 | 8 | 7.5 | 3.05 | 3538×2168×2245 |
| 2YA1542 | 2 | 6.10 | 5-50 | 1500×4200 | 200 | 50-180 | 970 | 8 | 15 | 5.33 | 5081×2573×2660 |
| 2YA1548 | 2 | 7.10 | 5-50 | 1500×4800 | 200 | 50-190 | 970 | 8 | 15 | 5.50 | 5745×2573×3367 |
| 3YA1548 | 3 | 7.10 | 5-50 | 1500×4800 | 200 | 50-200 | 970 | 8 | 15 | 6.08 | 5909×2573×3367 |
| 4YA1548 | 4 | 7.10 | 5-50 | 1500×4800 | 200 | 50-200 | 970 | 8 | 18.5 | 6.75 | 5909×2573×3845 |
| 3YA1848 | 3 | 8.70 | 5-80 | 1800×4800 | 200 | 50-250 | 970 | 8 | 18.5 | 6.93 | 6072×2970×3366 |
| 4YA1848 | 4 | 8.70 | 5-80 | 1800×4800 | 200 | 50-260 | 970 | 8 | 22 | 7.10 | 6072×2970×3845 |
| 2YA1860 | 2 | 10.8 | 5-80 | 1800×6000 | 200 | 50-280 | 970 | 8 | 18.5 | 7.20 | 6965×2971×3276 |
| 3YA1860 | 3 | 10.8 | 5-80 | 1800×6000 | 200 | 50-300 | 970 | 8 | 18.5 | 7.70 | 7129×2971×3744 |
