XM174式40mm榴彈發射器產品名稱:XM174式40mm 榴彈發射器XM174 40mm Grenade Launcher
生產單位:美國航空噴氣軍械製造公司
Aerojet Ordnance and Manufacturing Company, US
現狀:未列裝
用途:殺傷點面有生目標與毀傷輕裝甲目標
概述
ＸＭ１７４式４０ｍｍ榴彈發射器，是美國航空噴氣軍械製造公司研製的產品，於１９６５年完成部隊試驗，１９６６年在越南戰場試用。除原始型ＸＭ１７４式外，還根據使用中暴露的問題，相繼推出ＸＭ１７４Ｅ１、ＸＭ１７４Ｅ２、ＸＭ１７４Ｅ３三種改進型，但始終沒有正式列裝。
結構特點

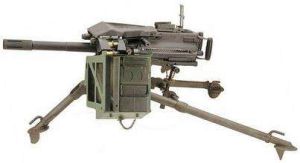

XM174式40mm榴彈發射器１．發射器
該榴彈發射器採用槍機後坐式工作原理，彈箱供彈。發射器由發射管、輸彈槽、自動機、機匣和小握把組成。
彈箱安裝在發射器的左側，容彈量１２發，右側開有拋殼窗。彈箱內設有驅動彈簧，１２發彈依次在彈簧作用下進入機匣。機匣的前方有與腳架接合器連線用的對稱耳軸，機匣的下方有與腳架連線的耳孔。小握把置於機匣尾部，配有保險裝置和快慢機，快慢機用來選擇自動或半自動發射方式。小握把上方有緩衝機構，以承受自動機的後坐力。
該發射器裝上腳架接合器後，可安裝在兩腳架或三腳架上用於地面射擊，也可用鉸接頭安裝在直升機、裝甲車或巡邏艇上代替機槍，有時還可由單兵抓握腳架接頭在腰際夾持射擊。
２．瞄準裝置
該發射器採用準星和框式表尺瞄準具，瞄準具安裝在發射管上方。
３．彈藥
該發射器發射美國４０ｍｍＳＲ榴彈。
性能數據
口徑------------------------------------------------------40mm
初速------------------------------------------------------76m／s
最大射程
普通榴彈-----------------------------------------400m
火箭增程彈---------------------------------------1000m
有效射程--------------------------------------------------350m
理論射速--------------------------------------------------300發／min
戰鬥射速--------------------------------------------------90～100發／min
自動方式--------------------------------------------------槍機後坐式
發射方式--------------------------------------------------自動、半自動
供彈方式--------------------------------------------------彈箱
發射器長--------------------------------------------------712mm
發射器寬
不含彈箱--------------------------------------------219mm
含彈箱----------------------------------------------387mm
發射器高
不含彈箱--------------------------------------------158mm
含彈箱----------------------------------------------216mm
發射器質量
不含腳架接合器--------------------------------------7.25kg
含腳架接合器----------------------------------------7.7kg
彈箱質量(含12發彈)-----------------------------------------4.5kg
瞄準裝置----------------------------------------------------表尺,框形
配用彈種--------------------------------------------------40×46,mmSR榴彈
