執行標準：DL/T849.6-2004
串聯諧振耐壓裝置（摘自西高華電）XGTF系列 電纜變頻串聯諧振耐壓裝置採用了專用的SPWM數字式波形發生晶片，頻率解析度16位，在20~300Hz時頻率細度可達0.1Hz；採用了正交非同步固定式載波調製方式，確保在整個頻率區間內輸出波形良好；功率部分採用了先進的IPM模組，在最小重量下確保儀器穩定和安全。

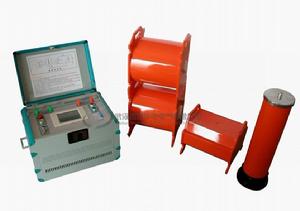

XGTF系列 電纜變頻串聯諧振耐壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
電纜變頻串聯諧振耐壓裝置產品特點：
●35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，攜帶型電纜耐壓試驗系統由此而誕生；
●本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
●電源採用220V單相電源或380V單相電源，方便現場取電；
●電抗器部分採用乾式環氧澆注，美觀可靠，適合各類電纜的要求。
電纜變頻串聯諧振耐壓裝置技術參數：
●額定輸出電壓：0～66kV(有效值)及以下
●輸出頻率：20～300Hz
●諧振電壓波形：正弦波，波形畸變率≤1%
●滿負載工作時間：連續工作時間60min
●系統品質因數：最大負載下≥20
●頻率調節：細度0.1Hz，不穩定度≤0.01%
●工作電源：220V或380V單相市電
●產品配置及適用對象：
| 產品型號 | 輸入電壓(V) | 輸出電壓(kV) | 容量(kVA) | 適用範圍 | 主要配置 |
| XGTF-44/22 | 380 | 0--22 | 44 | 10kV電纜≤1kM(300m㎡) | 2.5kW變頻源1台、2.5kVA勵磁變1台、電抗器2台22kV/1A、分壓器25kV |
| XGTF-88/22 | 380 | 0--22 | 88 | 10kV電纜≤2kM(300m㎡) | 4kW變頻源1台、4kVA勵磁變1台、電抗器2台22kV/2A、分壓器25kV |
| XGTF-132/22 | 380 | 0--60 | 132 | 10kV（300 m㎡）電纜3km、35kV（300 m㎡）電纜1km | 6kW變頻源1台、6kVA勵磁變1台、電抗器3台22kV/2A、分壓器60kV |
| XGTF-176/22 | 380 | 0--60 | 176 | 10kV（300 m㎡）電纜4km、35kV（300 m㎡）電纜1km | 7.5kW變頻源1台、7.5kVA勵磁變1台、電抗器4台22kV/2A、分壓器60kV |
| XGTF-264/22 | 380 | 0--60 | 264 | 10kV（300 m㎡）電纜6km、35kV（300 m㎡）電纜2km | 10kW變頻源1台、10kVA勵磁變1台、電抗器6台22kV/2A、分壓器60kV |
| XGTF-330/22 | 380 | 0--60 | 330 | 10kV（300 m㎡）電纜8km、35kV（300 m㎡）電纜2.5km、10-35kV開關，變壓器 | 15kW變頻源1台、15kVA勵磁變1台、電抗器6台22kV/2.5A、分壓器60kV |
| XGTF-640/32 | 380 | 0--130 | 640 | 10kV（300 m㎡）電纜10km、35kV（300 m㎡）電纜4km、110kV電纜≤1kM(400m㎡)、兼容35-110kV GIS | 25kW變頻源1台、25kVA勵磁變1台、電抗器8台32kV/2.5A、分壓器130kV |
| XGTF-1280/32 | 380 | 0--130 | 1280 | 10kV（300 m㎡）電纜20km、35kV（300 m㎡）電纜8km、110kV電纜≤2kM(400m㎡)、兼容35-110kV GIS | 50kW變頻源1台、50kVA勵磁變1台、電抗器8台32kV/5A、分壓器130kV |
| XGTF-1950/130 | 380 | 0--520 | 1950 | 110KV電纜≤2.5KM、220KV GIS、110KV開關、主變 | 100kW變頻源、100kVA勵磁變、電抗器4台130KV/3.75A、分壓器520kV |
| XGTF-3250/130 | 380, | 0--520 | 3250 | 110KV電纜≤5KM、110KV、220kV開關、GIS、主變 | 150kW變頻源、150kVA勵磁變、電抗器4台130KV/6.25A、分壓器520kV |
| XGTF-6500/130 | 380 | 0--520 | 6500 | 110KV電纜≤10KM、110KV、220kV開關、GIS、主變 | 300kW變頻源、300kVA勵磁變、電抗器4台130KV/12.5A、分壓器520kV |
產品配置說明： 1.用戶可選配補償電容器
2.特殊試品可定製
