產品介紹
WET-IC系列智慧型無功補償電容是南通西東電器有限公司開發研製擁有自主智慧財產權的新一代無功補償裝置，通過了國家電力電容器研究所電力電容器試驗室測試。該產品是0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智慧型測控單元，晶閘管負荷開關電路，線路保護單元，低壓電力電容器構成。產品分為上下分體式模組化結構，上面由智慧型測控、開關、保護等單元組成，下面由兩台(△型)或一台（Y型）低壓電力電容器構成。上下部分可快速組裝和拆卸，維修、維護極為方便。產品分為共補，分補兩種，既可單台使用，也可多台組網構成補償系統使用，可方便地實現就地、分散、集中自動補償功能，還能滿足不平衡場合的混合補償要求。
產品採用了過零投切、現代測控、網路通訊、自動化控制等先進技術。改變了傳統無功補償裝置落後的機械式接觸器或機電一體化開關作為投切電容器的投切技術、改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好、體積更小、功耗更低、成本更低、使用更靈活、維護更方便、壽命更長、可靠性更高的特點，適應了現代電網對無功補償的更高要求。
該產品還適合各類開關櫃聖餐企業的產品配套，從而為非專業廠家生產出高品質的無功功率補償裝置提供了有效的保證。
工作原理
WET低壓智慧型無功補償電容主要由智慧型組件、開關電器、感測器和二台低壓電力電容器等組成。1、零投切原理
零投切功能由核心器件可控矽和磁保持繼電器組和實現，可控矽可以控制其在電壓過零點時閉合、控制其在電流過零點時斷開，實現“零投切”功能，磁保持繼電器在可控矽投切穩定後動作，降低系統功耗。
2、電壓保護原理
通過檢測電壓和控制開關的斷開，實現低壓電力電容器的過電壓、欠電壓、失電壓和三相不平衡電壓的保護。
3、電流保護原理
通過微型電流互感器，檢測低壓電力電容器的各相電流和控制開關的斷開，可以實現低壓電力電容器的各相過電流保護，降低功率損耗。
4、電容器體內溫度保護原理
通過低壓電力電容器內部的微型溫度感測器，測得低壓電力電容器的內部工作溫度，根據該溫度測量值可以設定低壓電力電容器體內溫度分級保護，或者溫度反時限保護。設定低壓電力電容器體內溫度保護，可以在其體內溫度超值時退出運行，有其它低壓電力電容器替換運行，從而延長低壓電力電容器的使用壽命。產品相互之間在線上以及與控制器之間在線上由智慧型組件的通信功能實現，採用RS485有線通信方式。
型號說明

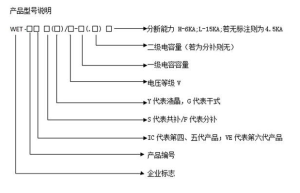

產品型號說明控制方式
1、控制方式分三相和分相兩種。三相控制方式中的低壓電力電容器為“△”型，投運時與其相連通，退運時三相三線電源同時與其斷開；分相控制方式中的低壓電力電容器為三相四線的“Y”型，其中有三組單相低壓電力電容器，各組低壓電力電容器可以單獨或同時投運或退運。
2、在線上
在實際使用中，由於單台智慧型式低壓電力電容器容量有限，或者分級有限，需要數台或者數十台結合起來，在不能實現某些特定功能時還需要和控制器相結合，相互在線上構成一個整體或一個系統協調工作。在線上方式可採用有線的RS-485匯流排式通信。
3、額定電壓
額定電壓時設計智慧型式低壓電容器時規定的交流電壓均根植，其略高於智慧型式低壓電力電容器工作電源的電網電壓等級值，以保證電網電壓在正常波動範圍內能夠可靠工作。
4、抗諧波能力
無抗諧波能力的智慧型低壓電容器，可以工作在諧波指標符合國家標準的電網，對於電網中出現的暫時諧波超標，由於會引起低壓電力電容器的工作電流增大和體內溫度升高，產品啟動過電流保護和過溫度保護，使低壓電力電容器對出運行而受到保護。有抗諧波能力的智慧型式電力電容器中，低壓電力電容器經特殊設計和製造，能夠允許電網的諧波超標，但不能工作於有中頻爐等用電設備諧波特別嚴重的場合。
5、額定容量
額定容量是以智慧型式低壓電力電容器在其額定電壓下計算的電容器無功容量，實際工作電壓超高，產生的無功量越大，反之則越小，電容量則不隨電壓變化而變化。
主要技術指標
1、環境條件
1）環境溫度：-25~45℃（-45~55℃）
2）相對溫度：40℃，20~90%
3）海拔高度：≤3000m
2、電源條件
1）工作電壓：電源額定電壓+-20%
2）電壓波形：正弦波，總畸變率不大於5%
3）工頻頻率：48.5~5105HZ
4）功率消耗：<0.5w（切除電容時），5w（投運二台電容時）
3、電器安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、採樣與控制電路防護均符合中華人民共和國電力行業標準GB/T22582-2008《電力電容器低壓功率因數補償裝置》中對應條款要求。
4、測量誤差
1）電壓：≤0.5%（在80~120%電源額定電壓範圍內）
2）電流：≤1%（在5%~20%額定電流範圍內），≤0.5%（在20%~120%額定電流範圍內）
3）功率：≤1%
4）溫度：+-1℃
5、保護誤差
1）電壓：≤0.5%
2）電流：≤1.0%
3）溫度：+-1℃
4）時間：+-0.01s
6、零投切開關參數
1）零投切偏移度：≤2.5°
2）零投切涌流：≤2.5倍額定電流
3）耐電壓衝擊：≥AC2500V(DC4000V)
4）耐電流衝擊：≥50倍額定電流
7、無功控制參數
1）無功控制誤差：≤最小電容器容量的75%
2）電容器投切時隔：>10s
3）無功容量：單台≤（40+40）Kvar（三相）、≤40Kvar（分相）
4）有控制器：在線上≤32台（三相）+23台（分相）
8、可靠性參數
1）控制準確率：100%
2）投切允許次數：100萬次
3）電容器容量運行時間衰減率：≤1%/年
4）電容器容量投切衰減率：≤0.1%/萬次
5）年故障率：0.1%
9、機械參數
重量：6.0kg【三相控制式（20+20）Kvar，或分相控制式20Kvar】
重量：15kg【三相控制式（40+40）Kvar，或分相控制式40Kvar】
控制容量
WET-ILH：顯示共補電容≤16台分補電容≤8台WET-ILS：顯示共補電容≤32台
WET-ILF：顯示分補電容≤24台
使用環境
濕度≤90%（20℃）環境溫度為-20℃~60℃
海拔高度≤3000m
大氣壓力為79.5Kpa
無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在
機械安裝
外形尺寸：122（L)*122(W)*99(H)mm開孔尺寸：113*113mm
