| W系列水力噴射器 |
| 流量範圍：18-108m3/h |
| 揚程範圍：0-50m |
| 使用溫度：-10℃-40℃ |
W系列水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出，聚合在一個焦點上。由於噴射水流速度很高，於是周圍形成負壓使器室內產生真空，另外由於二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽冷凝成水,小量未被凝的蒸汽與不疑結的氣體亦由於與高速噴射的水流互相摩擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。水力噴射器套用極為廣泛，
水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不鏽鋼製造，噴咀座板由優質鋼加工，其餘零件則系鑄鐵鑄造。噴咀採用多噴咀的結構形式，以便得到較大的水—汽接觸，有利於熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以使噴射水流準確地聚集在同一的焦點。導向盤用於減慢蒸汽（或空氣）的流速，使蒸汽均勻地導入器室以免噴射水流偏斜，降低抽射效能。整個裝置結構緊湊精密，強度高，用於真空蒸發系統中，由於能把冷凝器的冷凝作用與真空泵的抽氣作用合併在一個設備中同時完成，大大地簡化了工藝流程，比之原來真空泵加舊式冷凝器的裝置，可以節省去真空泵、冷凝器、分水器等設備，
並且還有下列優點：
（1）水力噴射器體積小、重量輕、結構緊湊。而效能又比較高，耗電量低於真空泵系統，投資省。
（2）操作簡單維修方便，不用專職人員管理，由於無機械傳動部件，所以噪聲低，不需消耗潤滑油。
（3）可以室外低位安裝，占地面積小，可以節省廠房建築面積與安裝費用。
水力噴射器分鑄鐵和不鏽鋼兩種材質，套用極為廣泛，主要適用於真空與蒸發系統，進行真空蒸發、真空抽水、真空過濾、真空結晶、乾燥、脫臭等工藝，是製糖、製藥、化工、食品、製鹽、味素、牛奶、發酵、釀造、輕工、國防部門廣泛需要的設備。

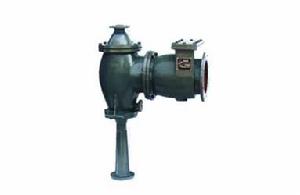

W水力噴射器
