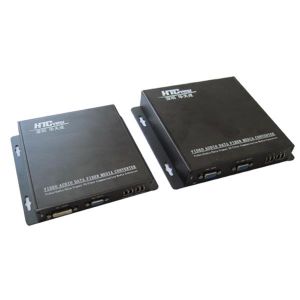

VGA音視頻光端機簡介
通過一芯單模光纖傳輸DVI、VGA、Audio、麥克風、鍵盤、滑鼠等音視頻信號。 在多媒體套用系統中,往往需要把DVI視頻信號、VGA模擬視頻信號等音視頻信號進行遠距離傳輸,但使用普通的電纜長距離傳輸時,總會出現輸出信號差,容易受干擾,顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短,要多條電纜才能同時傳輸這些信號,不能滿足多媒體信息發布等場合長距離傳輸的要求,使用VGA光端機進行傳輸,除特殊情況外,基本解決了此類問題,傳輸距離1-20公里。
VGA音視頻光端機特點
1、支持最高解析度高達1920×1080@60Hz;
2、光纖傳輸距離最大可達2000米(多模),光纖傳輸距離最大可達20千米(單模);
3、單根光纖傳輸,純硬體設計,無需驅動、兼容任何系統,即插即用;
4、全數字,無壓縮,光纖傳輸;
5、一芯單模光纖傳輸DVI、VGA、Audio、麥克風、鍵盤、滑鼠信號;
6、具有電腦主機電源開關、鍵盤、滑鼠、VGA接口;
7、具有本地和遠端鍵盤、滑鼠,可在遠端開關主機;
8、鍵盤、滑鼠信號實時偵測、軟切換、快速回響,無延時;
9、支持PS/2接口的鍵盤和滑鼠;
10、可以仿真鍵盤和滑鼠啟動電腦;
11、自動識別和配置顯示模試;
12、支持DOS,Windows及其它任意操作平台;
13、無需軟體支持,支等即插即用功能,支持熱插拔。
VGA音視頻光端機參數
1、 視頻
通道數量:1
:RGB 帶單獨同步H 和V
輸入視頻規格電平:1Vp-p
輸出電平:1Vp-p
頻寬 (-3 dB):300MHz
數碼位寬:10bit
接口:HD-15(VGA、DVI可選)
解析度:
VGA 640x480 60、70、75、85Hz
SVGA 800x600 60、70、75、85Hz
XGA 1024x768 60、70、75、85Hz
SXGA 1280x1024 60、70、75、85Hz
UXGA 1920*1200 60Hz
2、光學
波長:1310/1550nm
光纖類型:單模
最大鏈路損耗:12dB(更大可選)
輸出光功率:–5 ~ –10dBm
接收靈敏度:-18dBm
連線器 FC/PC (SC 或 ST 可選)
3、電源及環境指標
獨立式功率:5W
插卡式功率:5W
電源適配器:220VAC to 12VDC/1A
工作溫度範圍:-40°C to +70°C
相對濕度:< 95% (無冷凝)
獨立式尺寸 (mm):184L x 140W x 45H
獨立式重量 (kg):2.0
VGA音視頻光端機技術指標
技術指標 | |
視頻輸入/輸出接口 | VGA/DVI型 |
外形尺寸(mm) | 發:220mm(長)* 139mm(寬)* 44mm(高) 收:200mm(長)* 105mm(寬)* 44mm(高) |
光輸入,輸出接口 | 單/多模、FC型 |
市電輸入接口 | AC110V-220V,50/60HZ |
鍵盤、滑鼠連線埠 | 傳送端USB口,接收端PS2型 |
音頻連線埠 | 3.5MM立體聲 |
重量 | 傳送 890克 接收650克 |
視頻信號頻寬 | 1.65Gbps |
輸入DDC信號電壓 | 5 volts p-p (TTL) |
設備電源輸入 | DC 5V/1A |
發射功率 | -9.5 -3dBm |
光接收靈敏度 | -23dBm |
傳輸碼速率 | 240M Hz~1.65G Hz |
傳輸距離 | 1米~2000米/多模光纖,1米~20千米/單模光纖 |
工作溫度 | -25℃~+70℃ |
