產品介紹

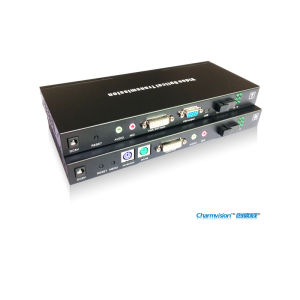

華天成（HDMI光端機）在廣泛領域套用中，往往需要把HDMI視頻信號源輸送遠處進行顯示。最為突出的問題有：遠處接收到的信號出現偏色、模糊，信號產生重影和拖尾及網紋干擾。(多模)/(單模) HDMI光端機 就是專為解決這類視頻會議等工問題而研發的。本設備支持一路HDMI視頻傳輸，與(多模)/(單模)HDMI光端機接收端配合使用，支持的解析度高達1920*1080P，無壓縮、無延時、無拖影.
光端機基本知識
因技術的提高,光纖價格的降低使它在各個領域得到很好的套用,因此各個光端機的廠家就好比是雨後春筍般發展起來。但是這裡的廠家大部分技 術並不是完全成熟，開發新技術需要耗資和人力、物力等，這就產生廠家多是中小企業，各品牌也先後出現。但是質量上還是差不多的，國外的光端機好但是價格昂貴，因此，國內廠家把生產光端機轉型出路了。用來滿足國內的需要。
HDMI光端機光端機，是光到電、電到光的信號轉換設備，它有光收發二極體、光信號放大電路、時鐘提取電路，同步電路、PCM編解碼電路以及驅動電路等。它的作用很簡單，就是完成光纖到電路、電路到光纖的信號轉換，起信號傳遞的作用。
在遠程光纖傳輸中，光纜對信號的傳輸影響很小，光纖傳輸系統的傳輸質量主要取決於光端機的質量，因為光端機負責光電轉換以及光發射和光接收，它的優劣直接影響整個系統，所以就需要眾多新用戶或對此有意向的用戶對光端機的性能和套用有所了解，才能更好地配置和進行採購。
產品參數
在一芯或四芯光纖上傳輸1路計算機HDMI視頻信號,10位數字視頻編碼和無壓縮傳輸技術,套用於工業監控以及大型會場等計算機視頻遠距離傳輸需要 性能特點：
1、在一芯或四芯光纖上傳輸1路計算機HDMI視頻信號
2、10位數字視頻編碼和無壓縮傳輸技術
3、套用於工業監控以及大型會場等計算機視頻遠距離傳輸需要
4、嚴格的物料選擇和質量控制確保產品高品質和高可靠
5、可選的VGA/RGB,DVI接口，支持高保真立體聲音頻和RS232/485數據通道
6、電源和其它參數指示LED可監視系統狀態
7、緊湊的尺寸
8、優異的性價比
9、SMT表面貼裝技術
10、同時可以支持4U機箱、1U機箱和獨立式結構
11、低功耗和即插即用的免調試安裝
套用案例
深圳華天成 HDMI光端機 HDT/R-H81U/4S-20KM 運用於多媒體信息發布等套用系統中，能將HDMI音視頻信號進行遠距離傳輸。用普通的HDMI電纜長距離傳輸，會出現信號差，容易受干擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。如果傳輸距離短，就不能滿足多媒體信息發布等場合長距離傳輸的要求。使用 華天成 HDMI光端機就完全解決了此類問題。
今天我們去了一趟東莞的柏寧酒店，與他們經理對話了解到，他們在幾個重要的房間才有這個大屏，其他小房間好像就是那種液晶電視，他們用光端機的傳輸距離其實不遠，差不多100米。使用設備方案其實很簡單，就是計算機信號傳輸給大屏，距離遠了中間就通過光端機實現 。
HDMI光端機原來工程商使用了另外一家的產品，由於原來的光纜是多模的，在實現高清傳輸的過程中，效果不是很好，我們結合用戶反映的情況，知道了具體還是光端機的產品質量達不到用戶的要求，對方要求傳輸的是1080P的高清效果，但是由於對方提供的 hdmi光端機是使用在普通場合的產品，無法滿足用戶的要求，實際上客戶要求的是能夠達到廣電級的視頻會議效果，將1080P的圖像和圖片連貫地傳輸到各個指定的地方，我們的工程師為了配合對方驗收，先是仔細測了原來多模光纜的具體衰減情況，回來之後將我們的 hdmi光端機的功率加大，可以保證的圖像效果好，同時也為後期的衰減提供了足夠的餘量。
1、總機室裝有一台工控機，作為信息源，裝上4台 HDMI光端機(T)，作為發射端。
華天成（HDMI光端機發射端）PS：光端機發射端（應該建議他不要疊放，避免溫度過高，他也說這個機子工作時候外殼很熱，會不會有問題，我說這個已經是鋁材料了，要是鐵的還熱一些，能承受的高溫有60度，這個疊放忘記告訴他了，明天和他說說）
2、發射端發射的信息通過光纖傳輸到接收室，接收室裝上 HDMI光端機(R)。將接收到的視頻信號在大螢幕上顯示。
華天成（HDMI光端機 接收端）3、因為他們酒店的大廳與總機室距離較近，所以不需要使用 HDMI光端機。其他4個房間，各裝上一台 HDMI光端機(R) ，將接收到的信息供大螢幕放映。
LED大屏顯示現場大螢幕顯示效果----東莞柏寧酒店
4、為了讓大家更加詳細了解本次項目 hdmi光端機是如何使用的，我們細化了柏寧酒店高清視頻傳輸的拓撲圖：
華天成（HDMI光端機 拓撲圖）以上就是HDMI光端機在柏林酒店的套用案例，公司一貫堅持“以質量求生存，以信譽求發展”質量方針，解決客戶的任何實際問題，讓客戶用的放心。
相關品牌
國外部分品牌
（排名不分先後）
AB、AD、ANV、BIC、STV、MRD、OSD、OPTILINKS、PELCO、OPTELECOM、Infinova(英飛拓)、Meridian（子午線）、Siemens (西門子)、Alcatel（阿爾卡特）、雅圖等。
國內部分品牌
（排名不分先後）
中卜科技 華天成、光網視（ONV）、SUN Telecom、SPACECOM、安特視訊、訊維、南天威視、北京安邦新創、蛙視、諾龍、中威、微創、杭州來邦、北京奧博 ddun、北京華興易誠、上海巨視、華誠等。
故障及解決方法
沒視頻信號
1檢查各設備是否供電正常。
2檢查接收端對應通道視頻指示燈是否點亮，
A：若指示燈點亮(燈亮證明此時該通道已有視頻信號輸出)。則檢查接收端到監視器或DVR等終端設備間的視頻電纜是否連線好，視頻接口連線是否鬆動或有虛焊等情況。
B：接收端視頻指示燈不亮，檢查前端對應通道視頻指示燈是否點亮。(建議對光接收機重新上電以保證視頻信號的同步性)
a：燈亮(燈亮表示攝像機採集的視頻信號已送入光端機前端)，檢查光纜是否連通，光端機以及光纜終端盒的光接口是否鬆動。建議重新插拔一次光纖接口(如尾纖頭太髒建議先用棉花酒精清洗待乾後再插入)。
b ：燈不亮，檢查攝像機是否工作正常，及攝像機到前端發射機的視頻電纜是否連線可靠。視頻接口是否鬆動或有虛焊等情況。
若以上方法不能排除故障且有同型號的設備時，可以採用替換檢查法(要求設備具有互換性)，即將光纖接到另一端工作正常的接收機或更換遠端的發射機可以準確地判斷故障設備。
畫面干擾
此種情況多是由於光纖鏈路衰減過大或前端視頻線纜過長受交流電磁干擾所致。
1:檢查尾纖是否有彎折過度的地方(特別是多模傳輸的時候應儘量讓尾纖舒展開切勿過度彎折)。2：檢測光口和終端盒法蘭盤連線處是否連線可靠法蘭磁芯是否破損等。3：光口和尾纖是否過髒套用酒精和棉花清潔待乾後再插入。4：鋪設線路時視頻傳輸線纜儘量選用禁止性好傳輸質量較好的75-5電纜且應儘量避開交流線路以及其他容易引起電磁干擾的物體。
沒有控制信號或者控制信號不正常
檢查光端機數據信號指示燈是否正確。
a:對照產品手冊數據連線埠定義檢查數據線是否連線正確且牢固可靠。特別是控制線的正負極有沒有接反。
:檢查控制設備(計算機,鍵盤或DVR等)所發出的控制數據信號格式是否和光端機所支持的數據格式一致(數據通信格式詳細介紹見本手冊**頁),波特率是否超過光端機所支持的範圍(0-100Kbps)。
b:對照產品手冊數據連線埠定義檢查數據線是否連線正確且牢固可靠。特別是控制線的正負極是否接反。
