產品概述

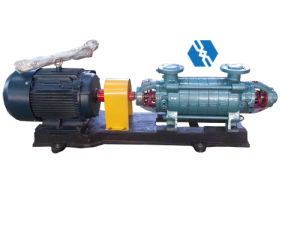

TSWA型臥式多級離心泵是在TSW型泵的基礎上吸收國內外多種多級離心泵的優點改進而成的新一代產品,符合JB/T53058-93質量標準。
本系列泵由於採用了優秀的水力模型及低轉速電機,因而具有高效節能、運行平穩、噪聲低、振動小等優點,同時,易損件壽命成倍增長大六延長了泵的使用壽命。該系列泵主要適用於城市高層建築給排水及消防用水,工廠、礦山給排水,遠距離輸水,生產工藝循環中用水,暖通空調循環、生活用水等多種用途。工作條件
1、適合於輸送清水及物理化學性質類似清水的物質,其固體不溶物體積不超過單位體積0.1%,粒度≤2mm;
2、介質溫度:-15℃-80℃;
3、工作壓力:系統壓力≤3.0MPa;即:系統壓力=入口壓力+泵工作時的壓力≤3.0MPa;
4、周圍環境的溫度應低於40℃,相對濕度應不超過95%;
5、由於本型泵主要不見均為鑄鐵材質,因此所輸送介質應無強腐蝕性。註:如介質帶有細小顆粒或具強腐蝕性時,請在訂貨時說明,以便提供更為可靠之產品。
型號意義
100TSWA×5
100-泵吸入口口徑為100m
T-透平式
S-單吸式葉輪結構
W-輸送溫度≤80℃的清水或類似清水的介質
A-第一次更新設計
5-泵級數為5
性能參數
型 號 | 級 數 | 流 量 | 揚 程 (m) | 轉 速 (r/min) | 功 率(kw) | 效 率 (%) | 允許吸上真空高度 (m) | 汽蝕餘量 (m) | ||
(m3/h) | (L/s) | 軸功率 | 電機功率 | |||||||
50TSWA | 2 | 18 | 5 | 18.4 | 1450 | 1.37 | 2.2 | 66 | 7.2 | 3.1 |
3 | 27.6 | 2.05 | 3 | |||||||
4 | 36.8 | 2.73 | 4 | |||||||
5 | 46 | 3.42 | 5.5 | |||||||
6 | 55.2 | 4.10 | 5.5 | |||||||
7 | 64.4 | 4.79 | 7.5 | |||||||
8 | 73.6 | 5.47 | 7.5 | |||||||
9 | 82.8 | 6.15 | 7.5 | |||||||
10 | 92 | 6.84 | 11 | |||||||
11 | 101.2 | 7.52 | 11 | |||||||
12 | 110.4 | 8.20 | 11 | |||||||
75TSWA | 2 | 36 | 10 | 23 | 1450 | 3.22 | 5.5 | 70 | 7.2 | 3 |
3 | 34.5 | 4.83 | 7.5 | |||||||
4 | 46 | 6.45 | 11 | |||||||
5 | 57.5 | 8.06 | 11 | |||||||
6 | 69 | 9.67 | 15 | |||||||
7 | 80.5 | 11.28 | 15 | |||||||
8 | 92.5 | 12.89 | 18.5 | |||||||
9 | 103.5 | 14.50 | 18.5 | |||||||
10 | 115 | 16.12 | 22 | |||||||
11 | 126.5 | 17.73 | 22 | |||||||
100TSWA | 2 | 69 | 19.2 | 31.2 | 1450 | 8.03 | 11 | 73 | 7 | 3.3 |
3 | 46.8 | 12.05 | 15 | |||||||
4 | 62.4 | 16.07 | 22 | |||||||
5 | 78 | 20.09 | 30 | |||||||
6 | 93.6 | 24.11 | 30 | |||||||
7 | 109.1 | 28.13 | 37 | |||||||
8 | 124.8 | 32.14 | 45 | |||||||
9 | 140.4 | 36.16 | 45 | |||||||
10 | 156 | 40.18 | 55 | |||||||
125TSWA | 2 | 90 | 43 | 43.2 | 1450 | 14.32 | 22 | 74 | 3.8 | 3.4 |
3 | 64.8 | 21.48 | 30 | |||||||
4 | 86.4 | 28.63 | 45 | |||||||
5 | 108 | 35.79 | 55 | |||||||
6 | 129.6 | 42.95 | 75 | |||||||
7 | 151.2 | 50.11 | 75 | |||||||
8 | 172.8 | 57.27 | 90 | |||||||
9 | 194.4 | 64.43 | 90 | |||||||
10 | 216 | 71.59 | 90 | |||||||
150TSWA | 2 | 155 | 25 | 60 | 1450 | 32.91 | 45 | 77 | 7.7 | 2.5 |
3 | 90 | 49.37 | 75 | |||||||
4 | 120 | 65.82 | 90 | |||||||
5 | 150 | 82.28 | 110 | |||||||
6 | 180 | 98.74 | 132 | |||||||
7 | 210 | 115.19 | 132 | |||||||
8 | 240 | 131.19 | 160 | |||||||
9 | 270 | 148.10 | 200 |
