TSWA不鏽鋼臥式多級泵

產品簡介

TSWA不鏽鋼臥式多級泵供輸送不含固體顆粒的清水及物理化學性質似於水的液體之用。該多級泵產品是大西洋主要生產產品之一,主要用於高壓給水、高層建築給水,也可用於廠礦給排水。泵的流量從10~155m3/h,揚程範圍為15~300m,配套功率範圍2.2~200kw,口徑範圍為50~150mm。TSWA型介質使用溫度不超過80℃。

產品特點

1、TSWA不鏽鋼臥式多級泵結構緊湊,體積小,外形美觀,占地面積小,節省建築費用;
2、TSWA不鏽鋼臥式多級泵的轉子部件由兩端的滾動軸承支撐,泵運行平穩;
3、TSWA不鏽鋼臥式多級泵的進口為水平方向,出口為垂直向上布置,簡化管路;
4、TSWA不鏽鋼臥式多級泵的電機為臥式結構,便於維修。

使用條件

1、適於輸送清水及物理化學性質類似於清水的物質,其固體不溶物體積不超過單位體積0.1%,粒度≤2mm
2、介質溫度:-15℃~80℃;
3、工作壓力:系統壓力≤3.0MPa;(即:系統壓力=入口壓力+泵工作時的壓力≤3.0MPa)
4、周圍環境溫度應低於40℃,相對濕度低於95%;
5、由於本型泵主要部件均為鑄鐵材質,因此所輸送介質應無強腐蝕性。
註:如介質帶有細小顆粒或具強腐蝕性時,請在訂貨時說明,以便提供更為可靠之產品。

結構說明

1、TSWA不鏽鋼臥式多級泵為多級節段式結構,其吸入口為水平方向,吐出口為垂直向上布置,設有50、75、100、125、150等口
徑,用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足;
2、TSWA不鏽鋼臥式多級泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成,其結構設計合理;
3、TSWA不鏽鋼臥式多級泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成,轉子兩端支承在乾油潤滑的滾動軸承上,由於葉

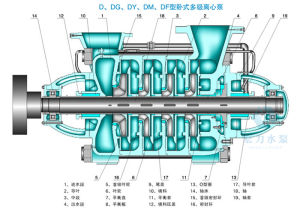

D型臥式多級泵結構圖D型臥式多級泵結構圖

輪極好的動靜平衡及平衡盤的水力平衡作用,使得泵運行起來十分平穩,且噪聲低、振動小。
4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封,為防止液體從兩端主軸泄漏,設軟填料軸封,同時在軸上裝有橡
膠擋水圈、O型橡膠密封圈,以防水是入軸套腔內;
5、為防止中段和導葉磨損,特設葉輪密封環及導葉套等易損零件,當葉輪與這些易損件之間的間隙超過規定值時應予以列換;
6、TSWA不鏽鋼臥式多級泵與電動機同時裝在公用的鑄鐵底座上,其扭矩通過彈性聯軸器來傳遞。
