特點

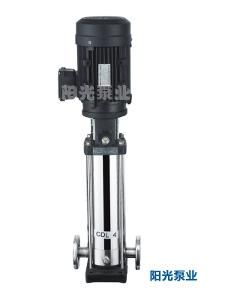

多級離心泵結構圖1、多級離心泵為立式結構，具有占地面積小的特點，泵重心重合於泵腳中心，因而運行平穩、振動小、壽命長。
2、多級離心泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。
3、電機外加防雨罩可直接置於室外使用，而無需建造泵房，大大節約基建投資。
4、多級離心泵揚程可通過改變泵級數（葉輪數量）來滿足不同要求，故適用範圍廣。
5、軸封採用硬質合金機械密封，密封可靠，無泄漏，機械損失小。
6、高效節能，外形美觀。
7、注50口徑以上內件鑄件成形。
適用範圍
多級離心泵，採用了國家推薦使用的高效節能水力模型，具有高效節能、性能範圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點；通過改變泵的材質、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。
D型泵供輸送不含固體顆粒、溫度不高於80℃的清水或物理化學性質類似於清水的液體，適應於礦山和城市給排水工程使用。
DG型泵供輸送不含固體顆粒、溫度不高於105℃的清水或物理化學性質類似於清水的液體，用於鍋爐給水或輸送熱水或類似熱水的介質。
MD型泵供輸送固體顆粒含量不大於1.5%的中性礦水（粒度小於0.5毫米）及類似的其它污水，被輸送介質的溫度不高於80℃，適於鋼鐵廠、礦山排水、污水輸送等場合。
DF型泵供輸送溫度為-20℃～105℃，不含固體顆粒，有腐蝕性的液體。
臥式多級離心泵DY型泵用於輸送不含固體顆粒，溫度為-20℃～150℃，粘度小於120厘沲的油類和石油產品。
以上各型泵的進口允許壓力均不超過0.6MPa。
多級離心泵結構圖
多級離心泵結構圖性能參數
| 型號 | 級數 | 流量 (m3/h) | 揚程 (M) | 轉速 (r/min) | 電機功率 (kw) | 效率 （%） | 必需汽蝕餘量 (NPSH) | 重量 |
| 25GDL2-12 | 3 | 1.4 2 2.4 | 36 | 2900 | 1.1 | 23 30 32 | 2.9 | 58 |
| 4 | 48 | 1.1 | 2.9 | 62 | ||||
| 5 | 60 | 2 | 2.9 | 68 | ||||
| 6 | 72 | 2 | 2.9 | 72 | ||||
| 7 | 84 | 2 | 2.9 | 78 | ||||
| 8 | 96 | 2.2 | 2.9 | 82 | ||||
| 9 | 108 | 2 | 2.9 | 86 | ||||
| 10 | 120 | 3 | 2.9 | 98 | ||||
| 11 | 132 | 3 | 2.9 | 102 | ||||
| 12 | 144 | 3 | 2.9 | |||||
| 13 | 156 | 4 | 2.9 | |||||
| 14 | 168 | 4 | 2.9 | |||||
| 15 | 180 | 4 | 2.9 | |||||
| 25GDL4-11 | 3 | 2.8 4 4.8 | 33 | 2900 | 1.1 | 32 42 43 | 2.9 | 58 |
| 4 | 44 | 1.5 | 2.9 | 65 | ||||
| 5 | 55 | 2.2 | 2.9 | 72 | ||||
| 6 | 66 | 2.2 | 2.9 | 76 | ||||
| 7 | 77 | 3 | 2.9 | 86 | ||||
| 8 | 88 | 3 | 2.9 | 90 | ||||
| 9 | 99 | 3 | 2.9 | 94 | ||||
| 10 | 110 | 4 | 2.9 | 110 | ||||
| 11 | 121 | 4 | 2.9 | 114 | ||||
| 12 | 132 | 4 | 2.9 | |||||
| 13 | 143 | 4 | 2.9 | |||||
| 14 | 154 | 5.5 | 2.9 | |||||
| 15 | 165 | 5.5 | 2.9 | |||||
| 型號 | 級數 | 流量 (m3/h) | 揚程 (M) | 轉速 (r/min) | 電機功率 (kw) | 效率 （%） | 必需汽蝕餘量 (NPSH) | 重量 |
| 40GDL6-12 | 3 | 4.2 6 7.2 | 36 | 2900 | 1.5 | 43 52 50 | 2.9 | 72 |
| 4 | 48 | 2.2 | 2.9 | 78 | ||||
| 5 | 60 | 2.2 | 2.9 | 82 | ||||
| 6 | 72 | 3 | 2.9 | 92 | ||||
| 7 | 84 | 3 | 2.9 | 96 | ||||
| 8 | 96 | 4 | 2.9 | 112 | ||||
| 9 | 108 | 4 | 2.9 | 116 | ||||
| 10 | 120 | 4 | 2.9 | 120 | ||||
| 11 | 132 | 5.5 | 2.9 | 140 | ||||
| 12 | 144 | 5.5 | 2.9 | |||||
| 13 | 156 | 7.5 | 2.9 | |||||
| 14 | 168 | 7.5 | 2.9 | |||||
| 15 | 180 | 7.5 | 2.9 | |||||
| 50GDL12-15 | 2 | 8.4 12 14.4 | 30 | 2900 | 2.2 | 49 57 55 | 3.5 | 113 |
| 3 | 45 | 3 | 3.5 | 129 | ||||
| 4 | 60 | 4 | 3.5 | 149 | ||||
| 5 | 75 | 5.5 | 3.5 | 181 | ||||
| 6 | 90 | 5.5 | 3.5 | 190 | ||||
| 7 | 105 | 7.5 | 3.5 | 204 | ||||
| 8 | 120 | 7.5 | 3.5 | 212 | ||||
| 9 | 135 | 11 | 3.5 | 265 | ||||
| 10 | 150 | 11 | 3.5 | 273 | ||||
| 50GDL18-15 | 2 | 12.6 18 21.6 | 30 | 2900 | 3 | 54 63 62 | 4.0 | 122 |
| 3 | 45 | 4 | 4.0 | 142 | ||||
| 4 | 60 | 5.5 | 4.0 | 175 | ||||
| 5 | 75 | 7.5 | 4.0 | 189 | ||||
| 6 | 90 | 7.5 | 4.0 | 198 | ||||
| 7 | 105 | 11 | 4.0 | 252 | ||||
| 8 | 120 | 11 | 4.0 | 261 | ||||
| 9 | 135 | 15 | 4.0 | 280 | ||||
| 10 | 150 | 15 | 4.0 | 289 |
注意事項
1、多級離心泵啟動前檢查
潤滑油的名稱、型號、主要性能和加注數量是否符合技術檔案的要求；軸承潤滑系統、密封系統和冷卻系統是否完好，軸承的油路、水路是否暢通；
盤動泵的轉子1～2轉，檢查轉子是否有摩擦或卡住現象；
在聯軸器附近或皮帶防護裝置等處，是否有妨礙轉動的雜物；
泵、軸承座、電動機的基礎地腳螺栓是否鬆動；
多級離心泵泵工作系統的閥門或附屬裝置均應處於泵運轉時負荷最小的位置，應關閉出口調節閥；
啟動多級離心泵，看其葉輪轉向是否與設計轉向一致，若不一致，必須使葉輪完全停止轉動並調整電動機接線後，方可再啟動。
2、多級離心泵充水
水泵在啟動以前，泵殼和吸水管內必須先充滿水，這是因為有空氣存在的情況下，多級離心泵吸人口真空無法形成和保持。
3、多級離心泵暖泵
輸送高溫液體的泵，如電廠的鍋爐給水泵，在啟動多級離心泵前必須先暖泵。這是因為給水泵在啟動時，高溫給水流過泵內，使泵體溫度從常溫很快升高到100～200℃，這會引起泵內外和各部件之間的溫差，若沒有足夠長的傳熱時間和適當控制溫升的措施，會使泵各處膨脹不均，造成泵體各部分變形、磨損、振動和軸承抱軸事故。
保養
清洗項目
一、颳去葉輪內外表面及密封環和軸承等處所積存的水垢及鐵鏽等物，再用水或壓縮空氣清洗、吹淨。
二、清洗殼體各接合表面上積存的油垢和鐵鏽。
三、清洗水封管並檢查管內是否暢通。
四、清洗軸瓦及軸承，除去油垢，再清洗油圈及油麵計等。滾珠軸承套用汽油清洗。
五、暫時不進行裝配的零、部件，在清洗後都應塗油保護。
清洗基本原則
1、保證滿足對零件清潔程度的要求，在修理中，各種不同的機件，對清潔的要求程度是不相同的。在裝配中，配合件的清潔要求高於非配合件，動配合件高於靜配合件，精密配合件高於非精密配合件。對於噴、鍍、粘結的工件表面，其清潔要求都是很高的。清洗時必須根據不同的要求，採取不同的清洗劑和清洗
方法，保證所要求的清洗質量。
2、防止零件的腐蝕，對精密零件不允許有任何程度的腐蝕。當零件清洗後需停放一段時問時，應考慮清洗液的防鏽能力或考慮其他防鏽措施。
3、確保操作安全，防止引起火災或毒害人體以及造成對環境的污染。
行業發展前景
離心泵的主要過流部件有吸水室、葉輪和壓水室。離心泵有立式、臥式、單級、多級、單吸、雙吸、自吸式等多種形式。日前離心泵的設計趨勢主要是針對策一特定的使用工況進行設計的，針對性比較強，設計出的離心泵的效率比較高，泵的運行費用也比較經濟。
十二五期間，我國泵及真空設備製造業將會保持約20%的市場增長速度。到2015年我國的銷售規模將會達到1587億元左右。在污水處理設備投入中，水泵類的投資占機械設備總投資的15%。若按此比例來計算，十二五期間，城市污水處理領域的泵類產品需求量約有600億元，未來三年還有近400億的市場需求，這十分利好離心泵行業。
當前，市場上的農用水泵絕大多數為離心泵。農用水泵產品進入國家農機補貼目錄後，隨著其在國內的落實，未來，農用水泵行業將進入高速增長時期，年產值超過12%。農用水泵行業作為泵業的子行業，預估，到2015年世界農用水泵市場將超過60億美元。
預估，未來幾十年中，我國電力工業將以更高的速度發展。給水泵、前置泵、循環泵、冷凝泵、離心式除灰泵、往復式降灰泵、偶合器、計量泵等主要泵種為重要需求品種大約需要3500-4200台。而核主泵、上沖泵、停堆冷卻泵、噴淋泵、鍋爐給水泵、計量泵等核電機組用泵的需求量大約為1400-1800台。
未來一段時間，對於石油工業在採油、輸油、煉油方面，高效率的注水泵、稠油泵、輸油管線泵和螺桿泵等到產品需求大增，不同類型的工業泵需求量大約在14-15萬台。
目前所設計離心泵型號單一同一個類型的離心泵在很多工作場合使用，離心泵的整體適應性差，效率不高。對於三大化工用泵方面，大型化肥用甲胺泵、大中型高溫高壓磁力泵、特殊材質的非金屬化工泵的市場也會擴大，各類化工泵需求量在10-12萬台。
離心泵工作前，先將泵內充滿液體，然後啟動離心泵，葉輪快速轉動，葉輪的葉片驅使液體轉動，液體轉動時依靠慣性向葉輪外緣流去，同時葉輪從吸入室吸進液體，在這一過程中，葉輪中的液體繞流葉片，在繞流運動中液體作用一升力於葉片，反過來葉片以一個與此升力大小相等、方向相反的力作用於液體，這個力對液體做功，使液體得到能量而流出葉輪，這時液體的動能與壓能均增大。
離心泵依靠鏇轉葉輪對液體的作用把原動機的機械能傳遞給液體。由於離心泵的作用液體從葉輪進口流向出口的過程中，其速度能和壓力能都得到增加，被葉輪排出的液體經過壓出室，大部分速度能轉換成壓力能，然後沿排出管路輸送出去，這時，葉輪進口處因液體的排出而形成真空或低壓，吸水池中的液體在液面壓力（大氣壓）的作用下，被壓入葉輪的進口，於是，鏇轉著的葉輪就連續不斷地吸入和排出液體。
D型多級離心泵主要零件材質：
D型臥式多級離心泵主要零件的製造材料為：進水段、中段、出水段等承壓零件——普通鑄鐵、球墨鑄鐵或不鏽鋼：葉輪——鑄鐵、鑄銅或不鏽鋼：軸——碳鋼或不鏽鋼。泵做為固定式消防給水泵時，為避免因長期停泵導致轉子部件銹死，對可能產生鏽死的部件都進行了防鏽處理。
泵可能發生的故障及其解決方法
| 常見故障 | 原因 | 解決方法 |
| 水泵不出水 | 1、啟動前注入泵內的誰不夠（當使用 真空泵 時，則抽真空不夠）。2、轉向不對。3、 底閥 為打開或者堵塞。4、泵的吸入高度過高。5、進水管或儀表連線漏氣。6、 填料函 漏氣。7、葉輪流量被堵塞。8、泵轉速不夠。 | 1、三昌泵業 多級泵 注水注水淹沒葉輪，最好充滿泵腔。2、更換電機接線。3、檢查底閥，清洗檢修或更新。4、降低泵的安裝高度。5、擰緊或者堵塞漏氣處。6、檢查 軸套 及軸套螺母，漏氣時應及時加墊。7、清洗葉輪。8、檢查電機，檢修或更新。 |
| 流量不足或者不出水 | 1、水流道被堵塞。 2、葉輪和密封環之間的間隙泄露太大。 3、轉速未達到規定值。 | 1、依次檢查進出水流道是否暢通，排除堵塞物。 2、檢修或更換葉輪和密封環。 3、檢查電壓是否過低，檢查電機是否損壞，檢修電機和調整電壓。 |
| 水泵消耗功率過大,電機電流超過, 額定值 | 1、填料壓得過緊。2、泵的轉子與 定子 摩擦。3、流量超過了使用範圍。4、平 橫盤 和 平衡環 摩擦。 5、水泵內間隙過大， 泵效率 降低。 | 1、調松填料。2、檢查轉子與定子摩擦部位。3、在規定的流量範圍內使用水泵。4、檢查 平衡盤 的端面跳動，摩擦太大應更換。5、解體檢查，更換已磨損件。 |
| 水泵響聲異常和振動 | 1、發生了汽蝕。2、機件鬆動或脫落。3、 轉子不平衡 。4、軸彎曲。5、泵軸與電機軸不同心。6、基礎薄弱。7、軸承磨損。8、水泵間隙過大。 | 1、三昌泵業多級泵降低水泵安裝高度，簡化進水管路，減少管路損失。2、停車檢查，緊固零件。3、轉子做平衡試驗，車削不平衡重量。4、調直主軸。5、調整機組，使之同心。6、加固基礎。7、更換軸承。8、解體檢查，更換已磨損件。 |
| 軸承過熱 | 1、潤滑不良。2、軸彎曲。3、軸承損壞。4、泵軸與電機軸不同心。5、 冷卻水 不足或斷水。 | 1、加油（檢查油環，使之鏇轉）。2、調直主軸。3、更換軸承。4、調整機組，使之同心。5、檢查冷卻水情況。 |
