一、交叉滾子軸承參數
型號- RB7013
內徑(mm)- 70
外徑(mm)- 100
寬度(mm)- 13
重量(Kg)- 0.35
材料- GCR15/GCR15SiMn
精度等級- P5/P4/P2
潤滑類型- 脂潤滑
旋轉部分- 內圈旋轉
承載方向- 軸向徑向多向承載
軸承結構- 外圈分體式

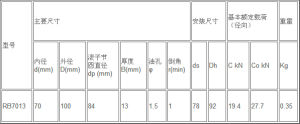

二、RB7013詳細參數表
軸承三、RB型交叉滾子軸承詳細介紹
產品特點- BYC交叉滾子軸承是兩列圓柱滾子在呈90度的V形滾道上通過尼龍隔離塊被相互垂直交叉排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近於極限的小型尺寸，並且具有高剛性，BYC博盈交叉滾子軸承精度可達到P2級。因此適合於工業機器人的關節旋轉部、機械加工中心的旋轉台、精密旋轉工作檯、醫療機器、計算器、IC製造裝置等設備。
系列簡介 RB型交叉滾子軸承（外環分割型、內環旋轉用）此系列型號為交叉圓柱滾子軸承的基本型，內、外環尺寸被最小限度地小型化，其構造是外環是分割型，內環是一體設計，適合於要求內環旋轉精度高的部位。
系列型號 "RB4010、RB4510、RB5013、RB6013、RB7013、RB8016、RB9016、RB10016、RB10020、RB11012、RB11015、RB11020、
RB12016、RB12025、RB13015、RB13025、RB14016、RB14025、RB15013、RB15025、RB15030、RB16025、RB17020、RB18025、
RB19025、RB20025、RB20030、RB20035、RB22025、RB24025、RB25025、RB25030、RB25040、RB30025、RB30035、RB30040、
RB35020、RB40035、RB40040、RB45025、RB50025、RB50040、RB50050、RB60040、RB70045、RB80070、RB90070、RB1000110
、RB1250110"
套用領域 工業機器人手臂-玻璃研磨設備-數控轉台-數控旋轉台-檢測儀器-精密醫療設備-航空航天設備-軍用雷達等
四、RB型交叉滾子軸承安裝調試
"安裝交叉滾子軸承時應按以下程式進行：
1、安裝前，將軸承座或其他的安裝零部件進行洗淨、消除污垢，並確認各零部件的毛刺是否已被去除。
2、往軸承座或軸里插入時，由於是薄壁軸承，插入時易發生傾斜，請用塑膠錘等一邊找出水平，一邊在圓周方向均勻地敲打，一點一點地插入，直到能通過聲音確認與接觸面完全地靠緊時為止。
3、側面壓緊法蘭盤的安裝
3.1將側面壓緊法蘭盤放置到位後，將其在圓周方向來回搖動幾次，以調整安裝螺栓的位置。
3.2安裝壓緊螺栓。用手擰螺栓時，確認沒有因螺栓孔偏離引起螺栓難以擰入。
3.3壓緊螺栓的擰緊由暫時擰到正式擰緊可分為3到4個階段，按對角線上的順序反覆擰緊。在擰緊兩分割的內圈或外圈的壓緊螺栓時，擰緊過程中經常將一體的外圈或內圈稍微轉動一下，就能使兩分割部位得到修正。"
