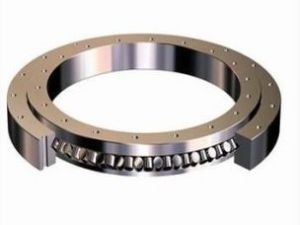

交叉滾子軸承介紹
它們的滾子在內輪與外輪間，間隔交叉地彼此成直角方式排列。
交叉滾子軸承它們能同時承受來自各方向荷重(如軸向、推力或動量荷重等)。因滾子與軌道表面成線狀接觸，因此，軸承受荷重而彈性變形之可能性很小。此型軸承廣泛運用在如工業自動機器人、工作機械及醫療設施等，需要剛性高、緊密及高轉速下仍能確保精確之場合下。
在交叉滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過間隔保持器被相互垂直地排列，所以1個交叉滾子軸承就可承受徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。內外圈的尺寸被最小限度地小型化，特別極薄型式是接近於極限的小型尺寸，並且具有高剛性，所以最適合於工業用機器人的關節部或鏇轉部、機械加工中心的鏇轉工作檯、機械手鏇轉部、精密鏇轉工作檯、醫療機器、計量器、IC製造裝置等的用途。
交叉滾子軸承的使用特點
THK交叉滾柱軸環交叉滾子軸承，因被分割的內環或外環，在裝入滾柱和間隔保持器後，與交叉滾柱軸環固定在一起，以防止互相分離，
故安裝交叉滾柱軸環時操作簡單。由於滾柱為交叉排列,因此只用1套交叉滾柱軸環就可承受各個方向的負荷，與傳統型號相比，剛性提高3~4倍。同時，因交叉滾子軸承內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地鏇轉運動。
1、具有出色的鏇轉精度
交叉滾子軸承內部結構採用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止滾子的傾斜貨滾子之間相互磨察，有效防止了鏇轉扭矩的增加。另外，不會發生滾子的一方接觸現象或者鎖死現象；同時因為內外環是分割的結構，間隙可以調整，即使被世家預壓，也能獲得高精度的鏇轉運動。
2、操作安裝簡化
被分割成2部分的外環或者內環，在裝入滾子和保持器後，被固定在一起，所以安裝時操作非常簡單。
3、承受較大的軸向和徑向負荷
因為滾子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的
徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
IKO交叉滾子軸承4、大幅節省安裝空間
交叉滾子軸承的內外環尺寸被最小限度的小型化，特別是超薄結構是接近極限的小型尺寸，並且具有高剛性，所以最適合於工業機器人的關節部位或者鏇轉部位、機械加工中心的鏇轉工作檯、機械手鏇轉部、精密鏇轉工作檯、醫療儀器、計量器具、IC製造裝置等廣泛用途。
交叉圓柱滾子軸承的分類和型號系列
RB型（外環分割型、內環鏇轉用）
RB型此系列型號為交叉圓柱滾子軸承的基本型，內、外環尺寸被最小限度地小型化，其構造是外環是分割型，內環是一體設計，適合於要求內環鏇轉精度高的部位。
ModelRB(SeparableOuterRing,TypeforInnerRingRotation)
BeingthebasicmodeloftheCross-RollerRing,despitetheminimumpossibledimensionsoftheinnerandouterrings,itsouterringisseparablewhiletheinnerringisintegratedwiththemainbody.Thismodelisusedinlocationswhere
therotationaccuracyoftheinnerringisrequired.
RE型（內環分割型、外環鏇轉用）
RE型此系列型號是由RB型的設計理念產生的新型式，主要尺寸與RB型相同。其構造是內環是分割型，外環是一體設計，適合於要求外環鏇轉精度高的部位。
ModelRE(SeparableInnerRing,TypeforOuterRingRotation)
ThisnewmodelisbasedonthedesignofprincipaloftheRB,HavingthesamemajordimensionsasmodelRB, itsinnerringisseparablewhiletheouterringisintegratedwiththemainbody,thismodelisusedinlocationswheretherotationaccuracyoftheouterringisrequired.
RU型、XSU型（內、外環一體型）
RU型此系列型號由於已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由於採用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的鏇轉精度和扭矩。通過錐銷孔安裝滾子，能用於外環和內環鏇轉。
ModelRU、ModelXRU(IntegratedInner/OuterRingType)
Sincethemountingholesareprovided,thismodeldoesnotrequireapresserflangeorhousing.Inaddition,becauseithasanintegratedinner/outerringstructureandisequippedwithwashers,itsperformanceisminimallyaffectedbythemountingprocedure,ensuringstablerotationaccuracyandtorque.Thismodelcanbeusedforbothinner-ringrotationandouter-ringrotation.
SX型（外環分割型，內環鏇轉用）
SX型其結構與RB系列類似，外環是兩分割的結構，通過三個固定環連線，內環一體設計，適合於要求內環鏇轉精度高的部位。
ModelSX(SeparableOuterRing,TypeforInnerRingRotation)
ItsstructureissimilartoRBseries,theouterringisseparableandconnectedwiththreestatingrings.Whiletheinnerringisintegratedwiththemainbody.Thismodelisusedinlocationswheretherotationaccuracyoftheouterringisrequired.
CRB型其構造是外環是分割型，內環是一體設計，不帶保持架滿裝滾子軸承。適合於要求內環鏇轉精度高的部位。
ModelCRB(SeparableOuterRing,TypeforInnerRingRotation)Itsstructureisthattheouterringisseparablewhiletheinnerringisintegratedwiththemainbody.withoutcage，butfullcomplement。thismodelisusedinlocationswheretherotationaccuracyoftheouterringisrequired.
CRBC型（外環分割型、內環鏇轉用）
其構造是外環是分割型，內環是一體設計，帶保持架滿裝滾子軸承。適合於要求內環鏇轉精度高的部位。
ModelCRBC(SeparableOuterRing,TypeforInnerRingRotation)
Itsstructureisthattheouterringisseparablewhiletheinnerringisintegratedwiththemainbody.withcageandfullcomplement。thismodelisusedinlocationswheretherotationaccuracyoftheouterringisrequired.
CRBH型（內、外環一體型）
CRBH型該系列型號內、外環都是一體結構，通過錐銷孔安裝滾子，用於外環和內環鏇轉。
ModelCRBH(IntegratedInner/OuterRingType)
ThismodeliswithanintegratedInner/OuterRingstructure，canbeusedforbothinner-ringrotationandouter-ringrotation.
RA型（外環分割型、內環鏇轉用）
RA型適合於需要重量輕、緊湊設計的部位，例如機器人和機械手鏇轉部位。
交叉圓錐滾子軸承
簡介
交叉圓錐滾子軸承的設計能在較小的空間內提供較高的鏇轉精確度和剛度，大幅度節省材料成本。
交叉圓錐滾子軸承這類軸承是將兩套軸承滾道和滾子按直角十字交叉安裝在一起，相鄰滾子朝相反方向，滾子與滾子之間安裝有隔離塊，滾子上還裝有支撐墊片，這使得滾子的兩個半列容進同一空間內。軸承的夾角和錐形幾何形狀使得軸承有效跨度要比軸承本身的實際寬度大好幾倍。XR,JXR系列軸承適用於高速工具機套用，如立式鏜床和立式磨床。也特別適用於許多空間有限，鏇轉精度要求較高的設備。
尺寸範圍
內徑101.600mm至2463.800mm(4.000in.至97.000in.)外徑279.400mm至2819.400mm(11.000in.至111.000in.)
設計特性
XRT系列有兩列圓錐滾子在成90°的V型滾刀面上通過間隔保持器垂直交叉排列，能夠承受徑向負荷、軸向負荷等所有方向的負荷。滾道和滾子構造上的線接觸提供了最大鏇轉精度、高穩定度和更大的傾斜剛度。預負荷的可調節設計延長了軸承壽命，在最大限度內加大了剛度並提供了最小跳動。尼龍隔圈慣性較低，運行扭矩較小。部件採用表面滲碳鋼或者電渣重熔軸承鋼製造，抗衝擊性能好。
套用範圍
工具機用精密鏇轉分度台、立式和臥式鏜床、立式磨床、鏇轉表面磨床、大型滾齒機、槍炮和雷達迴轉台、大型無線電和光學望遠鏡、鏇轉攝像機、轉向樞軸和連鑄機、高度受限的樞軸顯微鏡台、桿中心支軸、鏇轉轉向架、焊接支架、迴轉裝配夾具、工業機器人、精密鏇轉工作檯、醫療器械、計量器具、IC製造裝置
交叉滾子軸承安裝步驟
1.將支承座或其它安裝部位徹底清洗乾淨，並確定是否有毛刺或毛邊。
圖1 2.由於是薄壁，插入時易發生傾斜。為了防止這種現象，請一邊保持水平，一邊用塑膠錘均勻敲打，一點一點地將軸承插入支承座內或軸上，直到通過聲音確認與基準面完全緊靠時為止。
3.將固定法蘭放置在交叉滾子軸承軸環上，搖動固定法蘭幾次，使其與螺栓孔的位置相吻合。
4.將固定螺栓插入孔內，用手轉動螺栓時，確認沒有因螺栓孔偏離而引起螺栓難以擰入。
5.如圖1所示，固定螺栓的鎖緊由不完全鎖緊到全鎖緊分成3~4個階段，按對角線上的順序反覆擰緊。在擰緊分割的內環或外圈時，將一體型的外圈或內環稍微轉動一些，就能修正內外環與主體的偏離。
支承座及固定法蘭的設計
因交叉滾子軸承是薄壁小型結構，所以要充分考慮支承座或固定法蘭的剛性。(如圖2)
圖2當外圈是分割型時，如果支承座或固定法蘭及固定螺栓的剛性不足，就不能均等地固定內環或外環，在承受力矩負荷時軸承將產生變形，因此，滾子的接觸區域會變得不均勻，軸承的性能就會顯著地降低。

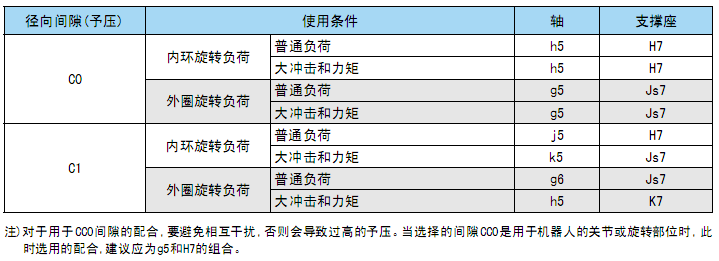

RB、RE、CRB、CRBC和SX型的配合，建議選用表中的組合
型號說明
交叉滾子軸承主要型號
THK交叉滾子軸承RB系列型號如下：
RB7013RB8016RB9016RB10016RB10020RB11012RB11015RB11020RB12016RB12025RB13015RB13025RB14016RB14025RB15013RB15025RB15030RB16025RB17020RB18025RB19025RB20025RB20030RB20035RB22025RB24025RB25025RB25030RB25040RB30025RB30035RB30040RB35020RB40035RB40040RB45025RB50025RB50040RB50050RB60040RB70045RB80070RB90070RB1000110RB1250110
INA交叉滾子軸承SX系列型號如下：
SX011814SX011818SX011820SX011824SX011828SX011832SX011836SX011840SX011848SX011860SX011868SX011860SX0118/500
INA交叉滾子軸承XSU系列型號如下：
XSU080168XSU080188XSU080218XSU080258XSU080318XSU080398XSU140414XSU140544XSU140644XSU140744XSU140844XSU140944
THK交叉滾子軸承RA系列型號如下：
RA10008RA11008RA12008RA13008RA14008RA15008RA16013RA17013RA18013RA19013RA20013
THK交叉滾子軸承RE系列型號如下：
RE7013RE8016RE9016RE10016RE10020RE11012RE11015RE11020RE12016RE12025RE13015RE13025RE14016RE14025RE15013RE15025RE15030RE16025RE17020RE18025RE19025RE20025RE20030RE20035RE22025RE24025RE25025RE25030RE25040RE30025RE30035RE30040RE35020RE35025RE40035RE40040RE45025RE50025RE50040RE50050RE60040
THK交叉滾子軸承RU系列型號如下：
RU124GRU148GRU178GRU228RU297RU445RU228XRU297XRU445XRU228GRU297GRU445G
IKO交叉滾子軸承CRB系列型號如下：
CRB8016CRB9016CRB10016CRB10020CRB11012CRB11015CRB11020CRB12016CRB12025CRB13015CRB13025CRB14016CRB14025CRB15013CRB15025CRB15030CRB16025CRB17020CRB18025CRB19025CRB20025CRB20030CRB20035CRB22025CRB24025CRB25025CRB25030CRB25040CRB30025CRB30035CRB30040CRB35020CRB40035CRB40040CRB40070CRB45025CRB50025CRB50040CRB50050CRB50070CRB60040CRB60070CRB600120CRB70045CRB70070CRB700150CRB80070CRB800100
IKO交叉滾子軸承CRBC系列型號如下：
CRBC8016CRBC9016CRBC10020CRBC11020CRBC11020CRBC12025CRBC13025CRBC14025CRBC15025CRBC15030CRBC20025CRBC20030CRBC20035CRBC25025CRBC25030CRBC25040CRBC30025CRBC30035CRBC30040CRBC40035CRBC40040CRBC40070CRBC50040CRBC50050CRBC50070CRBC60040CRBC60070CRBC600120CRBC70045CRBC70070CRBC700150CRBC80070CRBC800100
IKO交叉滾子軸承CRBH系列型號如下：
CRBH10020ACRBH11020ACRBH12025ACRBH13025ACRBH14025ACRBH15025ACRBH20025ACRBH25025A
