概述：
TCA785是德國西門子公司開發的第三代晶閘管單片移向觸發積體電路，與其它晶片相比TCA785具有溫度適用範圍寬，對過零點時識別更加可靠，輸出脈衝的整齊度更好，移向範圍更寬等優點。另外，由於它輸出的脈衝的寬度可手動自由調節，所以適用範圍更廣泛。
主要參數：
單片可控矽移相觸發器
輸出兩路相位差180°的移相觸發脈衝
觸發脈衝可在0～180°之間任意移動
電源電壓：直流8～18V
交流同步電壓：任意值(由所加同步電阻值決定)
同步輸入電流：≤500μA
移相範圍：0～180°
鋸齒波幅度：≥10V
輸出脈衝:寬度：30μs～180°-α,幅度：≥12V。
工作頻率：10～500Hz
工作溫度：－25℃～+85℃
封裝：DIP-16
套用領域：變電站控制
引腳功能：

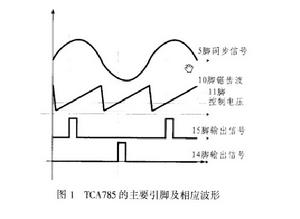

5腳位外接同步信號端，用於檢測交流電壓過零點。
10腳為片內產生的同步鋸齒波，其斜坡最大及最小值由9,10的兩腳的外接電阻和電容決定。
通過與11腳的控制電壓相比較，在15和14腳可輸出同步的脈衝信號，因此改變11腳的控制電壓，就可以實現移向控制，脈衝的寬度則由12腳外接電容值決定，當選擇雙窄脈衝的驅動方式時，12腳應接150pf電容。實際上，有幾十個微秒的脈衝寬度即可使晶閘管正常導通。
