產品概述
它採用DSP運算計量晶片控制技術、快速交流採樣技術、SCR過零切換技術和快速補償穩壓技術。
它主要由補償變壓器、調壓變壓器、SCR穩壓模組、高性能的MCU+高精度的電流電壓採樣組件、快速穩壓技術和安全保護裝置組成，實現了全無觸點控制，安全、高效、穩定。
性能特點
1.LCD人機界面實時顯示各相電壓、電流、故障原因，清晰、準確、解析度高，薄膜按鍵操作，安全可靠並為機器故障的排除提供可靠的指示。
2.先進的測量技術：24位的AD採樣，單片機進行數字濾波及真有校值計算，控制精確無誤。
3.三相分調：輸出電壓不平衡度小於1%，保證每相輸出電壓的精度不變。
4.高速反應：穩壓反應速度為20毫秒以內，對設備及儀器，不產生電壓變化影響。
5.保護功能齊全：設有過載、過壓、欠壓、短路等故障顯示保護功能，確保穩壓器及負載安全運行。
6.預置功能強：保護限值可以任意設定。
7.過載能力強：整機採用優質器件，性能好，可在100%額定負載條件下連續使用，且可承受瞬時（10毫秒）過載（10倍）而不損壞本機。
8.適應性強：對電網和負載的適應性強，可在各種惡劣的電網和複雜的負載情況下，可靠地連續穩定工作。
9.無畸變：採用SCR過零切換技術，在切換過程中無斷流、無產生浪涌電流，波形無畸變。
10.損耗低：電力損耗最小，空載損耗小於0.5%，給客戶節省大量電費。
11.旁路功能：易維護，可在“穩壓”與“旁路直通供電”之間切換，方便故障維修時使用。
12.保護功能全：當出現故障時可在1秒內保護或者不間斷自動轉換至旁路工作，並且具有完善的過載、
短路保護及故障後聲光報警功能。
產品具有體積小、重量輕、性能好等優點。它採用數字控制技術，實現了無觸點分相調壓，穩壓速度快、動態精度可控、輸出波形無畸變、低噪聲、適應性強，能在各種惡劣的電網環境和複雜的負載情況下可靠地連續穩定工作。
適用範圍
各種數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等，尤其適用於電網波動幅度大、電壓瞬間突變等惡劣供電環境。
SKS系列無觸點與SBW系列機械式交流穩壓器不同點比較
SBW系列大功率自動補償式 SKS系列無觸點補償式
工作原理
| SBW系列大功率自動補償式 | SKS系列無觸點補償式 | |
| 工作原理 | 依靠碳刷架在調壓變壓器上的移動改變補償變壓器次級繞組電壓保持輸出的穩定。有碳刷、有觸點、有機械傳動 | 由微處理器和大規模邏輯電路(PLD)控制交流過零開關在交流電壓的過零點切換補償變壓器的組合保持輸出電壓的穩定。無碳刷、無觸點、無機械、三相分調 |
| 回響時間 | 稍慢（200ms左右） | 快（20-100ms） |
| 電壓調整速率 | 慢（20V/s,每秒鐘調整20V） | 快（電壓躍變20%，穩定至中心電壓的時間<100ms） |
| 三相不平衡度 | 不具有三相電壓自動平衡功能 | 三相電壓自動平衡，三相分調 |
| 緩起動抗衝擊 | 常規產品不具有 | 具有先穩壓再輸出功能 |
| 抗諧波功能 | 無此功能 | 電壓、電流採集都具有抗諧波功能，在電網或負載設備存在嚴重諧波干擾時，輸出電壓仍可保持穩定，電流測量仍可保持精確 |
產品圖樣

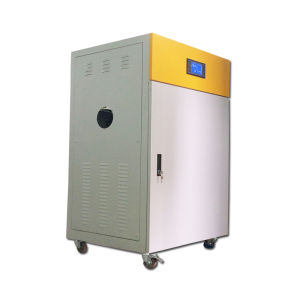

SKS數控穩壓器
穩壓器數顯界面SKS數控穩壓器
顯示界面
穩壓器數顯界面
技術參數
| 項目 | 技術參數 |
| 額定容量 | 60~3000KVA 30KVA/50KVA/80KVA/100KVA/150KVA/200KVA/250KVA/300KVA常有規格 |
| 輸入電壓範圍 | 380V±15% 380V±20% 380V±30% |
| 輸出電壓 | 380V |
| 穩壓精度 | ±1% ±1.5% ±2% |
| 效率 | ≥99% |
| 反應速度 | ≤20ms |
| 功率因數 | 0.8 |
| 穩定速度 | 30ms |
| 波形失真度 | 不產生附加波形畸變（靜態） |
| 溫升 | 主機溫升<80℃ |
| 頻率 | 50Hz/60Hz |
| 絕緣等級 | E級 |
| 工作狀態 | 穩壓狀態/市電狀態 |
| 異常 | 過壓、欠壓、過載、自動旁路 |
| 絕緣強度 | 正弦交流電壓2500V/1min無閃路和擊穿 |
| 輸出波形 | 輸出波形無畸變，無諧波增量 |
| 散熱方式 | 溫控強迫風冷 |
訂貨須知
1.訂貨時必須註明產品型號,額定輸入容量,相數,頻率,輸入電壓,輸出電壓和台數。
2.如有特殊要求,請另訂協定。
注:可根據要求定製產品。
