SF6氣體泄漏定量報警系統

在電力工業中，SF6是一種重要的介質，它用作封閉式中、高壓開關的滅弧和絕緣氣體。 SF6氣體泄漏定量報警系統可廣泛套用於各種電壓等級的SF6開關室、組合電器室（GIS室）等場所。 2、實時顯示氧氣濃度檢測主機內含有氧氣檢測感測器，在檢測各區域採樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及後台監控計算機上顯示該採樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。

簡介

英譯：Quantitative SF6 gas leakage alarm system
別稱：SF6氣體泄漏報警系統、SF6氣體泄漏線上監測報警系統、SF6氣體定量線上監測報警系統、SF6氣體泄漏監控報警系統、SF6氣體泄漏檢測報警系統

報警系統概述

SF6是由兩位法國化學家Moissan和Lebeau在1900年合成。從60年代起，S

F6氣體以其優異的絕緣和滅弧性能，在電力系統中得到廣泛套用。在今天,SF6氣體幾乎成為高壓、超高壓斷路器和GIS中唯一的絕緣和滅弧介質。 六氟化硫在常溫常壓下是一種無色、無臭、無毒、不燃、無腐蝕的氣體，氣體密度6.139g/L，其化學穩定性強，500℃-600℃不分解。 六氟化硫具有良好的電氣絕緣性能及優異的滅弧性能，被廣泛套用於電器工業，如：斷路器、高壓變壓器、氣封閉組合電容器、高壓傳輸線、互感器等。在電力工業中，SF6是一種重要的介質，它用作封閉式中、高壓開關的滅弧和絕緣氣體。六氟化硫還是一種簡單窒息劑。暴露在氧氣含量<19.5%的大氣中會導致頭暈、昏迷、口水增多、反應遲鈍、反胃、嘔吐、失去意識和死亡。暴露在氧氣含量<12% 的大氣中會無任何先兆的失去知覺，並失去自我救護的能力。SF6經過高溫拉弧放電的分解物氟化亞硫醯（SOF2）、氟化硫醯（SO2F2）、四氟化硫（SF4）、二氟化硫（SF2）等等也對人體有極大的損害。因此在裝有SF6設備的開關室，平時因為通風不良可能會缺少新鮮空氣，缺氧或因設備SF6氣體泄漏而污染室內環境，使進入房間的操作人員，巡視、檢修人員的健康甚至生命受到嚴重威脅，給電力安全運行帶來挑戰，因此，我國《電業安全工作規程》特別規定，在相關場所必須安裝氧氣和SF6檢測報警裝置，並安裝必要的通風換氣裝置。揚州拓普電氣科技有限公司專業生產的TPBJC系列SF6氣體泄漏定量報警系統是專門為了解決上述問題而設計的，系統是由兩大模組構成，分別是操作控制屏、檢測主機，可實時檢測SF6、環境溫濕度、氧氣含量等，可以控制風機、空調等的開關等。系統自動記錄各種報警數據與實時數據，並按照設定的方式控制風機等；能根據各種套用場合的具體要求進行靈活配置的智慧型型採集系統；並可提供與遠端通信裝置的接口，實現遙控、遙測、遙信等功能。
TPBJC系列SF6氣體監控系統是綜合運用雷射技術、數據採集、數據處理、通信技術於一體的開放系統平台，它的所有功能均採用模組化設計，便於工程安裝及工程維護。
SF6氣體泄漏定量報警系統可廣泛套用於各種電壓等級的SF6開關室、組合電器室（GIS室）等場所。

SF6泄漏檢測原理

光譜可以表示物質中的原子、分子所處的運動狀態。這種物質的內部運動，可通過輻射或吸收能的形式（即電磁輻射）表現出來，而光譜就是按照波長順序排列的電磁輻射。由於原子和分子的運動是多種多樣的，因此光譜的表現也是多種多樣的。按照波長及測定方法，光譜可分為：Y射線、X射線、光學光譜、和微波波譜。而光學光譜又可分為真空紫外光譜、近紫外光譜、可見光譜、近紅外光譜和遠紅外光譜。
實驗證明，當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關係服從朗伯--比爾吸收定律，即吸收與SF6氣體濃度呈現自然指數關係。
運用以上原理，設計相應的光學裝置，採用主動吸氣方式，當採樣氣體中含有SF6氣體時，能夠通過檢測氣室的紅外光的強度將相應減弱，根據減弱的幅度，運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。
本產品中SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。

報警系統主要功能

1、實時顯示SF6氣體濃度
系統循環採集被檢測區域的空氣，在操作控制屏及後台監控計算機上顯示該採樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。
2、實時顯示氧氣濃度
檢測主機內含有氧氣檢測感測器，在檢測各區域採樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及後台監控計算機上顯示該採樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。
3、告警輸出
當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，並通過軟體規約或乾接點通知遠端監控中心，同時按設定的方式啟動風機。
4、紅外感應與語音報警和提示
如果有工作人員接近開關時室，操作控制屏內的紅外感應被觸發，操作控制屏將啟動語音提示，通知提示工作人員當前室內是否有SF6或氧氣報警，並提示應啟動風機通風后進入。
5、風機控制
◆風機有定時啟動、告警啟動與強制啟動三種方式；
◆系統內有4個定時啟動的時間，可根據用戶的要求設定0～4次定時啟動、每次啟動的具體時間與時長；
◆當SF6或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風；
◆操作控制屏有風機開與風機關2個按紐，可以用來強制風機啟動或關閉；
6、溫濕度顯示
溫度顯示範圍：-40～60℃
濕度顯示範圍：0～100%RH
7、聲光報警控制
可根據用戶要求，聲光報警在啟動後一定時間內自動關閉，以免影響周圍居民；
8、檢測區域
最多可達24個區域，可檢測多個開關室，以減少用戶投資；

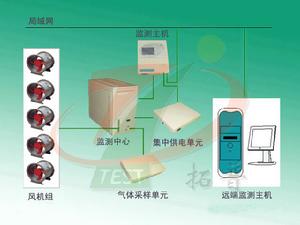

泄漏報警系統組成

1、操作控制屏
◆配有320*240液晶顯示屏，選單化實時顯示各區域SF6、氧氣濃度值，顯示溫濕度與風機狀態；
◆配有操作鍵，以移動選單查看數據、設定參數、控制風機等；
◆配有紅外感應與語音、聲光報警控制；
◆壁掛式，尺寸為：25*34*8（長*寬*高，單位cm）
2、檢測主機
a.內含SF6光學檢測裝置、氧氣檢測與溫濕度檢測感測器、採樣氣泵等；
機櫃式，尺寸為：62*27*60（長*寬*高，單位cm）
b.氣體採樣單元
由此分支出各區域的採樣氣路；
