發展

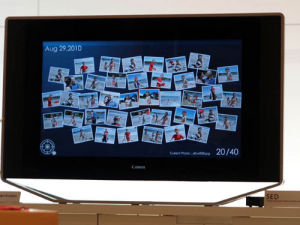

SED顯示技術SED（Surface-conduction Electron-emitter Display）表面傳導電子發射顯示器是FED (field emission displays)顯示技術家族中的一員，FED技術是從如何將顯像管變得更薄開始著手開發的。FED雖然在市場上失敗了，但在技術上相當成功，各種將CRT平面化的技術都是由FED技術發展而來的。比如三星、三菱和摩托羅拉一直在開發的碳納米管FED技術carbon nanotube FED (CNT-FED)。飛利浦、日立和先鋒公司也在研製類似FED的技術。還有就是我們今天要講的SED技術。SED在最初研製時也被稱作surface conduction emitter (SCE)，佳能公司在1986年開始SED技術的研發，從1999年起佳能與日本最大的半導體生產商東芝公司一起開發SED顯示器。今年10月佳能和東芝共同投資組建了SED公司，總投資達到18.2億美元。新組建的SED公司將在2005年正式將SED顯示器商品化，開始生產主要供大尺寸平板電視使用的SED面板。
顯示原理
SED的基本顯示原理同CRT相同，都是由電子撞擊螢光材料而發光，但電子撞擊的方式卻不一樣。CRT顯像管是將一個電子槍射出的電子束在偏轉線圈的強大磁場下偏離原來方向，依次去轟擊螢光材料。而SED則是將塗有螢光材料的玻璃板與鋪有大量微型電子發射器即電子槍的玻璃底板平行擺放，大量的微型電子發射器就像液晶或等離子顯示器的像素一樣。SED顯示器的關鍵是微型電子發射器之間的縫隙，這個縫隙只有幾納米的寬度，在施加電壓的情況下會產生隧道效應，從而使發射器發射電子，電子在電壓的作用下撞擊螢光材料從而發光。由於SED顯示器不需要發射電子束，從而使厚度可以做得相當薄，目前公開的試驗機型的厚度比液晶和等離子顯示器都要薄。
技術特點
SED顯示器最主要的特點就是對比度高，這是由它的發光原理決定的。由於發光原理和CRT相同，所以SED顯示器具有CRT高對比度的特點，這是液晶和等離子顯示器所無法比擬的。目前公布的SED面板的對比度高達8600:1，灰階為10位。SED不存在反應時間的問題，幾乎看不到拖尾與輪廓模糊等現象。它沒有CRT的散焦現象，視角也很大。由於不需要電子束的偏離，使顯示器的厚度大大減小。和液晶相比，SED不需要背光，所以厚度比液晶顯示器還要薄，從而實現了平板化。在能耗方面SED同樣具有優勢，它的能耗相當低，42英寸SED顯示器的能耗比36英寸CRT電視還要低。在大畫面方面，SED顯示器只需增加微型電子發射器的數量就可以輕鬆實現大畫面。由於以上的眾多特點，佳能和東芝公司準備將SED技術作為一個新的適應高清晰內容的平板顯示器標準。
發展前景
具有CRT的畫面質量和平板電視的厚度使得SED被認為最有可能成為下一代顯示器。佳能和東芝投巨資組建SED公司也預示著SED的美好前景。兩家公司希望在2005年SED產品的月生產量達到3000塊，並在2008年時提高到180萬塊/年，到2010年達到300萬塊/年。2007年的收入預計可達到300億日元，並在2010年提高到2000億日元。DisplaySearch市場調查公司的最新調查預計，2008年平板顯示器市場的收入將從2003年的427億美元提高到972億美元。儘管在理論和樣機上SED表現出來的影像要比液晶和等離子更清晰，但目前還很難說SED已經完全達到了投產水平。而且液晶在中小尺寸市場、等離子在大尺寸市場上正在逐步穩固各自的地位。同時液晶與等離子的價格正在急速下降，SED能否得到普及，要看它是否有足夠的能力與前兩者相抗衡。
