一. 概述

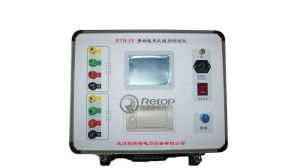

RTB-IV特種變比組別測試儀RTB-IV多功能（特種）變比組別測試儀可用於電力系統的三相變壓器測試，特別適合於Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試。儀器採用了大螢幕液晶顯示，全中文選單及漢字列印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。
本儀器輸入單相電源，內部採用功率模組產生三相電源輸出到變壓器的高壓側，可進行三相變壓器或其它特種變壓器變比、誤差及組別或相位角的測試，另外本儀器還能提供一組相差90°的二相電源輸出，可進行逆斯科特變壓器的變比及相位差測試。
二.特點：
1.自動產生幅值穩定、相位恆定的三相或兩相標準電源。
2.不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差。
3.速度快，一組數據的測試時間為幾秒鐘。
4.內部具有過流保護功能。
5.測試結果不受工頻電源頻率及幅值波動的影響。
6.尤其適用於特種變壓器的變比及相位差測試。
7.真正意義上的三相同時測量。
8.具備RS232接口，方便生產廠家的測試自動化要求。
三. 技術指標
變比測試範圍：1～1000
組別測試範圍：1～12
變比測試準確度：±0.2%讀數
相位差測試範圍：0～360°
相位差解析度：0.001°
儀器電源輸入：220V±22V、50Hz±1Hz
