極性測試儀

極性測試儀

極性測試儀可對大型電力變壓器、線路中互感器的極性進行測試,也可進行變比測試。工頻採樣電流可調精確輸出,測試範圍廣。可在高溫、高濕、海上、沙漠、極寒、高海拔等惡劣環境下使用。

主要特點

1、採用電壓測量法,,滿足現場工作輕便性要求。

2、電壓波形由單片機程式產生,乾淨純正,免除了電網干擾。

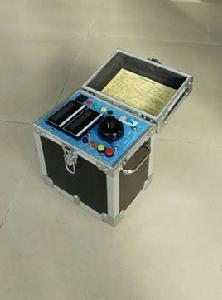

極性測試儀 極性測試儀

3、內部採用恆壓源,讀數穩定。

4、適用於從幾十安培至幾萬安培的所有電流互感器。

5、能直接顯示變比值。

6、電子法測量電流互感器極性,簡單直觀。

適用方法

1、接線方法: 紅線接電流互感器的二次(K1)極性端。黑線接電流互感器的二次(K2)端;黃色線接電流互感器的一次(L1)極性端,綠線接電流互感器的一次(L2)端。

注意:如果互感器一次是穿心形式,則黃線從極性端(P1或L1)穿進,再與綠線短接即可。

2、接好線後,插上電源,打開電源開關。按面板測量按鍵,等待大約10秒後,面板上數碼管即顯示出測量的結果(顯示變比值,如100/5直接顯示20,100/1直接顯示100),同時面板的極性指示燈顯示互感器此時的接線方式及極性。

3、如果要重複測量時,請按復位按鍵,之後再按測量按鍵即可進行再次測量。

4、觀察極性指示燈,如果加極性燈亮,說明紅色線或黑色線所接的是加極性,則表示示接線極性錯誤;如減極性指示燈亮,說明紅色線或黑色線所接的是減極性,則表示接線極性正確。

主要參數

工作電源輸入:AC220V/50Hz

變比測量範圍:15A/5A------25000A/5A;5A/1A-------5000A/1A。

測量精度:1[%]

體積:250mm*140mm*120mm

重量:2Kg

注意事項

1、使用適當的電源線。只可使用專用並且符合規格的電源線。

2、正確地連線和斷開。當測試導線與帶電端子連線時,請勿隨意連線或斷開測試導線。

3、注意所有終端的額定值。為了防止火災或電擊危險,請注意所有額定值和標記。在進行連線之前,請閱讀使用說明書,以便進一步了解有關額定值的信息。

4、使用適當的保險絲。只可使用符合規定類型和額定值的保險絲。

5、避免接觸裸露電路和帶電金屬。有電時,請勿觸摸裸露的接點和部位。

6、內置精密元器件請勿在潮濕環境下操作。
