簡介
用變比電橋測量變壓器的變比，操作過程繁瑣，測量範圍狹窄，已經不適應現代測量的快節奏、高效率

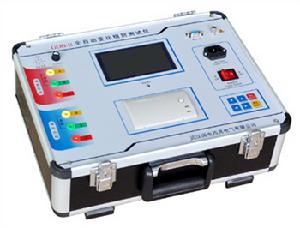

變比組別測試儀基礎信息
執行標準：DL/T963-2005
英文名稱：Transformer Turn Ratio & Group Tester
別稱：全自動變比組別測試儀、變壓器變比組別測試儀、變比儀
主要特點
● 所有操做均可在中文選單提示下完成；
● 量程寬，可測變比1-2000（自動切換）；精度高，變比1-500範圍內測量精度0.2%；501-2000範圍內測量精度0.5%；
● 標定參數只需輸入一次；在不知變比的情況下也可以測量（但是此時不能正確計算誤差）；
● 可以從1分接開始，連續測完所有分接位，測試數據能自動存儲，特別適合多級有載調壓變壓器；
● 測試形式靈活，可以單測一個分接位也可以連續測多個分接位；
● 高低壓接反時，儀器能自動判斷停止測試，並提示：“高低壓接線反”；
● 當試品有短路時，按動測量鍵後，儀器顯示：“測試電源故障”，儀器有保護，停止供電；
● 可以列印全部測試結果。列印內容一目了然，分接位與標定值、相別、實測值、誤差一一對應；
● 內設時鐘，可以顯示或列印試驗日期。
● 數據可以存隨身碟。
技術指標
● 測量範圍K=1—2000
● 試品誤差範圍不受限制
● 測量精度1-500 0.2%±3個字；501—2000 0.5%±3個字
● 分接位20
● 分接值 任意
● 接線組別0-12
● 測量時間 測量一相≤4秒
● 數據存儲20組
● 顯示方式 寬溫、寬幅、加背光液晶
● 使用環境 溫度-10—+50℃；濕度≤85%
● 使用電源AC 50HZ 220V±10%
操作方法
1．聯線： 關掉儀器的電源開關，按下面的方法接線。 單相變壓器 三相變壓器 儀器 變壓器 儀器 變壓器 A A A A B X B B C 不接 C C a a a a b x b b c 不接 c c 變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座，另一端與交流220V電源相聯。 注意：切勿將變壓器的高低壓接反！ 設定接線方法設定標準變比開始數據測量查看歷史數據 ↑:選擇 確認:執行 2.打開儀器的電源開關,稍後液晶屏上出現主選單，如下圖 選中的選單反向顯示（黑底白字） 此時可 按 “ ↑”鍵 選擇功能選單 按 “確認”鍵執行相應功能 註： 按下按鍵，放開按鍵，為一次按鍵輸入 設定接線方法 接法:Yy設定標準變比開始數據測量查看歷史數據 ↑:選擇 確認:保存 3．接法設定,進入接線方法設定後，液晶屏顯示如下 此時 按“ ↑ ” 鍵選擇接法 按“確認” 鍵保存接法，返回主選單 設定接線方法 設定標準變比 變比=25.000開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存 4．設定標準變比,進入標準變比設定後，液晶屏顯示如下 此時 按“ → ”鍵選擇數據位,選中的數據反向顯示 按“↑”“↓”鍵修改數據。 選中數字後，按“↑”“↓”鍵，數字由0到9循環變換，如果是第一位，數字只能由1到9循環變化，不會出現0 。 選中小數點後，按“↑”“↓”鍵，小數點循環移動。 設定接線方法 設定標準變比 調壓比=0.00%開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存 如果變壓器有檔位,這裡設定的標準變比,是中間檔的標準變比。按“確認”鍵保存變比後，液晶屏顯示如下 調壓比的設定方法和標準變比的設定方法相同。 如果變壓器有檔位，按實際值設定，反之，設定為0.00%。按“確認”鍵保存調壓比後，返回主選單 5.開機預熱5分鐘後，選擇“開始數據測量”，按“確認”鍵後，顯示如下 接法=Yy？ 變比=25.000？ →:否 確認:是 ↑↓:換檔 螢幕上顯示的變比值是本次測量需要的實際標準變比值，按“↑”“↓”鍵可以修改此值。每次修改的幅度=設定的標準變比×調壓比。測量完成後,顯示如下 第3次 共3次組別：12點AB：25。008 0．03%BC：25。010 0．04%CA：25。000 0．00% ↑：翻頁 →:列印 確認:返回 每次測量完成後，儀器自動保存數據，最多保存30個數據,超過 30後，本次數據存入第30次，第一次數據清除，即先進先出。 第一行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。 第二行為組別。 第三行左邊為AB相的變比,第三行右邊為AB相的相對誤差,依此類推。 如果測單相變壓器,只有前三行顯示。 如果實測變比的相對誤差大於10 %,顯示“>10%”, 如果實測變比的相對誤差小於-10 %,顯示“<-10%”。 按“↑”鍵，查看數據。 按“←”鍵，進入列印選單，可列印本次數據，列印全部數據，可清除全部歷史數據。 按確認鍵，返回主選單。
注意事項
1. 保險1為2A,保險2為0.5A。如果測試線短路,高低壓接反,會熔斷保險。保險熔斷後，如果進行測量，在顯示“ 正在測量，請等待！ ”後停住。請關機，更換相同容量的保險，重測。 2.連線要保持接觸良好。儀器應良好接地！ 3.儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線,如果電源干擾還是較大，可以由交流淨化電源給儀器供電。交流淨化電源的容量大於200VA即可。 4.儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無回響，或者測量值與實際值相差很遠，請按復位鍵,或者關掉電源,再重新操作。 5.顯示器沒有字元顯示,或顏色很淡,請調節亮度電位器至合適位置。 亮度電位器是多圈電位器，有10圈！ 6.儀器應存放在乾燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。 7.通訊口調試時使用。
產品清單
1.測試儀一台 2.電源線一根 3.測試線一套 4.產品使用說明書一本 5.合格證一個 6.儀器的檢測報告一張
