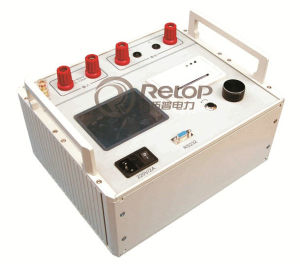

RT603發電機轉子交流阻抗測試儀

產品介紹

武漢銳拓普電力武漢銳拓普電力
RT603型發電機轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間短路的專用儀器,使用“一鍵飛梭”(旋轉滑鼠)、高速同步全自動測試系統;RT603A型特有轉速感測器接口,能滿足在不同轉速下的測試要求。

行業俗稱

發電機轉子交流阻抗測試儀,阻抗測試儀,發電機轉子阻抗測試儀,發電機轉子交流阻抗測試儀,交流阻抗測試儀

發電機轉子

發電機的形式很多,但其工作原理都基於電磁感應定律和電磁力定律。
發電機通常由定子、轉子、端蓋及軸承等部件構成。
定子由定子鐵芯、線包繞組、機座以及固定這些部分的其他結構件組成。
轉子由轉子鐵芯(或磁極、磁扼)繞組、護環、中心環、滑環、風扇及轉軸等部件組成。
由軸承及端蓋將發電機的定子,轉子連線組裝起來,使轉子能在定子中旋轉,做切割磁力線的運動,從而產生感應電勢,通過接線端子引出,接在迴路中,便產生了電流。
因此,其構造的一般原則是:用適當的導磁和導電材料構成互相進行電磁感應的磁路和電路,以產生電磁功率,達到能量轉換的目的。

安裝規程

機組啟動前的準備:
1.檢查潤滑油的油位、冷卻液液位、燃油量;
2.檢查柴油機的供油、潤滑、冷卻等系統各個管路及接頭有無漏油漏水現象;
3.檢查電氣線路有無破皮等漏電隱患,接地線電氣線路是否鬆動,機組與基礎的連線是否牢固;
4.若環境溫度低於零度時,須在散熱器內添加一定比例的防凍劑;
5.柴油發電機組第一次啟動或停機較長時間後再次啟動,應先用手壓泵排盡燃油系統內的空氣。
啟動
1.合上控制箱內的保險後,按啟動按鈕,按下按鈕3~5s,若啟動不成功,應等20s左右再次啟動。若多次啟動不成功,應停止啟動操作,排除電瓶電壓或油路等故障因數後,再次啟動;
2.啟動時應觀察幾油壓力,若油壓無顯示或很低時,應立即停車檢查。
運行:
1.機組啟動後,檢查控制箱模組各項參數;機油壓力、水溫、電壓、頻率等;
2.通常情況下,機組啟動後轉速直接達到額定轉速;有怠速要求的機組,怠速時間一般為3~5min,怠速時間不易過長,否則可能燒壞發電機相關元器件;
3.檢查機組油路、水路及電器的滲漏情況;
4.檢查機組各連線處的緊固情況,看有無鬆動和劇烈振動;
5.觀察機組各種保護和監視裝置是否正常;
6.當轉素達到額定轉速,起空載運行的各項參數穩定後,合閘供電;
7.檢查確認控制屏各項參數是否在允許的範圍內,再次檢查機組的振動,有無三漏及其他故障;
8.機組運行時嚴禁超載。
正常停機:
停機前必須先分閘,一般情況卸載後需運行3~5min停機。
緊急停機:
1.發電機組運轉出現異常情況時,必須立即停機;
2.緊急停機時,按下急停按鈕或將噴油泵停機控制手柄迅速推倒停車位置。
保養事項:
1.柴油機濾芯更換時間為300H;空氣濾芯更換時間為每400H;機油濾芯第一次更換時間為50H,以後為250H。
2.機油第一次更換時間為50H,以後機油正常更換時間為每250H。

操作規程

1.啟動前應檢查燃油箱油量是否充足,各油管及接頭處無漏油現象;
發電機(圖8)
發電機(圖8)
冷卻系統水量是否充足、清潔、無滲漏,風扇皮帶鬆緊是否合適。檢查內燃機與發電機傳動部分應連線可靠,輸出線路的導線絕緣良好,各儀表齊全、有效。
2.啟動後,應低速運轉3~5分鐘,待溫度和機油壓輪均正常後,方可開始作業。發電機在升速中應無異響,滑環及整流子上電刷接觸良好,無跳動及冒火花現象。待運轉穩定,頻率、電壓達到額定值後,方可向外供電。
3.運行中出現異響、異味、水溫急劇上升及機油壓力急劇下降等情況時,應立即停機檢查並排除故障。
4.發電機功率因數不得超過遲相(滯後)0.95。頻率值的變動範圍不得超過0.5HZ。
5.停機前應先切斷各供電分路主開關,逐步減少載荷,然後切斷髮電機供電主開關,將勵磁變阻器復回到電阻最大值位置,使電壓降至最低值,再切斷勵磁開關和中性點接地開關,最後停止內燃機運轉

產品功能

l高速測量各種同步發電機在動、靜態下的轉子交流阻抗及其特性曲線。
l全自動(單向或雙向)採集、測量、顯示、存儲、列印所有測量參數(電壓、電流、阻抗、功率、轉速、頻率、時間、設備編號)。
l“一鍵飛梭”(旋轉滑鼠)無需按鍵,操作更方便。
l可選擇快速的自動測量和任意的手動選擇測量兩種方式。A型特有轉速感測器接口,能滿足在不同轉速下的測試要求。
l內置超大容量存儲器,可存儲1000組數據,經RS232通訊接口可上傳至PC機,實現數據下載、自動生成可編輯測試報告,便於技術管理和存檔。
l大螢幕圖文LCD顯示,全中文選單界面,游標提示操作,簡單、方便;實時顯示測試數據和曲線,曲線坐標自動縮放,讀圖更加清晰。
l自帶微型印表機,實時快速列印測試數據和特性曲線。
l完善的過壓、過流保護功能。根據試驗參數自動調整保護動作值,確保設備安全。
l可兼做單相變壓器的空載、短路試驗和電壓(流)互感器、消弧線圈的伏安特性試驗。還可測量各種同、異步電機繞組的交流阻抗.
l採用全金屬標準工業機箱,符合國家標準,抗干擾能力強。(發電機交流阻抗測試環境電磁場干擾很嚴重,特別是膛外試驗時,由於磁場是開放性的,非金屬機箱的儀器可能受電磁干擾給測量數據帶來很大的誤差)

技術參數

1.交流阻抗0~999.999Ω0.2級
2.交流電壓0~600.00V0.2級
3.交流電流0~120.00A0.2級
4.有功功率0~72KW0.2級
5.頻率45.00~75.00HZ0.2級
6.轉速0~3600.000.2級
7.工作電源220±10%50HZ
8.體積320×268×150mm
9.重量5kg
