一、RT-330X電纜主絕緣故障定位系統產品概況
RT-330X電纜主絕緣故障定位系統可解決30X35KV以下電力電纜的各類故障。測距主機採用了三級脈衝高級弧反射預定位技術，測試波形均顯示為低壓脈衝波形，可實現自動判距，使得故障測距簡單而輕鬆；所配電纜綜合探測儀具有帶電或停電尋徑、帶電纜識別的特有功能，同時可解決金屬性死接地故障這一過去無法解決的難題；系統所配精確定位儀具有聲波、電磁波大小指示、故障點距離指示以及尋徑等多項特有功能；系統所配高壓發生器具有自動設定電壓，單次或連續放電，接線簡單、體積小重量輕等優點。此套儀器組合屬於電纜故障測試中的最強組合，代表了國內最高水平及電纜測試的發展趨勢。

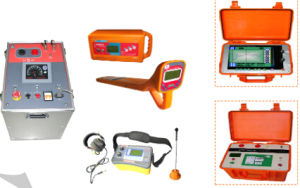

二、RT-330X電纜主絕緣故障定位系統的組成
1.故障測距單元——RT-3300電纜閃測儀
主機採用三級脈衝高級弧反射預定位技術使得所有測試波形均顯示為低壓脈衝波形，實現了故障點距離自動定位，故障測距簡單而輕鬆。中央控制單元是實現三級脈衝法、提高採樣成功率的必要組成部分。
2.尋蹤及識別單元——RT-3132電纜路徑儀
路徑尋測採用了全數字電磁感應技術，可輕鬆解決運行或非運行電纜的走向以及識別問題、特別是解決了過去無法解決的金屬性死接地故障的難題。
3.故障定點單元——RT-3331電纜故障定位儀
系統所配精確定位儀具有聲波、電磁波大小指示、故障點距離指示以及尋徑等多項功能。
4.高壓信號單元——RT-3301電纜測試專用高壓信號發生器
是電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈衝。系統所配高壓發生器具有自動設定電壓，單次或連續放電，接線簡單、體積小重量輕等優點。
三、RT-330X電纜主絕緣故障定位系統功能特點
採用國際最先進的三級脈衝自動選波法、同時具有八次脈衝法、高壓閃絡法和低壓脈衝法。
高阻故障均以低壓脈衝波形顯示，波形簡單易判讀。
由於採用了三級脈衝，儀器採樣成功率、測試精度等優於所有二次或八次（多次）脈衝。
儀器具有強大的數據處理功能，通過高智慧型的模糊判斷技術可自動判斷故障距離
中央控制單元內設同步放電機構，免去外接球間隙並需調節的煩惱及不安全性。
四、RT-330X電纜主絕緣故障定位系統技術參數
可測故障類型：低阻故障、短路或開路故障；閃絡性故障或電阻值極高的故障；封閉性故障或一般高阻的故障；
測試方法：低壓脈衝法、高壓閃絡法、三級（多次）脈衝法。
可測電纜的電壓等級：35KV以下各類電纜；
數據採集頻率：100MHz、50MHz、25MHz、12.5MHz。
最大測試距離：40Km；
讀數精度誤差：1m；
使用環境溫度：-10℃～45℃；
工作電源：內置充電電池，亦可外接交流電源工作。
系統測試精度：小於10m
自動判距：將所測的三級脈衝故障波形與低壓脈衝波形同時顯示在螢幕上時，儀器可自動判斷故障距離。
微機接口：與計算機相接，可通過計算機管理軟體對所測電纜備案分析。
