基本信息

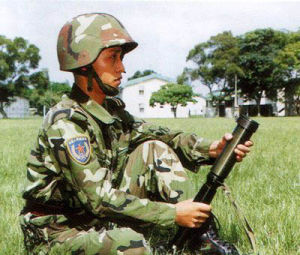

89榴彈彈射器(經常被簡稱為“三無發射器”)是與比利時的NR8111(法國的FLY-K-TN8111)極有淵源,其論證工作從1980年代初開始,在1980年代中期開始研製,1990年代初研製成功。武器系統由89式彈射器和89式殺傷彈組成,其發射原理在FLY-K中已經有介紹。這是一種單兵使用的曲射面殺傷武器,主要裝備步兵連、排屬分隊,也可配備特種部隊。其主要戰術任務是殺傷200~800m距離內的有生目標,壓制和摧毀火力點、輕型防禦工事等等,並為步兵分隊提供火力支援。QLT89榴彈彈射器目前已小批量生產並裝備駐港部隊。原理
89式彈射器由定向裝置、擊發裝置、座板組件、背帶4部分組成。定向裝置包括定向桿和防護筒。定向桿賦予彈丸飛行的方向和承受發射時的衝擊力;防護筒用於保護定向桿和連線瞄準具,也是發射時手抓握的部位。擊發裝置由支撐管、擊發組件和擊針組件組成。支撐管用於容納擊發組件,連線彈射裝置和炮杵,中部裝有解脫銷。擊發組件由擊發套管、保險銷和擊發機組成,功能是驅動擊針組件和釋放擊針,構成待發保險。擊針組件由擊針座、擊針簧、擊針頂桿和慣性擊針組成。座板組件由鋼質底板、駐臼、吸震套和炮杵組成,是彈射器的支撐部件,用於承受和傳遞射擊時的後坐能量。
89式彈射器的瞄準具與FLY-K不同,是由表尺板和背帶上的射角標記組成。表尺安裝在防護筒上,表尺板上印有“8、6、4、2”的字樣,分別代表800m、600m、400m和200m;背帶除用於背負外,還有與表尺板上"8、6、4、2"相對應的射角標記,用於對相應射程進行瞄準。
89式50mm殺傷榴彈的引信由碰炸機構、延時自毀機構和保險機構組成。發射後當彈飛離彈射器50-100m時解除保險狀態;碰擊目標後慣性擊針克服阻隔簧的抗力,擊發雷管;如果著發機構失效,延期藥盤經19-30s後再引爆雷管。戰鬥部由鋁合金殼體、破片套和高能炸藥壓制的主裝藥柱組成,破片套由刻槽鋼絲繞製成,爆炸時可形成800多片殺傷破片,殺傷半徑超過16m。
規格
89式彈射器
重量 ≤4.1 kg
全長 ≤600 mm
壽命 6000 rds
89式殺傷彈
彈徑 50 mm
全彈重 ≤700 g
全彈長 ≤330 mm
有效殺傷半徑 ≥16 m
初速 100 m/s
有效射程 200~800 m
最大射程地面密集度 40×10m
